N-UG 57 U

N-Verbinder, gerade, Stecker/Stecker

*      N-Verbinder, gerade, Stecker/Stecker

*      Typ N-Steckverbinder

        Ausführung Verbinder, 2x Stecker



N-UG 57 TA

N-Norm Verbinder

*        N-UG 57 TA

*        N-Doppelstecker

*        Bestellnummer N-UG 57 TA

*        Wärmebeständiges PTFE-Dielektrium

*        Vergoldete Mittelkontakte

*        RoHS: konform

N-UG 58

N-Einbaubuchse, Flanschmontage

*      N-Einbaubuchse, Flanschmontage

*      Typ N-Steckverbinder

*      Bestellnummer N-UG 58

*      Ausführung Einbaubuchse

*      Anschluss Flanschmontage

*      Ø 25 mm

Länge 27 mm

*      RoHS: konform

N-UG 58 KF

N-Einbaubuchse, Flanschmontage

*

*        N-UG 58 KF

*        N-Flansch-Buchse mit kleinem Flansch und O-Ring

*        Bestellnummer N-UG 58 KF

*        PTFE-Dielektrium

*        Vergoldete Mittelkontakte

*        RoHS: konform

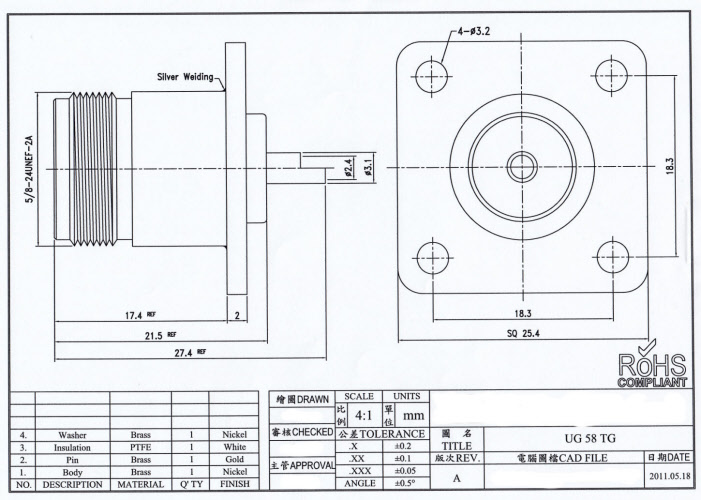

N-UG 58 TG

N-Norm Stecker und Verbinder für Koaxialkabel

*        N-UG 58 TG

*        N-Flansch-Buchse

*        Zollflansch

*        Bestellnummer N-UG 58 TG

*        PTFE-Dielektrium

*        Vergoldete Mittelkontakte

*        RoHS: konform

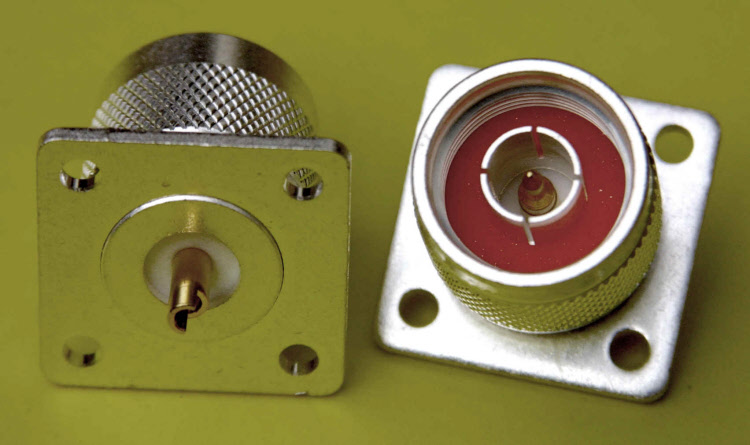

N-UG 59 S-TG

N-Norm Stecker und Verbinder für Koaxialkabel

*        N-UG 59 S-TG

*        N-Flansch-Stecker

*        Bestellnummer N-UG 59 S-TG

*        PTFE-Dielektrium

*        Vergoldete Mittelkontakte

         Versilbertes Gehäuse

*        RoHS: konform

N-UG 68 TG

N-Norm-Chassis-Buchse

*        N-UG 68 TG

*        N-Chasis Buchse

*        Bestellnummer N-UG 68 TG

*        PTFE-Dielektrium

*        Vergoldete Mittelkontakte

*        RoHS: konform





N-UG 107 U

N-T-Stück, 1xStecker 2xBuchse



      Ausführung N-T-Stück, 1xStecker 2xBuchse

      Typ N-Steckverbinder

      Bestellnummer UG 107 U

      RoHS: konform





N-UG 129 TA

N-Norm Verbinder mit Zollflansch

*        N-UG 129 TA

*        N-Verbinder mit Zollflansch

*        Bestellnummer N-UG 129 TA

        TresAlloy Gehäuse

*        PTFE-Dielektrium

*        Vergoldete Mittelkontakte

*        RoHS: konform







N-155 Crimp TA

N-Norm Stecker crimp

N-155 Cr TA

N-155 Crimp TA

50 Ohm N-crimp-Stecker mit Schrumpfschlauch



50 Ohm N-plug-crimp-connector with shrinking tube



PTFE-Dielektrikum, vergoldeter Mittelstift, diamagnetisch



PTFE insulation, gold plated center pin

verwendbar für

H 155, Hyperflex 5, u.ä.

To be used for

H 155, Hyperflex 5 and similar

Mechanische Eigenschaften

Mechanical Spezifications

Norm

IEC 169-16

Lebensdauer (Steckungen)
Life time (plug cycles

≥500

Material Pin

Diamagnetisch

Material pin

diamagnetic

CuSn6;QSn6.5-01

(51900) or CuZu39Pb3
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->

Material Isolierhülse
material insulator

PTFE

Material Anpressdichtung
material gasket

Silikon

Silicone

Standard: Oberfläche (Metallteile Pin):

Standard: Surface (metal parts excl. Pin):

Vernickelt



Nickel plated



Option : Oberfläche (Metallteile außer Pin)

Option: Surface (metal parts excl. Pin):

CuZn39PB3

Oberfläche Mittelstifte
surface pins

vergoldet
gold plated

Temperaturbereich
operating temperature

- 45°C / +155°C

RoHS konform
RoHs com pliant

ja / yes

Gewicht
weight

28 g

Pin can be optional soldered

Yes

Elektrische Eigenschaften

Eletrical Specifications

Betriebsspannung
working voltage

≥ 500 V RMS

VSWR

≤ 5 GΩ

Impedanz

Impedance

50 Ω

Frequenz bis zu

Frequency up to

4 GHz

Durchgangswiderstand innen
inner contact resistance

≤ 1,5 mΩ

Durchgangswiderstand außen
outer contact resistance

≤ 1,0 mΩ
