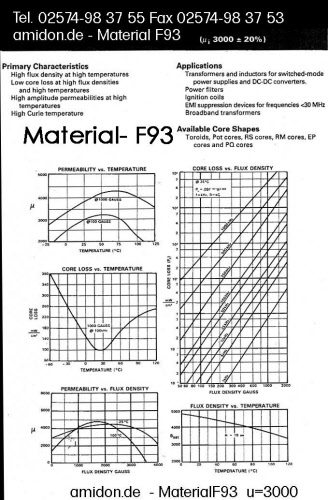

Material F93 - Permeabilität 3000

Mit hoher Sättigungsflussdichte bei hohen Temperaturen. Ideal für Leistungstransformatoren im Frequenzbereich von 1-50 MHz. Lieferbar nur als Ringkern in verschiedenen Größen

Frequenzbereich in Resonanz-Schaltung: 0,001-1 MHz.

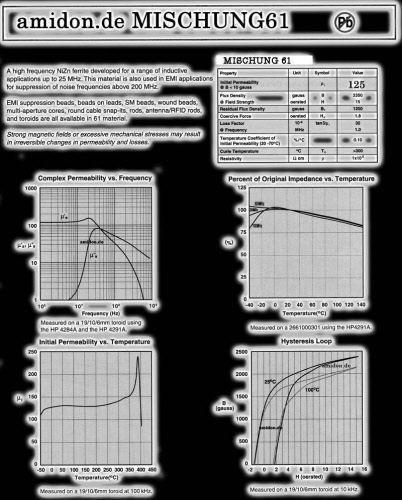

Material 61 - Permeabilität 125

FÜR 160 m-10m bestens geignet, da sehr geringe Permeabilität und sehr Breitbandiges -Material!!

Bei diesem Ringkern handelt es sich um einen Nickel-Zink Ferrit für Leistungsbaluns bis ca. 300 Watt. Wir empfehlen etwa 10 Windungen im KW-Bereich. Im Bereich von 14-28 Mhz genügen auch 5-8 Windungen, während auf 160m ein paar Windungen mehr nötig sind ca.13-16 . Bei höheren Sendeleistungen können zwei oder drei Kerne "gestapelt" werden.

Nickel-Zink Ferrite mit einer Permebilität von 125 werden insbesondere für die niedrigen Bänder 160 - 80 - 40m empfohlen, da mit Eisenpulverkernen - rot, -2 Mischung, Permeabiltät 10 - dort keine ausreichend hohen Induktivitäten aufgebaut werden können.

 Ein Nickel-Zink-Material, das mittlere Temperaturstabilität, aber eine hohe Güte bietet (0,2 bis 15 MHz). In erster Linie Ersatz als Ringkern in Spulen hoher Güte. Auch lieferbar in Stabform oder als Breitband-Balunkern.

Frequenzbereich in Resonanz-Schaltung: 0,2 - 10 MHz.

Frequenzbereich als Breitband-Schaltung: 10 - 200 MHz.

Frequenzbereich als Drossel-Anwendung: 200 - 1000 MHz.

Außendurchmesser: ´36,10mm

Innendurchmesser: 22,8mm

Höhe: 14,90 mm

Alle Ringkerne sind - RoHS: konform

© Amidon.de-Profi-Electronic Kuhna 2010. All rights reserved 2010

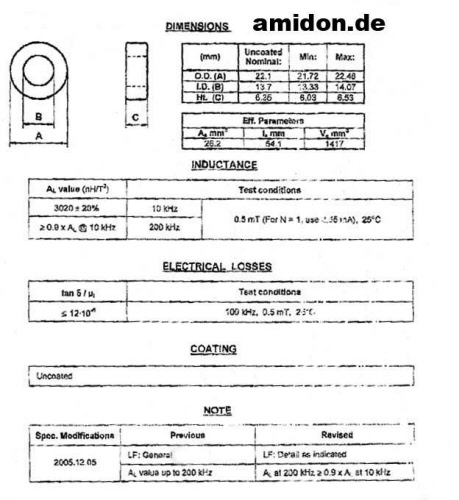

MATERIAL 75 (Permeabilität 5000)

Ein Mangan-Zink-Material, mit geringem Volumenwiderstand und niedrigen Kernverlusten zwischen 1 kHz und 1 MHz. Wird für Transformatoren niedriger Leistung, Breitbandübertrager und Puls-Transformatoren benutzt. Sehr geeignet auch zur Dämpfung unerwünschter HF im Bereich von 5 bis 20 MHz. Lieferbar in Ringform

Frequenzbereich in Resonanz-Schaltung: 0,001-1 MHz.Frequenzbereich in Breitband-Schaltung: 0,2-10 MHz.Frequenzbereich in Drossel-Anwendung: 5-15MHz.Technische Daten siehe unter: www.amidon.deAußendurchmesser: 49,0 mmInnendurchmesser: 31 mmHöhe:15,8 mmAL: mH/1000 Wdg

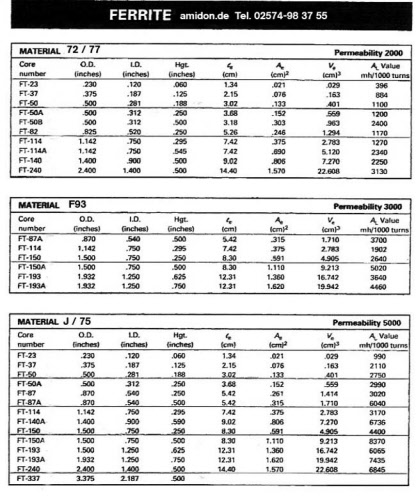

Material F 93 - Permeabilität 3000

Mit hoher Sättigungsflussdichte bei hohen Temperaturen. Ideal für Leistungstransformatoren im Frequenzbereich von 1-50 MHz. Lieferbar nur als Ringkern in verschiedenen Größen.

Material F 93 - Permeabilität 3000

Mit hoher Sättigungsflussdichte bei hohen Temperaturen. Ideal für Leistungstransformatoren im Frequenzbereich von 1-50 MHz. Lieferbar nur als Ringkern in verschiedenen Größen

Frequenzbereich in Resonanz-Schaltung: 0,001-1 MHz.

Frequenzbereich als Breitband-Schaltung: 0,5 - 30 MHz.

Frequenzbereich als Drossel-Anwendung:  1 - 20 MHz.

Außendurchmesser: 49,00 mm

Innendurchmesser: 31,00 mm

Höhe: 15,80 mm

Alle Ringkerne sind - RoHS: konform
