AMIDON-DEUTSCHLAND

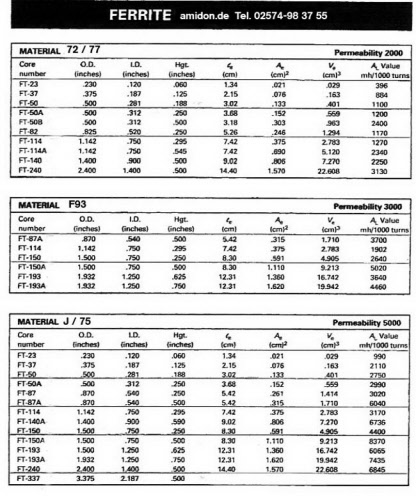

MATERIAL 72 - Permeabilität 2000

Nur mit dem Material 72 ist es möglich sehr gute Magnet-Balune zu bauen da dieser eine Anfangs-Permeabilität von 2000 benötigt. Alle Hersteller von Balune ordern diesen Typ.

Ein Mangan-Zink-Material mit großer Sättigungsflußdichte bei hohen Temperaturen. Niedrige Kernverluste im Bereich von 1 kHz bis 1 MHz. Ideal für Transformatoren und Breitbandübertrager bis 30 MHz sowie zur Nebenwellendämpfung zwischen 2 und 40 MHz. Lieferbar in Ringform.

          Daten FT 240 - 72

MATERIAL 75 Permeabilität 5000

Ein Mangan-Zink-Material, mit geringem Volumenwiderstand und niedrigen Kernverlusten zwischen 1 kHz und 1 MHz. Wird für Transformatoren niedriger Leistung, Breitbandübertrager und Puls-Transformatoren benutzt. Sehr geeignet auch zur Dämpfung unerwünschter HF im Bereich von 5 bis 20 MHz. Lieferbar in Ringform.

MATERIAL 77 - Permeabilität 2000

Ein Mangan-Zink-Material mit großer Sättigungsflußdichte bei hohen Temperaturen. Niedrige Kernverluste im Bereich von 1 kHz bis 1 MHz. Ideal für Transformatoren und Breitbandübertrager bis 30 MHz sowie zur Nebenwellendämpfung zwischen 2 und 40 MHz. Lieferbar in Ringform.

         Daten FT 240 - 77

Resonanzschaltung	0,001 - 2 MHz
Breitbandschaltung	0,5 - 30 MHz
Drossel Anwendung	1 - 50 MHz
Aussendurchmesser	61,00 mm
Innendurchmesser	35,60 mm
Höhe	12,70 mm
AL  - Wert (mh/1000)	3133
AL  - Wert    (± 25%) nH	2950
Permeabilität	2000

Oberfläche	1,58 cm²
Volumen	22,80 cm³
Mittlere Feldlinienlänge	14,50 cmu

Ferrit-Ring für Breitbandtransformatoren.

Alle Ringkerne sind - RoHS: konform

© Amidon.de-Profi-Electronic Kuhna 2017

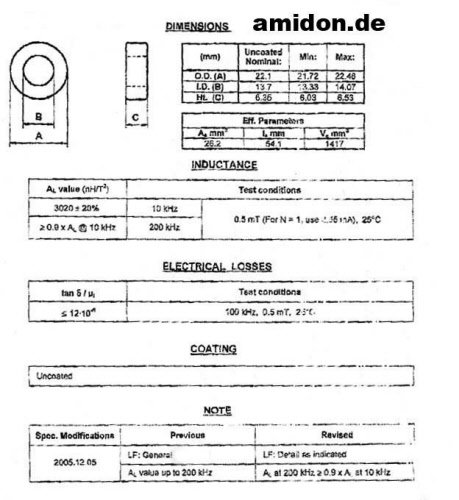

MATERIAL 82 Permeabilität 2050

Ein Mangan-Zink-Material mit großer Sättigungsflußdichte bei hohen Temperaturen. Niedrige Kernverluste im Bereich von 1 kHz bis 1 MHz. Ideal für Transformatoren und Breitbandübertrager bis 30 MHz sowie zur Nebenwellendämpfung zwischen 2 und 40 MHz. Lieferbar in Ringform.

Material 93 F  -  Permeabilität 3000

Mit hoher Sättigungsflussdichte bei hohen Temperaturen. Ideal für Leistungstransformatoren im Frequenzbereich von 1-50 MHz. Lieferbar nur als Ringkern in verschiedenen Größen.

Außendurchmesser: 61,0 mmInnendurchmesser: 35,6 mmHöhe:12,7 mmAL-Wert 6800AL: mH/1000 Wdg

      Daten FT 240 - 95

Material K 96 - Permeabilität 290

Eignet sich für HF-Spulen, Antennen, Breitbandverstärker und Linearendstufen im Bereich von 1-50 MHz. Lieferbar nur als Ringkern in verschiedenen Größen.

FT240 - 96K - Alternativ  FT234-96K)

96K-Material

Ferrite Toroids> Ferrite Toroids 96K material is used Primarily in transmission line transformers from 1 MHz to 50 MHz. Our W2FMI baluns and ununs use this material.

  Daten FT 240 -  96 K

 Ferrit-Ring für Breitbandtransformatoren.

Material W76/98 - Permeabilität - µ = 10.000

Ideal zur Dämpfung unerwünschter HF im Bereich von 0,1-1 MHz in EMI(RFI Filtern. Lieferbar ab Lager als Ringkern, als Sonderbestellung auf Kundenwunsch, auch als Topfkern.

         Daten FT 240 -  98 W

 Ferrit-Ring für Breitbandtransformatoren.
