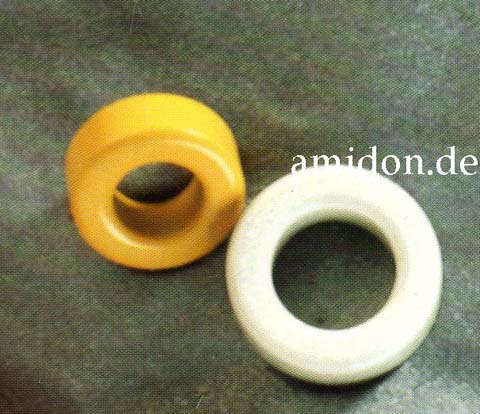

T650-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T650-26

Gelb/Weiß

165.10

6.500

88.90

3.500

50.80

2.000

µ 70

4340

±10%

DC-Drosseln-Leistungsdrossel

5,140

gramm

PC



AL value (nominal)

434  nH/ N²



µi (reference)

µ 70



Density gm/cm3

7.0



Test Winding

N=100, #22 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

5.0 V



Coating Type

Yellow/White Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



39.9 cm

18.4 cm²

734

cm³

60.3 cm²

927 cm²

22.7 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Turns

71

90

112

140

175

219

273

340

423

527

657



RDC(Ω)

33.1 m

66.7 m

132.0 m

262.5

m

521.8

m

1.0

2.1

8.1

4.3

16.0

31.7



Turns

316

489

756

1,170

1,812

2,804

4,340

6,717

10,396

16,090

24,903



RDC(Ω)

147.3 m

362.5 m

891.3 m

2.2 m

5.4

13.3

32.7

80.6

198.3

488.2

1.2 k
