Neosid-Filter 1

Die nachfolgenden aufgeführten Filterspulen sind ausgelegt zur Anwendung in Rundfunkgeräten als Oszillatoren, Vorkreise, ZF-Kreise für AM und FM und als Radiodetektoren. Unter Berücksichtigung des günstigsten Frequenzbereiches der Ferritkerne lassen sich die Spulen auch für andere Zwecke und bei anderen Frequenzen einsetzen. Alle Spulen werden mit einer Toleranz von ± 3% auf den angegebenen Induktivitätswert bzw. mit ±1,5% auf die Frequenz mit dem zugehörigen Kreiskondensator vorabgeglichen. Innerhalb des Abgleichbereichs, der im Allgemeinen ± 15% beträgt, ist die Induktivität auf den max. möglichen Wert vorabgeglichen. Diese Spulen sind durch den Zusatz "max" an dem L-Wert gekennzeichnet. Zur Unterscheidung haben die Spulen eine Farbkennzeichnung, deren Code aus den Tabellen zu ersehen ist. Die Farbkennzeichnung kann sowohl mit Punkten als auch mit Strichen erfolgen und ist auf dem Becher angebracht. Die Reihenfolge der Kodierung ist aus den beiden Skizzen ersichtlich. Sollte ein vorhandener Filterkreis in den Tabellen gesucht werden, kann aufgrund der Zahl der angelöteten Drähte auf der Becherunterseite eine Vorauswahl getroffen werden. (2 Drähte - 1 Wicklung; 3 Drähte - 1 Wicklung mit Anzapfung; 4 Drähte - 2 Wicklungen: 5 Drähte - 3 Wicklungen oder 2 Wicklungen 1 Wicklung angezapft). Danach muss anhand der Farbkodierung nur noch in der dazugehörigen Tabelle gesucht werden. Die Spulen sind in zwei Hauptgruppen eingeteilt: Raster 2,5 mm und Raster 2,25 mm. Die Abweichungen zwischen diesen Rastern sind jedoch so gering, dass die üblichen Anwendungsbereiche keine Probleme mit vorgebohrten Platinen entstehen dürften.



Alle Preise verstehen sich inklusive der gesetzlichen Mehrwertsteuer! Der Inhalt dieser Webseiten ist urheberrechtlich geschützt. Alle Rechte sind vorbehalten. Kein Teil dieser Webseiten darf ohne unsere ausdrückliche, schriftliche Genehmigung vervielfältigt werden. Alle angegebenen Daten dienen der Orientierung und sind nicht als zugesicherte Eigenschaften anzusehen; beachten Sie bitte die Datenblätter der Hersteller!





!

BV 5001

Farbkennzeichnung: bl/sw/wssBereich(MHz): 0,5-5L(µ): 0,75Q: 55beiF(MHz): 5Anschluß an Stift: A 4E 2Windungen: 5,5Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 5003

Farbkennzeichnung: bl/-/-Bereich(MHz): 0,5-5L(µ): 6,5Q: 120beiF(MHz): 5Anschluß an Stift: A 4E 2Windungen: 15,75Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 5005

Farbkennzeichnung: vio/rt/rtBereich(MHz): 0,5-5L(µ): 27Q: 130beiF(MHz): 2Anschluß an Stift: A 4E 2Windungen: 32,75Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 5030

Farbkennzeichnung: -/or/swBereich(MHz): 5 - 40L(µ): max 1Q: 70beiF(MHz): 40Anschluß an Stift: A 2E 1Windungen: 14,75
Raster: 2,25

BV 5032

Farbkennzeichnung: -Bereich(MHz): 5-70L(µ): max 0,95Q: 100beiF(MHz): 40Anschluß an Stift: A 1E 5Windungen: 12,25Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 5034

Farbkennzeichnung: -Bereich(MHz): 100 - 300L(µ): 0,037Q: 110beiF(MHz): 120Anschluß an Stift: A 1E 5Windungen: 2,25Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 50341

Farbkennzeichnung: Mit AbschirmbecherBereich(MHz): 100 - 300L(µ): 0,037Q: 110beiF(MHz): 120Anschluß an Stift: A 1E 5Windungen: 2,25
Raster: 2,25

BV 5044

Farbkennzeichnung: -/ge/geBereich(MHz): 3 - 30L(µ): 3,3Q: 50beiF(MHz): 10Anschluß an Stift: A 5E 1Windungen: 32,25
Raster: 2,25

BV 5047

Farbkennzeichnung: -/ge/vioBereich(MHz): 5-50L(µ): max 0,90Q: 90beiF(MHz): 40Anschluß an Stift: A 5E 1Windungen: 11,5Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 5048

Farbkennzeichnung: -/ge/grBereich(MHz): 5 - 40L(µ): max 1Q: 70beiF(MHz): 40Anschluß an Stift: A 5E 4Windungen: 14,75
Raster: 2,25

BV 5049

Farbkennzeichnung: -/ge/wssBereich(MHz): 10 - 50L(µ): max 0,33Q: 90beiF(MHz): 40Anschluß an Stift: A 2E 4Windungen: 7,25
Raster: 2,25

BV 5053

Farbkennzeichnung: -Bereich(MHz): 5-50L(µ): 2,1Q: 80F(MHz): 40Anschluß an Stift: A 1E 5Windungen: 20,25Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 5056

Farbkennzeichnung: -/gn/blBereich(MHz): 3 - 30L(µ): max 4Q: 40beiF(MHz): 20Anschluß an Stift: A 1E 5Windungen: 20,75
Raster: 2,25

BV 5057

Farbkennzeichnung: -/gn/vioBereich(MHz): 1-20L(µ): max 5,8Q: 60beiF(MHz): 20Anschluß an Stift: A 1E 5Windungen: 24,75Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 5058

Farbkennzeichnung: -/gn/grBereich(MHz): 5-30L(µ): max 0,98Q: 55beiF(MHz): 20Anschluß an Stift: A 4E 5Windungen: 10,25Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

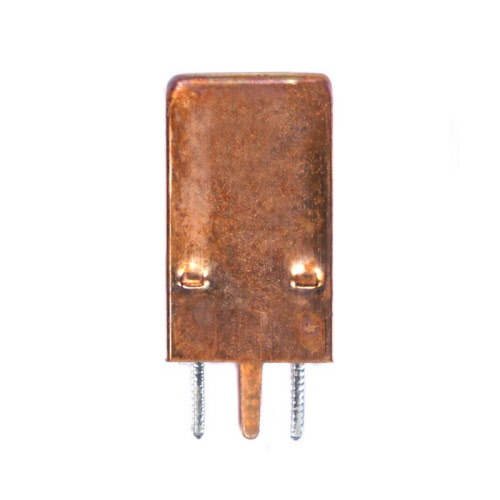

BV 5061 Derzeit nicht Lieferbar !!!

Derzeit nicht Lieferbar !!!

Technische Daten 7V1S / 0,115 µH   [5061]



Induktivität L1 [µH]

0.115

Bereich [MHz]

50-200

Güte:

90

Messfrequenz Güte [MHz]

130

Gehäuse

7.1S /7,5 x 7,5 x 13

Anschluss an Stift

A 1E 5

Windungen

4.25

Farbkennzeichnung

-/bl/bn

Raster

2.25

Eigenschaften

Lötbarkeit nach DIN IEC 68-2-20 Ta

235°C, 5 Sek.



Lötwärmebeständigkeit DIN IEC 68-2-20 Tb

260°C, 5 Sek.

Auszugsfestigkeit der Stifte DIN IEC 68-2-21 Ua1

5 N / 10 N bei 10.1

Zulässige Betriebstemperatur

-25°C bis + 85°C

Temperaturkoeffizient von

-25°C bis + 85°C

abhängig von Aufbau, Ferritwerkstoff, Induktivität etc.

ca. 100 x 10-6 / K

Induktivität am Messobjekt und Frequenz wie angegeben

bei + 23°C, 50 mVeff



Die technischen Daten spezifizieren die Bauelemente, gelten jedoch nicht als zugesicherte Garantiewerte.

BV 5089

Farbkennzeichnung: -/gr/geBereich(MHz): 0,4 - 6L(µ): 23Q: 50beiF(MHz): 1Anschluß an Stift: A 2E 4Windungen: 55
Raster: 2,25

BV 5132

Farbkennzeichnung: -/bn/blBereich(MHz): 3-10L(µ): 20Q: 110beiF(MHz): 5Anschluß an Stift: A 5E 1Windungen: 30,25Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 5166

Farbkennzeichnung: gn/bn/blBereich(MHz): 3-15L(µ): 0,83Q: 120beiF(MHz): 10Anschluß an Stift: A 4E 5Windungen: 6,25Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 5170

Farbkennzeichnung: gn/bn/rtBereich(MHz): 3-15L(µ): 5,8Q: 130beiF(MHz): 10Anschluß an Stift: A 5E 2Windungen: 16,5Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 5800

Farbkennzeichnung: -/gr/rtBereich(MHz): 0,5 - 8L(µ): 8uHQ: 60beiF(MHz): 1Anschluß an Stift: A 2E 4Windungen: 32
Raster: 2,25

BV 5822

 Derzeit nicht Lieferbar !!!

Farbkennzeichnung: rt/gn/bnBereich(MHz): 5-15L(µ): 1,6Q: 70beiF(MHz): 10Anschluß an Stift: A 1E 2Windungen: 8,5Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 5831

Farbkennzeichnung: -/gr/geBereich(MHz): 0,4 - 6L(µ): 18,6Q: 80beiF(MHz): 1Anschluß an Stift: A 2E 4Windungen: 48
Raster: 2,25

BV 5832

Farbkennzeichnung: sw/rt/bnBereich(MHz): 0,1-2L(µ): 250Q: 110beiF(MHz): 1Anschluß an Stift: A 5E 4Windungen: 100Raster: 2,25 Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.

BV 5833

Farbkennzeichnung: sw/gn/-Bereich(MHz): 0,1-2L(µ): 250Q: 110beiF(MHz): 1Anschluß an Stift: A 5E 1Windungen: 99,25Raster: 2,25 - Wicklung besonders Kapazitätsarm durch Cul. Ny-Draht.Ausführung 7S ohne Abschirmbecher.Kennzeichnung der Filterspulen 7 S durch Farbpunkte.
