LUFTPLATTENTRIMMER 11x11mm Preise

Die bewährten Keramische-Luft-Trimmer werden seit vielen Jahren in VHF - UHF - Schaltungen eingesetzt. Durch Verwendung hochwertiger Materialen - der Körper besteht aus Kertamik; Stator und Rotor sind aus Vollmetall gefräst und versilbert - wird in Verbindung mit dem Luftdielektrium ein besonders verlustarmer Aufbau erreicht.

Auf den folgenden Seiten sind die lagermäßig lieferbaren Lufttrimmer aufgeführt. Wir haben uns bemüht, die extreme Vieltfalt möglichst übersichtlich darzustellen, um Ihnen die Auswahl zu erleichtern.

Die hohe Einstellgenauigkeit und mechanische Stabilität unter Extrembedingungen überzeugen weltweit.



Dielektrische Materialien in variablen Kondensatoren

Relative Dielektrizitätszahl

er bei 1 kHz

Durchschlagsfestigkeit

in kV/mm

1

2…5

KERAMIK - - Trimmer 103 - 140

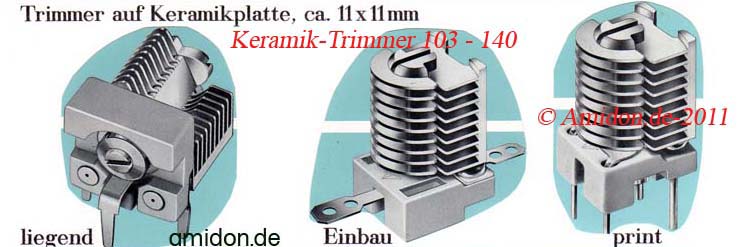

Die folgenden Abbildungen zeigen das typische Aussehen der von uns angebotenen Tronser - Kapazitäts-Trimmer. Das Bezeichnungssystem der einzelnen Bauformen entnehmen Sie bitte der einzelnen Tronser Trimmer Typen.

 " Auf Keramikplatte ca. 11x11 mm- Raster 10 mm- Plattenabstand 0,25 mm"





© Amidon.de-2018

!

Luft-Platten-Trimmer Nr. 101

Kapazität (max): 3 pF

Ausführung: Print liegend





Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

101

3,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Print, liegend

11x11 mm

Luft-Platten-Trimmer Nr. 102

Kapazität (max): 3 pF

Ausführung: Print, Achse oben





Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

102

3,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Print, Achse oben

11x11 mm

Luft-Platten-Trimmer Nr. 103

Kapazität (max): 3 pF

Ausführung: Einbau, normal



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

103

3,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Einbau, normal

11x11 mm

Luft-Platten-Trimmer Nr. 104

Kapazität (max): 4 pF

Ausführung: Print liegend



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

104



4,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Print, liegend

11x11 mm

Luft-Platten-Trimmer Nr. 105

Kapazität (max): 4 pF

Ausführung: Print liegend, Achse unten



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

105

4,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Print, liegend, Achse unten

11x11 mm

Luft-Platten-Trimmer Nr. 109

Kapazität (max): 7 pF

Ausführung: Einbau, normal



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

109

7,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Einbau, normal

11x11 mm

Luft-Platten-Trimmer Nr. 110

Kapazität (max): 7 pF

Ausführung: Einbau, normal, vergoldet

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

110

7,0 pF

Vergoldet

0,25 mm

>1000

500 V eff

10 mm

Einbau, normal

11x11 mm

Luft-Platten-Trimmer Nr. 111

Kapazität (max): 7 pF, Min.Kapazität 2,3 pF

Gesamthöhe 14mm

 Schränkfahnen-Befestigung



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

111

7,0 pF

Min. Kapazität 2,3 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Einbau, normal,

11x11 mm



Luft-PlattenTrimmer Nr. 112

Kapazität (max): 7 pF

Ausführung: Einbau, Achse unten



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

112

7,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Einbau, Achse unten

11x11 mm

Bitte Lupe klicken

© 2018 Amidon.de - All Rights Reserved

Luft-PlattenTrimmer Nr. 113

Kapazität (max): 7 pF

Ausführung: Einbau, Achse oben

Schränkfahnen-Befestigung

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

113

7,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Einbau, Achse oben

11x11 mm

Luft-PlattenTrimmer Nr. 115

Kapazität (max): 9 pF

Ausführung: print, liegend



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

115

9,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Print, liegend

11x11 mm

Luft-PlattenTrimmer Nr. 116

Kapazität (max): 9 pF

Ausführung: print, liegend, Achse unten




Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

116

9,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Print, liegend, Achse unten

11x11 mm

Luft-PlattenTrimmer Nr. 117

Kapazität (max): 9 pF

Ausführung: print, liegend, Achse oben



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

117

9,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Print, liegend, Achse oben

11x11 mm

Luft-PlattenTrimmer Nr. 118

Kapazität (max): 9 pF

Ausführung: Einbau, normal, 2 Laschen



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

118

9,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Einbau, normal

11x11 mm

Luft-PlattenTrimmer Nr. 119

Kapazität (max): 11 pF

Ausführung: print, normal



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

119

11,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Print, normal

11x11 mm

Luft-PlattenTrimmer Nr. 120

Kapazität (max): 11 pF

Ausführung: print, liegend

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

120

11,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Print, liegend

11x11 mm

Luft-PlattenTrimmer Nr. 121

Kapazität (max): 11 pF

Ausführung: Einbau, normal



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

121

11,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Einbau, normal

11x11 mm

Bitte Lupe klicken

© 2018 Amidon.de - All Rights Reserved

Luft-Platten-Trimmer Nr. 122

Kapazität (max): 11 pF

Ausführung: Einbau, normal, vergoldet



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch

Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

122

11,0 pF

Vergoldet

0,25 mm

>1000

500 V eff

10 mm

Einbau, normal

11x11 mm



Luft-Platten-Trimmer Nr. 123

Kapazität (max): 11 pF

Gesamthöhe 13 mm

Ausführung: Einbau, Achse unten



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

123

11,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Einbau, Achse unten

11x11 mm

Luft-Platten-Trimmer Nr. 124

Kapazität (max): 13 pF

Ausführung: print, normal



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

124

13,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Print, normal

11x11 mm

Luft-Platten-Trimmer Nr. 125

Kapazität (max): 13 pF

Ausführung: print, liegend

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

125

13,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Print, liegend

125

Luft-Platten-Trimmer Nr. 127

Kapazität (max): 13 pF

Gesamthöhe 16,5mm

Ausführung: Einbau, normal

Schränkfahnen-Befestigung



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

127

13,0 pF

Min. Kapazität 7 pF

Ja

0,30 mm

>1000

500 V eff

10 mm

Einbau, normal

11x11 mm

Luft-Platten-TrimmerNr.128

Kapazität (max): 15 pF

Ausführung: print, Achse unten



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Raster

Aus-führung

Keramik-platte

128

15,0 pF

Ja

0,25 mm

>1000

500 V eff

10 mm

Print, Achse unten

11x11 mm
