LUFTPLATTENTRIMMER 17x20mm Preise

Die bewährten Tronser-Trimmer werden seit vielen Jahren in VHF - UHF - Schaltungen eingesetzt. Durch Verwendung hochwertiger Materialen - der Körper besteht aus Kertamik; Stator und Rotor sind aus Vollmetall gefräst und versilbert - wird in Verbindung mit dem Luftdielektrium ein besonders verlustarmer Aufbau erreicht.

Auf den folgenden Seiten sind die lagermäßig lieferbaren Lufttrimmer aufgeführt. Wir haben uns bemüht, die extreme Vieltfalt möglichst übersichtlich darzustellen, um Ihnen die Auswahl zu erleichtern.

KERAMIK - Tronser - Trimmer 201 - 209

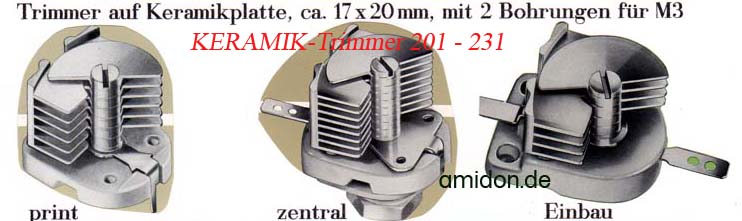

Die folgenden Abbildungen zeigen das typische Aussehen der von uns angebotenen Tronser - Kapazitäts-Trimmer. Das Bezeichnungssystem der einzelnen Bauformen entnehmen Sie bitte der einzelnen Tronser Trimmer Typen.

"Auf Keramikplatte ca. 17x20 mm

Lasche mit 2 Bohrungen für M2,5 - max. 3,0 - Plattenabstand 0,25mm oder 0,5mm"



Dielektrische Materialien in variablen Kondensatoren

Relative Dielektrizitätszahl

er bei 1 kHz

Durchschlagsfestigkeit

in kV/mm

1

2…5

© Amidon.de-2018

!

Luft-Platten-Trimmer Nr. 201

Kapazität (max): 4 pF

Ausführung: Einbau, normal

Auf Keramikplatte ca. 16x21mm

Gesamthöhe 10mm - Lasche mit 2 Bohrungen für M 2,5

Einstellung: Von beiden Seiten

Ausführung: Einbau, normal



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Aus-führung

Keramik-platte

201

4,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

16x21 mm

Luft-Platten-Trimmer Nr.202

Kapazität (max): 7pF

Ausführung: Einbau, normal

Auf Keramikplatte ca. 17x21mm

Einstellung: Von oben

Gesamthöhe 12,5mm- Lasche mit 2 Bohrungen für M2,5

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Aus-führung

Keramik-platte

203

8,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

17x21 mm

Luft-Platten-Trimmer Nr. 203

Kapazität (max): 8pF

Ausführung: Einbau, normal

Auf Keramikplatte ca. 17x21mm

Einstellung: Von oben

Gesamthöhe 12,5mm- Lasche mit 2 Bohrungen für M2,5

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Aus-führung

Keramik-platte

203

8,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

17x21 mm

Luft-Platten-Trimmer Nr. 204

Kapazität (max): 13 pF

Ausführung: Einbau, normal

Auf Keramikplatte ca. 17x21mm

Gesamthöhe 12,5mm- Lasche mit 2 Bohrungen für M2,5

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Aus-führung

Keramik-platte

204

13,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, normal

17x21 mm

Luft-Platten-Trimmer Nr. 205

Kapazität (max): 13 pF

Ausführung: Einbau,normal

Auf Keramikplatte ca.16x21mm

Gesamthöhe 13mm - Lasche mit 2 Bohrungen für M2,5

Einstellung: Von beiden Seiten



Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Aus-führung

Keramik-platte

205



13,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

16x21 mm

Luft-Platten-Trimmer Nr. 206

Kapazität (max): 15 pF

Ausführung: Einbau,normal

Auf Keramikplatte ca.16x21mm

Gesamthöhe 17 mm - Lasche mit 2 Bohrungen für M2,5

Einstellung: Von beiden Seiten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Aus-führung

Keramik-platte

206

15,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

16x21 mm

Luft-Platten-Trimmer Nr. 207

Kapazität (max): 17 pF

Ausführung: Print, normal

Auf Keramikplatte ca.17x21mm

Gesamthöhe 18 mm - Lasche mit 2 Bohrungen für M2,5

Einstellung: Von beiden Seiten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Aus-führung

Keramik-platte

207

17,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, normal

17x21 mm

Luft-Platten-Trimmer Nr. 208

Kapazität (max): 17 pF

Ausführung: Einbau, normal

Auf Keramikplatte ca.17x21mm

Gesamthöhe 19 mm - Lasche mit 2 Bohrungen für M2,5

Einstellung: Von beiden Seiten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Aus-führung

Keramik-platte

208

17,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

17x21 mm

Luft-Platten-Trimmer Nr. 209

Kapazität (max): 17 pF

Ausführung: Einbau, Achse unten,

 (Achse kann, da die Achse aus Plastik besteht, entfernt, absägen werden.)

Auf Keramikplatte ca.17x21mm

Gesamthöhe 25 mm - Lasche mit 2 Bohrungen für M2,5

Einstellung: Von beiden Seiten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Aus-führung

Keramik-platte

209

17,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau,  Achse unten

17x21 mm
