Trimmerkondensator 7,5mm

Kunststofftrimmer

Plastique ajustable

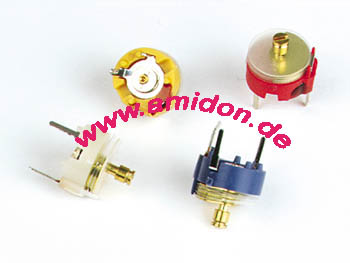

Kunststofftrimmer 7,5mm - 808-1

Valvo-Kunststoff-Trimmerkondensatoren gewährleisten durch die Verwendung von verlustarmen Kunststoffolien als Dielektrikum hohe Isolationswiderstände auch in feuchter Atmosphäre. Weiterhin zeichnen sie sich durch einen stabilen Aufbau, Verlustarmut und eine ruckfreie Einstellbarkeit aus. Der Rotorabgleich ist beidseitig (von oben und unten) möglich. Geliefert werden die Trimmer in folgenden Größen und Kapazitäten:

Kapazität

Farbe

Größe

Nenngleichspannung

Preis/Stck €

1,2 - 5 pF

Grau

7,5 mm

UN=250V

2,89

1,4 - 10 pF

Gelb

7,5 mm

UN=250V

2,92

1,6 – 15 pF

Blau

7,5 mm

UN=250V

2,96

3,5 - 22 pF

Grün

7,5 mm

UN=250V

2,99

4,0 - 30 pF

Rot

7,5 mm

UN=250V

3,29

2,0 - 35 pF

Braun

7,5 mm

UN-250V

3,48

2,5-max.60pF

Violett

7,5 mm

UN=250V

3,98

Trimmkondensatoren

Trimmkondensatoren (kurz Trimmer) sind stufenlos einstellbare variable Kondensatoren, deren Kapazität in definierten Grenzen mechanisch einstellbar sind. Im Gegensatz zu Drehkondensatoren sind sie nicht für häufige Betätigung ausgelegt und werden nur zur Erstinbetriebnahme und ggf. nach Reparaturen betätigt, z. B. zum Abgleich eines Filters oder eines Schwingkreises in Rundfunk- oder Fernsehgeräten. Die Kapazitätsänderung erfolgt hier durch Veränderung der kapazitiv wirksamen Fläche. Als Dielektrikum wird Luft (Luftplatten- und Tauchtrimmer), Kunststofffolie, (Folientrimmer) und Keramik (Draht-, Rohr-, Scheiben- und SMD-Trimmer) verwendet.

Trimmer, bei denen die Kapazität im Wesentlichen durch Änderung des Plattenabstands einstellbar ist (Quetschtrimmer), haben als handelsübliche Bauelemente nur noch bei Sammlern historischer Radios eine gewisse Bedeutung.

Trimmkondensatoren können oft nur mit einem isolierenden (HF-neutralen) Werkzeug, meist einem Plastik-Schraubendreher, eingestellt werden, da Metall die Kapazität verändern würde. Wichtig für alle Trimmer ist, dass die einmal eingestellte Kapazität durch Erschütterungen nicht verändert wird. Deshalb wird oft nach dem Abgleich die Welle, über die der Kapazitätswert eingestellt wurde, zur Festsetzung mit Lack fixiert.

Die Kapazitätswerte eines Trimmers liegen üblicherweise zwischen 1,2 und 60 pF. Es gibt auch Spreizkondensatoren bis 600 pF/30 kV, die den früheren Glimmer-Quetschtrimmern nachempfunden sind. Für kleine Kapazitätswerte (z. B. in UHF-Empfängern) werden oft nur Drahtenden oder Blechstreifen mehr oder weniger zueinander gebogen oder isolierte Drahtenden mehr oder weniger miteinander verdrillt, um den korrekten Kapazitätswert zu erhalten.

Trimmkondensatoren für den Abgleich in Rundfunk- und Fernsehgeräten sind heute weitgehend entweder durch Kapazitätsdioden abgelöst worden oder aber sie werden in den modernen Empfängern, die mit einer Ein-Chip-IC-Lösung arbeiten, durch präzise Frequenzeinstellungen mit z. B.Schwingquarzen nicht mehr benötigt.

Alle Trimmkondensatoren sind - RoHS: konform

© Amidon.de-Profi-Electronic Kuhna 2011

!
fo7,52

Trimmerkondensator 1,2 - 6pF

     7,5 mm - Grau/Gris/Grey

Kunststofftrimmer 7,5mm - 808-1

z.Zt. nicht lieferbar

*    Hohe Isolationswiderstände auch in feuchter Atmosphäre

*    Rotor-Abgleich beidseitig möglich

*    Verwendung verlustarm

*    Kunststofffolie als Dielektrikum

*    Farbe: grau

*    7,5 mm

*    250 V



Kapazität

1,2-6pF

Baugröße

7,5 mm

Nenngleichspannung

UN=250V

Gehäusefarbe

Grau



Alle Trimmerkondensatoren sind - RoHS: konform

© Amidon.de-Profi-Electronic Kuhna 2011

Trimmerkondensator 1,4-10pF

     7,5 mm - Gelb/jaune/ yellow

Kunststofftrimmer 7,5mm - 808-1

*    Hohe Isolationswiderstände auch in feuchter Atmosphäre

*    Rotor-Abgleich beidseitig möglich

*    Verwendung verlustarm

*    Kunststofffolie als Dielektrikum

*    Farbe: Gelb

*    7,5 mm

*    250 V

Kapazität

1,4-10pF

Baugröße

7,5 mm

Nenngleichspannung

UN=250V

Gehäusefarbe

Gelb

Alle Trimmerkondensatoren sind - RoHS: konform

© Amidon.de-Profi-Electronic Kuhna 2011

Trimmerkondensator 1,6 - 15pF

7,5mm Blau/Blue

Kunststofftrimmer 7,5mm - 808-1

*    Hohe Isolationswiderstände auch in feuchter Atmosphäre

*    Rotor-Abgleich beidseitig möglich

*    Verwendung verlustarm

*    Kunststofffolie als Dielektrikum

*    Farbe: Blau

*    7,5 mm

*    250 V

Kapazität

1,6-15pF

Baugröße

7,5 mm

Nenngleichspannung

UN=250V

Gehäusefarbe

Blau



Alle Trimmerkondensatoren sind - RoHS: konform

© Amidon.de-Profi-Electronic Kuhna 2011

Trimmerkondensator, 1,8 - 22pF

7,5mm - Grün/Vert/Green

Kunststofftrimmer 7,5mm - 808-1

*    Hohe Isolationswiderstände auch in feuchter Atmosphäre

*    Rotor-Abgleich beidseitig möglich

*    Verwendung verlustarm

*    Kunststofffolie als Dielektrikum

*    Farbe: Grün

*    7,5 mm

*    250 V

Kapazität

1,8-22pF

Baugröße

7,5 mm

Nenngleichspannung

UN=250V

Gehäusefarbe

Grün



Alle Trimmerkondensatoren sind - RoHS: konform

© Amidon.de-Profi-Electronic Kuhna 2011



Trimmerkondensator 2,0 - 30pF

7,5mm - Rot/Rouge/Red

Kunststofftrimmer 7,5mm - 808-1

z.Zt. nicht liefernbar

*    Hohe Isolationswiderstände auch in feuchter Atmosphäre

*    Rotor-Abgleich beidseitig möglich

*    Verwendung verlustarm

*    Kunststofffolie als Dielektrikum

*    Farbe: Rot

*    7,5 mm

*    250 V

Kapazität

2,0-30pF

Baugröße

7,5 mm

Nenngleichspannung

UN=250V

Gehäusefarbe

Rot



Alle Trimmerkondensatoren sind - RoHS: konform

© Amidon.de-Profi-Electronic Kuhna 2011



Trimmerkondensator 2,0 - 35pF

7,5mm - Braun/Brown/Brun

Kunststofftrimmer 7,5mm - 808-1

*    Hohe Isolationswiderstände auch in feuchter Atmosphäre

*    Rotor-Abgleich beidseitig möglich

*    Verwendung verlustarm

*    Kunststofffolie als Dielektrikum

*    Farbe: Blau

*    7,5 mm

*    250 V



Kapazität

2,0-35pF

Baugröße

7,5 mm

Nenngleichspannung

UN=250V

Gehäusefarbe

Braun



Alle Trimmerkondensatoren sind - RoHS: konform

© Amidon.de-Profi-Electronic Kuhna 2011

Trimmerkondensator 2,5 - max 60pF

7,5mm - Violett

Kunststofftrimmer 7,5mm - 808-1

z.Zt. nicht lieferbar

*    Hohe Isolationswiderstände auch in feuchter Atmosphäre

*    Rotor-Abgleich beidseitig möglich

*    Verwendung verlustarm

*    Kunststofffolie als Dielektrikum

*    Farbe: Violett

*    7,5 mm

*    250 V



Kapazität

2,5 - max 60pF

Baugröße

7,5 mm

Nenngleichspannung

UN=250V

Gehäusefarbe

Violett



Alle Trimmerkondensatoren sind - RoHS: konform

© Amidon.de-Profi-Electronic Kuhna 2011

Keramic- Abgleichbesteck-Set

Keramic- Abgleichbesteck-Set - Tuning Tools

Spezielle Elektonikbauteile erfordern auch spezielleAbgleichwerkzeuge.DieVorteile des Keramik-Abgleichstites:

*    Keine elektromagnetische Induktion

*    Antistatisch- Elektrisch isolierend

*    Keine Wirbelstromverluste

*    Extrem glatte Antihaft-Oberfläche



Die Klingenbreiten sind für Sky-Trimmer-, Tronser-, Neosidfilter und alle anderen Filter geeignet.



Ceramic Tuning Tools Set mit 3Stück - Set of 3: 0.067”(1.4mm)0.074”(1.8mm)0.098”(2.5mm)



Lieferzeit ca.14 Tage

Bitte Lupe klicken
