N-STECKVERBINDER

Alle Preise verstehen sich inklusive der gesetzlichen Mehrwertsteuer!

Alle HF-Steckverbinder sind RoHS: konform
!

N-UG 21-5 CR

N-Norm Crimp-Stecker für 5 mm Koaxialkabel

*      Ausführung:

*      PTFE-Dielektrium

*      Vergoldeter Mittelkontakt

*      PTFE insulation, gold plated center pin

*      RoHS: konform

N-UG 21-7 Crimp

N-Norm Crimp-Stecker 7 mm-Koaxialkabel

UG21- 7 Crimp

Löt-Crimp-N-Stecker mit Schrumpfschlauch



N-plug-solder-crimp-connector with shrinking tube



PTFE-Dielektrikum, vergoldeter Mittelstift, diamagnetisch



PTFE insulation, gold plated center pin

N-Crimp-Stecker für

H 2007, HIGHFLEXX 7, Aircell 7, Ultraflex 7, LMR 300 u.ä.

N-plug crimp for

H 2007, HIGHFLEXX 7, Aircell 7, Ultraflex 7, LMR 300 and similar

N-UG 21 Cr TA

N-Norm Stecker Crimp für Koaxialkabel

UG 21 Crimp

Löt-Crimp-N-Stecker mit Schrumpfschlauch



N-plug-solder-crimp-connector with shrinking tube



PTFE-Dielektrikum, vergoldeter Mittelstift, diamagnetisch



PTFE insulation, gold plated center pin

N-Crimp-Stecker für

HyperFlex 10, H 2010, H 2010 FRNC = Calorix 10, Ecoflex 10, Ultraflex 10, Neoflex 10   RG 213 U, H 2000 Flex, u.ä..

N-plug crimp for

HyperFlex 10, H 2010, H 2010 FRNC = Calorix 10, Ecoflex 10, Ultraflex 10, Neoflex 10, RFG 213 U, H 2000 Flex  and similar

N 21-Cr ist mit einer nickelfreien Tres Alloy Oberfläche versehen.
N 21-Cr  has got a  nickelfree finish .

Crimpeinsatz 3K oder K



ein diamagnetischer Mittelstift - lötbar - lässt sich auf viele  s.o.
10,3 mm-Kabel montieren.

a diamagnetical centerpin - either to be soldered or crimped - can be
assembled onto lots of 10,3 mm-cables.

N-UG 21-7

N-Stecker, Aircell 7

*      N-Stecker für Aircell 7

*      Typ N-Steckverbinder

*      RoHS: konform





N-UG 21-7 TA

N-Norm Stecker  für 7 mm Koaxialkabel

UG21- 7 TA

Löt-N-Stecker



N-plug-solder-connector



PTFE-Dielektrikum, vergoldeter Mittelstift, diamagnetisch



PTFE insulation, gold plated center pin

N-Stecker für

H 2007, HIGHFLEXX 7, Aircell 7, Ultraflex 7, u.ä.

N-plug for

H 2007, HIGHFLEXX 7, Aircell 7, Ultraflex 7 and similar



2 identische PTFE-Scheiben ermöglichen eine einfache Installation
   2 identical PTFE-disks make it easiliy possible to assemble UG 21/7
     2 dischi uguali di PTFE permettono un montaggio molto facile per il UG 21-7

Die PTFE-Scheiben und eine ringförmige Verdickung auf dem Mittelkontakt verhindern,
dass das Kabel bei mechanischer Belastung aus der festgelegten Position gezogen werden kann.

Two PTFE-disk and a little ring on the center pin prevent that due to mechanical
influence the assembled cable cannot be moved off its fixed position.









2 PTFE-Scheiben fixieren den Mittelkontakt durch den Kragen so,
dass er im Steckergehäuse stets dieselbe Position einnimmt.

2 PTFE disks fix the center pin by a collar.
Due to this collar the posistion of the center pin is always the same.

 Spannmutter mit Dichtungsring
           nut with additional seal

N-UG 21 Air

N-Stecker für Aircom Plus

*      N-Stecker für Aircom Plus

*      Typ N-Steckverbinder

*      RoHS: konform





N-UG 21 B

Derzeit nicht lieferbar.




N-Stecker für RG 8U,RG 213, Lötversion

*      N-Stecker für RG 8U und RG 213

*      Typ N-Steckverbinder

*      Bestellnummer UG 21 B

*      Stecker auf RG213U, RG 8U Kabel

*      Anschluss Lötversion

*      Ø 21 mm

Länge 39.3 mm

*      RoHS: konform

N-UG 21 RG

N-Stecker für RG 58U, Lötversion

*      N-Stecker für RG 58U

*      Typ N-Steckverbinder

*      Bestellnummer UG 21 RG

*      Ausführung RG58U / Stecker Anschluss Lötversion

*      Anschluss Lötversion

*      Ø 20 mm

Länge 40.5 mm

*      RoHS: konform

N-UG 21 STG

Neue Bezeichnung N-21TA


versilberter N-Norm Stecker für Koaxialkabel



UG 21 STG kann für viele 10 - 11 mm Kabel verwendet werden.

UG 21 STG can be used for many of  our cables between 10 and 11 mm.

H Flex2000

RG 213 U

RG 214 U

H 1000

LMR 400

Aircom P



and similar

und ähnlich

´













Wie die Abbildung zeigt, sind die PTFE-Scheiben mit 2 Vertiefungen versehen.
Die Vertiefungen garantieren, dass der Mittelleiter nie aus seiner Position weichen kann.
The picture shows that there are two grooves in the PTFE disks.
These grooves garantee that the center pin always has the correct position, when assembled.

N-UG 21 STG-2

Neue Bezeichnung N-21 TA


versilberter N-Norm Stecker für Koaxialkabel

UG 21 STG-2 kann für viele 10 - 11 mm Kabel verwendet werde. Der Unterschied zum UG 21 STG ist der 2. Mittelstift, der ein vergrößertes Aufnahmemaß besitzt.

UG 21 STG can be used for many of  our cables between 10 and 11 mm. There is a little difference between UG 21 STG and UG 21 STG-2. UG 21 STG-2 is delivered with a second center pin which can be installed on 7x 1 mm cables.

H Flex 2000

RG 213 U

RG 214 U

H 1000

LMR 400

Aircom P

H 2010

Ultraflex 10

Calorix 10

Ecoflex 10 (+)

Heatex 10

Hyper Flex 10



and similar

und ähnlich





Zur Unterscheidung sind die Mittelstifte mit unterschiedlichen Lötlöchern versehen.
Stift links: siehe oben  -     grün markierte Kabel
Stift rechts: siehe oben  -  gelb markierte Kabel



Wie die Abbildung zeigt, sind die PTFE-Scheiben mit 2 Vertiefungen versehen.
Die Vertiefungen garantieren, dass der Mittelleiter nie aus seiner Position weichen kann.
The picture shows that there are two grooves in the PTFE disks.
These grooves garantee that the center pin always has the correct position, when assembled.



N-21 TA / N 1011 TA

N-Norm Löt-Stecker für 10 mm Koaxialkabel

N 21 TA und N 1011 TA sind absolut baugleich

N - 21 TA / N 1011 TA

50 Ohm Löt-N-Stecker mit Dichtungs-O-Ring



50 Ohm N-plug-solder-connector with gasket



PTFE-Dielektrikum, vergoldeter Mittelstift, diamagnetisch



PTFE insulation, gold plated center pin

N-Crimp-Stecker für

HyperFlex 10, H 2010, H 2010 FRNC = Calorix 10, Ecoflex 10, Ultraflex 10, Neoflex 10   RG 213 U, H 2000 Flex, u.ä..

N-plug crimp for

HyperFlex 10, H 2010, H 2010 FRNC = Calorix 10, Ecoflex 10, Ultraflex 10, Neoflex 10, RFG 213 U, H 2000 Flex  and similar

N 21-TA / N 1011 TA ist mit einer nickelfreien Tres Alloy Oberfläche versehen.
N 21-TA / N 1011 TA  has got a  nickelfree finish .



N-UG 21-13 TA

N-Norm Stecker für Koaxialkabel Ultraflex 13 und Hyperflex 13



UG21-13TA

lötfreier N-Stecker



N-plug-solderless-connector



PTFE-Dielektrikum, vergoldeter diamagnetisch Mittelstift,



PTFE insulation, gold plated center pin

N-Stecker für

Ultraflex 13, Hyperfllex 13 und ähnliche

N-plug for

Ultraflex 13, Hyperflex 13 and similar



2 PTFE-Scheiben fixieren den Mittelkontakt so,
dass er im Steckergehäuse stets dieselbe Position einnimmt.

2 PTFE disks fix the center pin.
So the posistion of the center pin inside the housing is always the same.

Vergoldeter diamagnetischer Mittelstift mit 4 Schlitzen zum lötfreien Erfassen des Mittelleiters
gold plated diamagnetical center pin with four slots

Spannmutter mit Dichtungsring
           nut with additional seal



N-UG 21-13 Crimp TA

N-Norm Stecker für Koaxialkabel Ultraflex 13 und Hyperflex 13

UG21-13Cr TA

N-Stecker Crimpausführung



N-plug-solderless-connector Crimp



PTFE-Dielektrikum, vergoldeter diamagnetisch Mittelstift,



PTFE insulation, gold plated center pin

N-Stecker für

Ultraflex 13, Hyperfllex 13 und ähnliche

N-plug for

Ultraflex 13, Hyperflex 13 and similar





Vergoldeter diamagnetischer Mittelstift mit 4 Schlitzen zum Crimpen des Mittelleiters
gold plated diamagnetical center pin for c



Spannmutter mit Dichtungsring
           nut with additional seal

N-UG 21 - 15 TA

N-Norm Stecker für Ecoflex 15, LMR 600 und ähnliche

*       N-Stecker lötftrei

*       Typ N-Steckverbinder

*       Bestellnummer UG21-15 TA

*       RoHS: konform



Ein Silikon-O-Ring verhindert ein Eindringen von Wasser
durch das Gewinde.
A silicon-O-ring prevents that water may penetrade through the thread

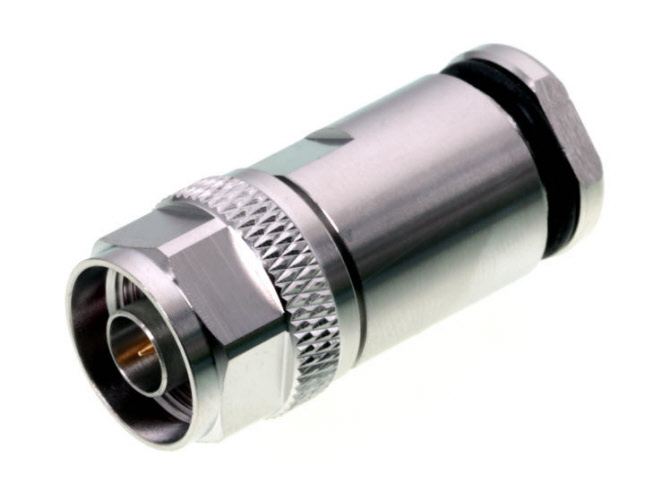

N-UG 21 -13 SL-TA

Lötfreier N-Norm Stecker für Koaxialkabel

*      N-Stecker lötftrei

*      Typ N-Steckverbinder

*      Bestellnummer UG21-SL TA

*      PTFE-Dielektrium

*      Vergoldeter Mittelkontakt

*      PTFE insulation, gold plated center pin

*      RoHS: konform







Mechanische Eigenschaften

Mechanical Specifikations

UG 21 SL TA prof ist mit 2 Mittelkontakten versehen:

Norm

IEC 169-16

Erster Kontakt

kleines Lötloch für

Schutzklasse
Protection code

IP 67



2verschiedene
Kragenringe für

Lebensdauer (Steckungen)
Life time (plug cycles

≥500



H 2000 Flex

Material Pin
Material pin

Diamagnetisch

CuSn6;QSn6.5-01
diamagnetic

(C5190)



Aircom P

Material (Metallteile
außer Pin)
material (metal parts excl. pin)



CuZn39PB3



H 1000

Material Isolierhülse
material insulator

PTFE

 2. Kontakt

geriffelter Kragen für

Material Anpressdichtung
material gasket

Gummi
rubber



Hyperflex 10

Material O-Ring
material O-ring

Gummi
rubber

Zweiter Kontakt

Ecoflex 10 plus

Material-Dichtung

Material gasket in Mating Face

Silikon



Silicone





Metallteile außer Pin

Surface (metal parts excl. Pin);

CuSuZn3





Oberfläche Mittelstifte
surface pins

vergoldet
gold plated



H 2010

Temperaturbereich
operating temperature

- 55°C / +155°C



H 2010 FRNC

RoHS konform
RoHs com pliant

ja / yes



Neoflex 10

Gewicht
weight

55 g



Ultraflex 10







Calorix 10







und ähnliche

Elektrische Eigenschaften

Eletrical Specifikations

Betriebsspannung
working voltage

≤ 1000 V RMS











VSWR

≥ 1,07 (1 GHz)

Impedanz

Impedance

50 Ω



Isolationswiderstand

Insulations Resistance



≥5GΩ

Frequenz

Frequenzy

≤ 10 GHz

Durchgangswiderstand innen
inner contact resistance

≤ 1,5 mΩ

Durchgangswiderstand außen
outer contact resistance

≤ 1,0 mΩ



N-UG 22 - 7 TA

N-Norm Buchse für 7 mm-Koaxialkabel

N – 22-7TA

Löt-N-Buchse TresAlloy



N-jack-solder-connector TresAlloy



PTFE-Dielektrikum, vergoldeter Mittelstift, diamagnetisch



PTFE insulation, gold plated center pin

N-Buchse für

H 2007, HIGHFLEXX 7, Aircell 7, Ultraflex 7, LMR 300 u.ä.

N-jack for

H 2007, HIGHFLEXX 7, Aircell 7, Ultraflex 7, LMR 300 and similar







2 identische PTFE-Scheiben
                          ermöglichen eine einfache Installation

                               2 identical PTFE-disks make it
                          easiliy possible to assemble UG 22/7

                            2 dischi uguali di PTFE permettono
                          un montaggio molto facile per il UG 22/7

Die PTFE-Scheiben und eine ringförmige Verdickung auf dem Mittelkontakt verhindern,
dass das Kabel bei mechanischer Belastung aus der festgelegten Position gezogen werden kann.

PTFE-disks and a little ring on the center pin prevent that due to mechanical influence
the assembled cable cannot be moved off its fixed position.



Spannmutter mit Dichtungsring
nut with additional seal

N-22-155 TA

N-Kabel-Buchse für 5 - 6 mm Kabel

N-Kombi Buchse

N – 22-155 TA

50 Ohm Löt-N-Buchse



50 Ohm N-jack-solder-connector



PTFE-Dielektrikum, vergoldeter Mittelstift



PTFE insulation, gold plated center pin

N-Crimp-Stecker für

RG 58 CU, H 155, Hyperflex 5, Aircell 5, Airborne 5, H 2005, RG 223 U, RG 400 U, RG 142 BU u.ä.

N-plug crimp for

RG 58 CU, H 155, Hyperflex 5, Aircell 5, Airborne 5, H 2005, RG 223 U, RG 400 U, RG 142 BU and similar

H 155 hat andere Dimensionierungen wie RG 58 ähnliche Kabel. Deshalb verwenden wir 2 doppelt geschlitzte Masseverbindungshülsen sowie 2 Mittelkontakte mit unterschiedlichen Lochmaßen.

As the dimensions of H 155 are different from RG 58 similar cables, we use 2 double slotted clamps for the mass and two center pins with different holes for the solder contact.

N-UG 23

N-Kupplung für RG 213U, Lötversion

*      N-Kupplung für RG 213U

*      Typ N-Steckverbinder

*      Bestellnummer UG 23

*      Ausführung RG213U / Kupplung

*      Anschluss Lötversion

*      RoHS: konform

N-UG 23 -15

N-Norm Kabel-Buchse für Koaxialkabel (ca. 15 mm)

*       N-UG 23 - 15 TA mit Dichtungsring

*       N-Kabel-Buchse für Ecoflex 15, Ecoflex 15 Plus, LMR 600 u.ä.

*       Typ N-Steckverbinder

*       lötfrei - solderless - sans souder - senza saldare

*       Bestellnummer N-UG 23-15

*       RoHS: konform







Ein Silikon-O-Ring verhindert ein Eindringen von Wasser
durch das Gewinde.
A silicon-O-ring prevents that water may penetrade through the thread



N-UG 23 - Air

N-Kupplung für Aircom Plus, Lötversion



*      N-Kupplung für Aircom Plus

*      Typ N-Steckverbinder

*      Bestellnummer UG 23 Air

*      Ausführung Aircom Plus

*      Anschluss Lötversion

*      RoHS: konform

N-UG 23-58

N-Kupplung für RG 58, Crimpversion
Mittelpin zum löten



*      N-Kupplung für RG 58 - Mittelpin zum löten

*      Typ N-Steckverbinder

*      Bestellnummer UG 23-58

*      Ausführung Stecker auf RG 58

*      Anschluss Crimpversion

*      Ø 18.2 mm

Länge 27.5 mm

*      RoHS: konform

N-UG 23 SL-TA

N-Norm Buchse lötfrei - solderless

N – 23-SL TA

Löt-N-Buchse TresAlloy



50 Ohm lötfrei -N-Kabelbuchse, nickelfreie Oberfläche



50 Ohm N-jack-solderless-connector, nickel-free finish



PTFE-Dielektrikum, vergoldeter Mittelstift, diamagnetisch



PTFE insulation, gold plated center pin

Verwendbar

Ecoflex 10, HyperFlex 10, H 2010, H 2010 FRNC = Calorix 10,  Ultraflex 10, Neoflex 10,

tob e used for

H 2007, HIGHFLEXX 7, Aircell 7, Ultraflex 7, LMR 300 and similar Ecoflex 10, HyperFlex 10, H 2010, H 2010 FRNC = Calorix 10,  Ultraflex 10, Neoflex 10,

RoHS: konform

Ja/Yes



 Zwei Mittelkontakte ermöglichen die Verwendung der o.a.
Koaxialkabel. Siehe unten!
There are two different center pins. So UG 23 SL-TA can be
used for many cables



Zwei PTFE-Scheiben (wärmebeständiges Material) fixieren die Nase des
Mittelkontaktes so, dass der Kontakt immer dieselbe korrekte Position im
Steckergehäuse einnimmt.
Eine fehlerhafte Montage wird somit vermieden.



UG 23 SL-TA ist mit 2 Mittelkontakten versehen:

Erster Kontakt (links)

einteiliger Kragen für



H 2000 Flex



H 1000



LMR 400



RG 213 U



RG 214 U

 2. Kontakt (rechts)

zweiteiliger Kragen für



Ecoflex 10





Ecoflex 10 plus



H 2010



H 2010 FRNC



Neoflex 10



HyperFlex 10



Ultraflex 10



Calorix 10



und ähnliche







N - 23 TA

N-Norm Buchse für 10,3 mm Koaxialkabel
N-jack for 10,3 mm coaxcables

N – 23 TA

50 Ohm Löt-N-Buchse



50 Ohm N-jack-solder-connector



PTFE-Dielektrikum, vergoldeter Mittelstift



PTFE insulation, gold plated center pin

N-Crimp-Stecker für

HyperFlex 10, H 2010, H 2010 FRNC = Calorix 10, Ecoflex 10, Ultraflex 10, Neoflex 10, H 2000 Flex, H 1000, LMR 400,
MMR 400, u.ä.

N-plug crimp for

HyperFlex 10, H 2010, H 2010 FRNC = Calorix 10, Ecoflex 10, Ultraflex 10, Neoflex 10,  H 2000 Flex, H 1000, LMR 400,
MMR 400, and similar



Auf den Mittelstiften sind 2 "Nasen", die die Rückhaltevorrichtung bilden.

Zwei PTFE-Scheiben (wärmebeständiges Material) fixieren die Nase des
Mittelkontaktes so, dass der Kontakt immer dieselbe korrekte Position im
Steckergehäuse einnimmt.
Eine fehlerhafte Montage wird somit vermieden.

  N 23 TA

N 23 TA has got 2 center pins

N 23 TA ist mit 2 Mittelkontakten versehen

Norm

IEC 61 169-16

1st center pin

small hole to solder for

Erster Kontakt

kleines Lötloch für

Schutzklasse
Protection code

IP 67



H 2000 Flex



H 2000 Flex

Lebensdauer (Steckungen)
Life time (plug cycles

≥500



Aircom Premium



Aircom Premium

Material Pin
Material pin

diamagnetisch
diamagnetic



RG 213 U



RG 213 U

Material (Metallteile
außer Pin)
material (metal parts excl. pin)



CuZn39PB3



H 1000



H 1000

Material Isolierhülse
material insulator

PTFE



LMR 400



LMR 400

Material Anpressdichtung
material gasket

Gummi
rubber



RG 214 U



RG 214 U

Material O-Ring
material O-ring

Gummi
rubber

2nd center pin

big hole to solder for

Zweiter Kontakt

Großes Lötloch für

Oberfläche Mittelstifte
surface pins

vergoldet
gold plated



Ecoflex 10



Ecoflex 10

Temperaturbereich
operating temperature

- 55°C / +155°C



Ecoflex 10 plus



Ecoflex 10 plus

RoHS konform
RoHs com pliant

ja / yes



H 2010



H 2010

Gewicht
weight

55 g



H 2010 FRNC



H 2010 FRNC

Betriebsspannung
working voltage

≤ 1000 V RMS



Neoflex 10



Neoflex 10

VSWR

≥ 1,07 (1 GHz)



Ultraflex 10



Ultraflex 10

Durchgangswiderstand innen
inner contact resistance

≤ 1,5 mΩ



Calorix 10



Calorix 10

Durchgangswiderstand außen
outer contact resistance

≤ 1,0 mΩ



Hyper Flex 10

and similar



Hyper Flex 10

und ähnliche

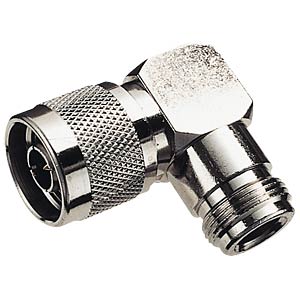

N-UG 27 U

N-Winkelstück, Stecker/Buchse

*      N-Winkelstück, Stecker/Buchse

*      Typ N-Steckverbinder

*      RoHS: konform
