Material 43 - H 99

!

Pb- free and RoHS compliant

Alle Bauteile (Ferrite) sind Pb frei und RoHS compliant

Alle Ringkerne sind - RoHS: konform

AL- WERT

             AL-Wert      (mH/1000 Wdg.)

                                                (-) =  Wird nicht hergestellt

 Permeabiltät m = 850   m = 125 m = 40   m = 40  m = 20  m = 5000  m = 2000  m = 5000
 Kerntyp  43  61  63  67  68  72  75  77
 FT 23  188  24,8  7,9  7,8  4  365  950  356
 FT 37  420  55,3  17,7  17,7  8,8  795  2200  796
 FT 50  523  68,0  22,0  22,0  11  1000  2700  990
 FT 50 A  570  75,0  24,0  24,0  12  1090  2900  1080
 FT 50 B  1140  150,0  48,0  48,0  12  2150  ----  2160
 FT 82  557  73,3  22,4  22,4  11,7  1070  3000  1060
 FT 87  ------  ------  -----  ----  ----  ----  ----  -----
 FT 87A  ------  -------  ------  -----  ----  -----  -----  -----
 FT 114  603  79,3  25,4  25,4  12,7  1150  3100  1140
 FT 114 A  ------  146,0  -----  -----  ----  ----  ----  -----
 FT 140  952 140,0   45,0  45,0  -----  2350  6700  2340
 FT 140 A  ------  ------  -----  ------  ------  -----  -----  -----
 FT 150  ------  -------  ------  ------ -------  -----  -----  -----
 FT 150 A  -------  ------  ------  -----  ------  -----  -----  -----
 FT 193  -------  -------  -------  -----  ------  -----  ----  -----
 FT 193 A  -------  --------  ------  -----  -----  -----  -----  ------
 FT 240  1240  173,0  53,0  53,0  -----  2940  6845 2950



Permeabiltät    m = 2000  m = 5000  m = 20 m = 3000   m = 290  m = 10.000  m = 15.000
 Kerntyp  82  85  86  93  96  98  99
 FT 23  350  950  4  -----  -----  2940  ----
 FT 37  790  2200  8,8  -----  -----  6590  ----
 FT 50  950  2700  11  -----  -----  ------  ----
 FT 50 A  1050  2900  12  ------  ------  -----  5936
 FT 50 B  2100  ----  12  -----  ------  -----  6040
 FT 82  1500  3000  11,7  ------  ------  -----  -----
 FT 87  -------  ----  ----  180  -----  -----  -----
 FT 87 A  ------  ----  ----  3700  ------  -----  ------
 FT 114  1100  3100  12,7  1902  ------  -----  ------
 FT 114 A    -----  ----  -----  -------  ------  ------
 FT 140  2300  6700  -----  -----  ------  ------  ------
 FT 140 A    -------  -----  ----    ------  -----  -------
 FT 150   -------  -----  ----  2640  -----   -----  ------
 FT 150 A  ---------  -----  ----  5020  4508 16695  16700
 FT 193   ---------  -----  ----  3640  -----  -----  11800
 FT 193 A   -------  ------  ----  4460   ----  ------  ------
 FT 240  2960  6800  -----  4880  4912  ------  13690

 Kernmischung 43  61  63   67  72  77
 Farbe  Intern  Intern  Intern  Intern  Intern  Intern
 Permeabilität  m = 850  m = 125  m = 40  m = 40  m = 2000  m = 5000

 Frequenzbereich Resonanz MHz

  0,01-1MHz  0,2-10 MHz  15 - 25 MHz 10-80 MHZ  0,001-2 MHz  0,001-1 MHz
 Frequenzbereich Breitband MHz  1-50 MHz 10-200 MHz 50-500 MHz 25-200 MHz 0,5-30 MHz 0,5-20 MHz
 Frequenzbereich Drossel MHz  30-600 MHz  200-1000 MHz  500-2000 MHz 350-1500 MHz 10-50 MHz 10-50 MHz



Kernmischung

82

 85

86

 93

 96

 98

 99

 Farbe  Intern  Intern  Intern  Intern Intern   Intern  Intern
 Permeabiltät  2000  5000  20  3000  290  10.000  15.000

Frequenzbereich Resonanz MHz

 10KHz-

1,0 MHz

1KHz-

1 MHz

  80-180 MHz 1 KHz -1 MHz  1KHZ-30MHz  1KHz-250KHz  1KHz-150MHz

Frequenzbereich Breitband MHz

  0,5-25 MHz  0,15-12 MHz  200-1000 MHz  0,5-30 MHz  50-500 MHz  1KHz-1MHz  1KHz-1MHz
Frequenzbereich Drossel MHz  11-55 MHz  1,0-20 MHz  1000-5000 MHz  1-20 MHz  20-3000 MHz  100KHz-1MHz  1KHz-500 KHz

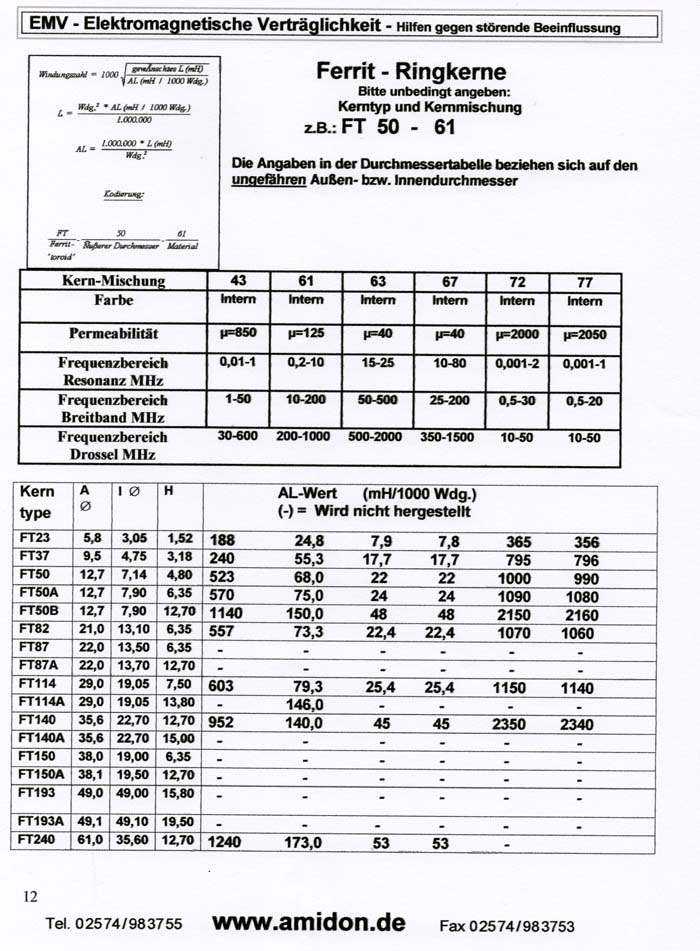

Material 43 bis 77

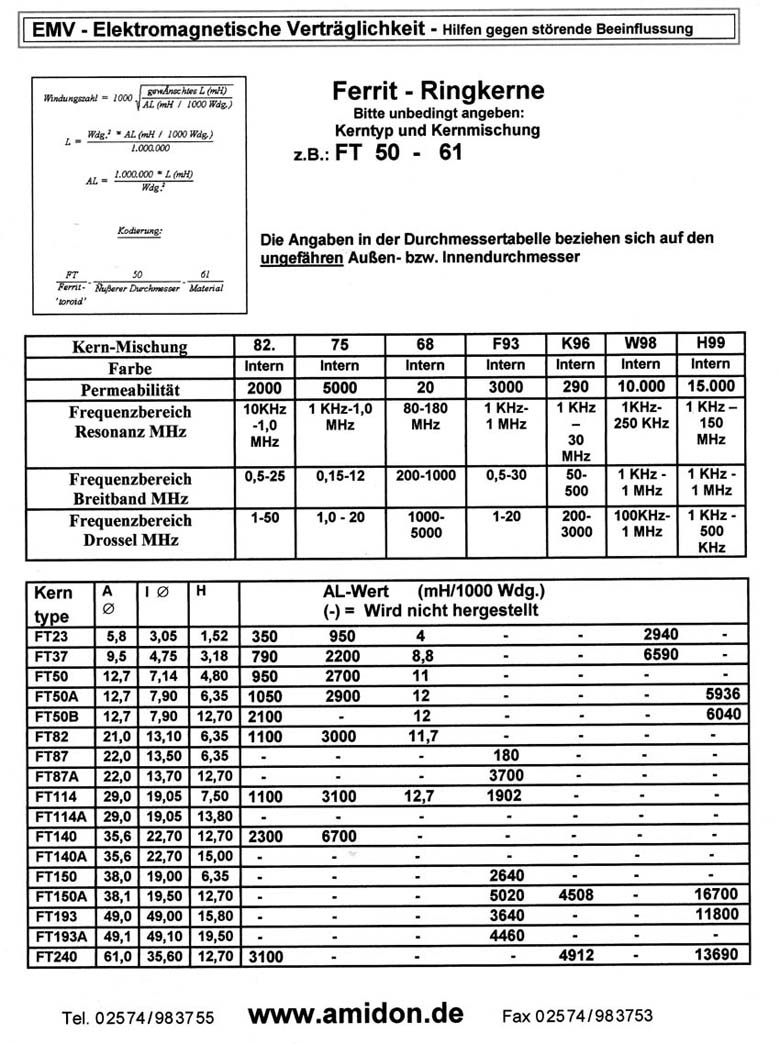

Material 82 bis H 99

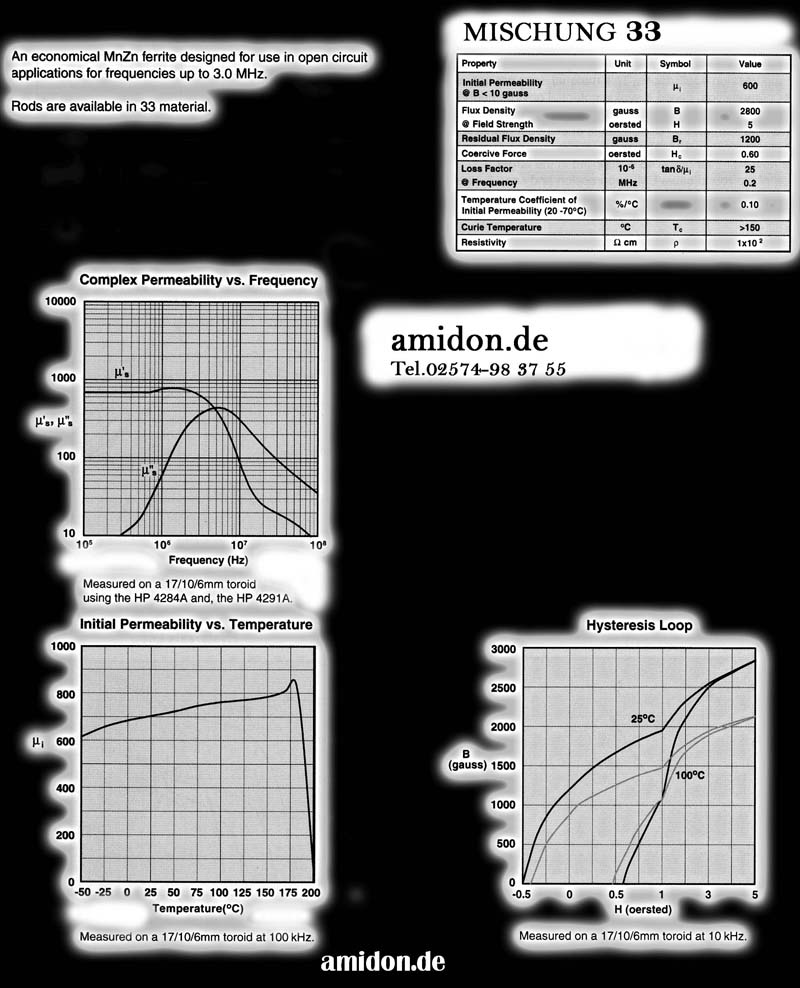

Material-33 - Permeabilität - µ 800

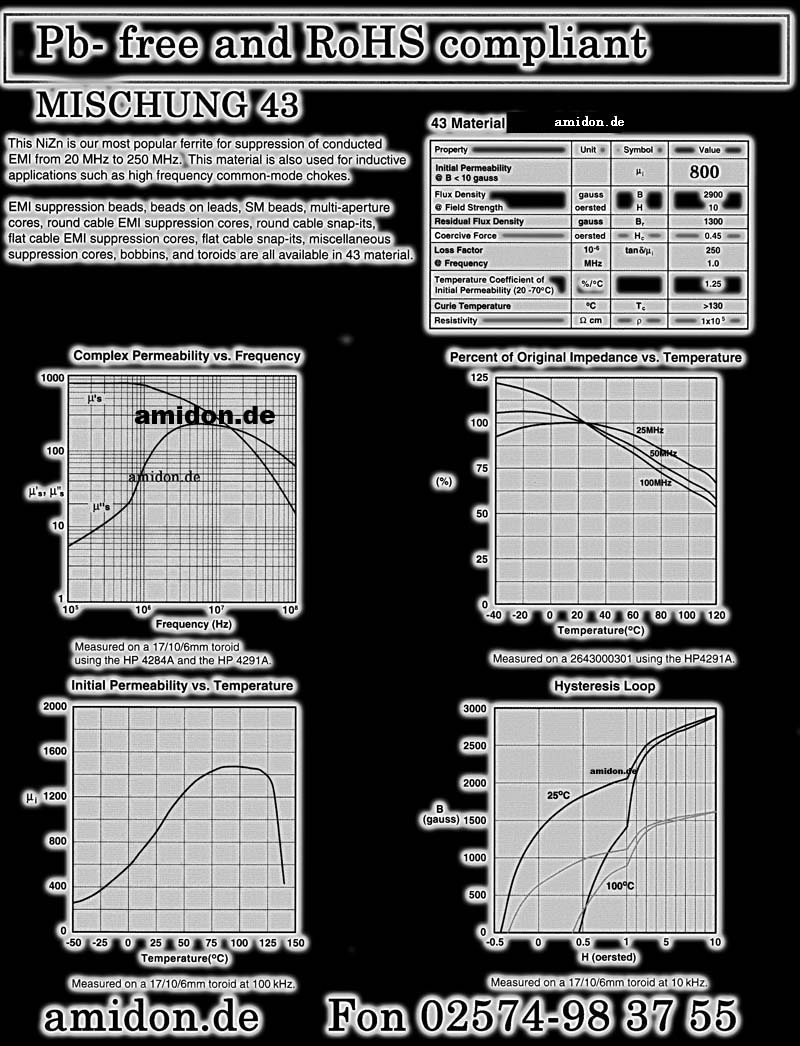

Material-43 - Permeabilität - µ 800

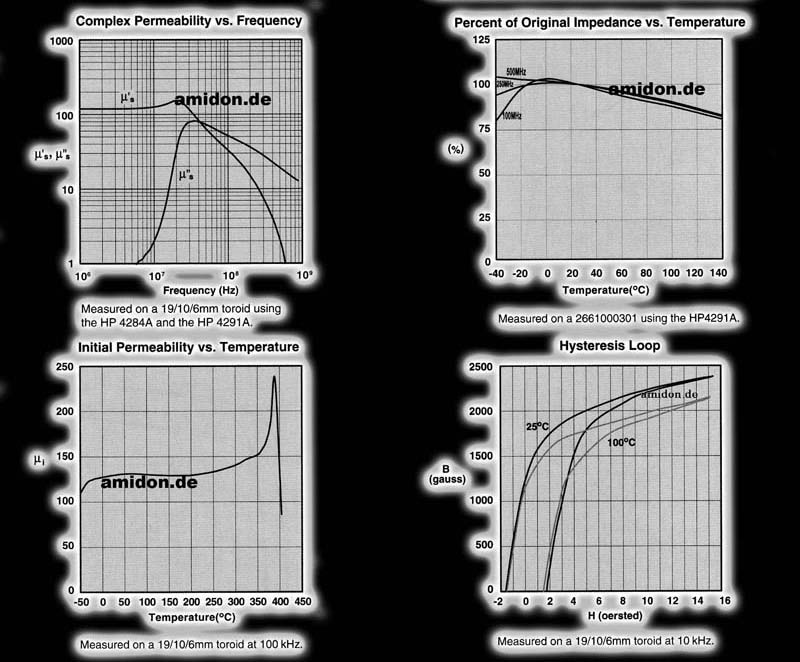

Material - 61

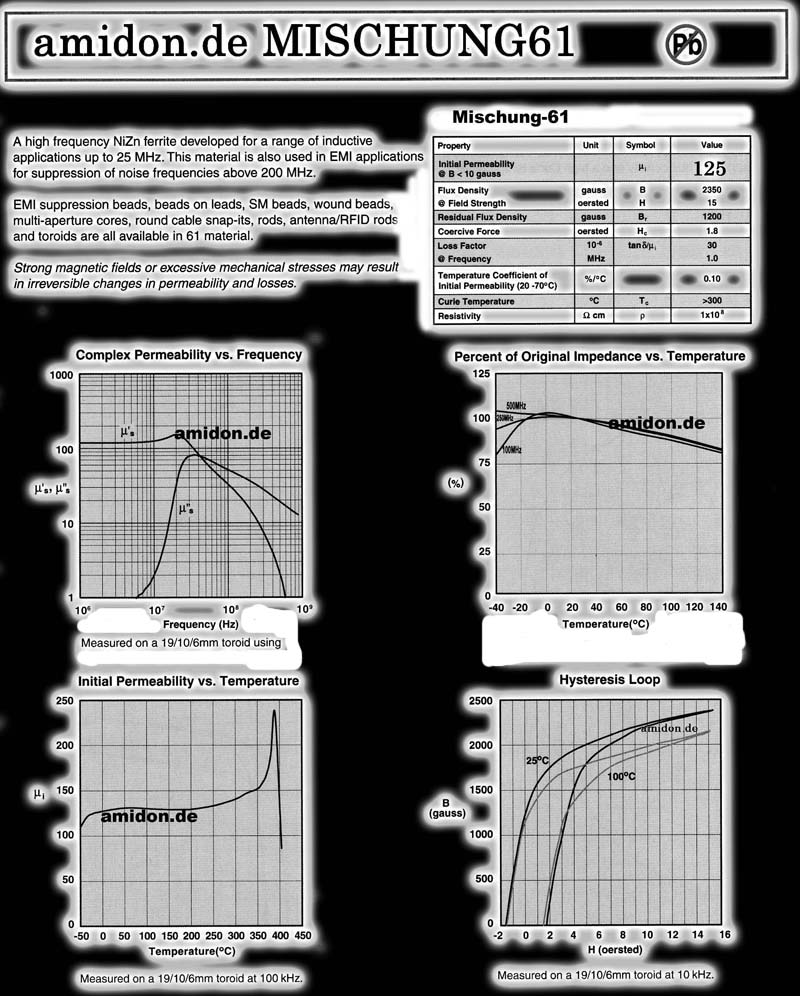

Material-61



Material-63 - Permeabilität - µ 40



Bitte Lupe klicken



Zurück zu Ferrit- Kerne-Übersicht

Material-64 - Permeabilität - µ 250

ccccc

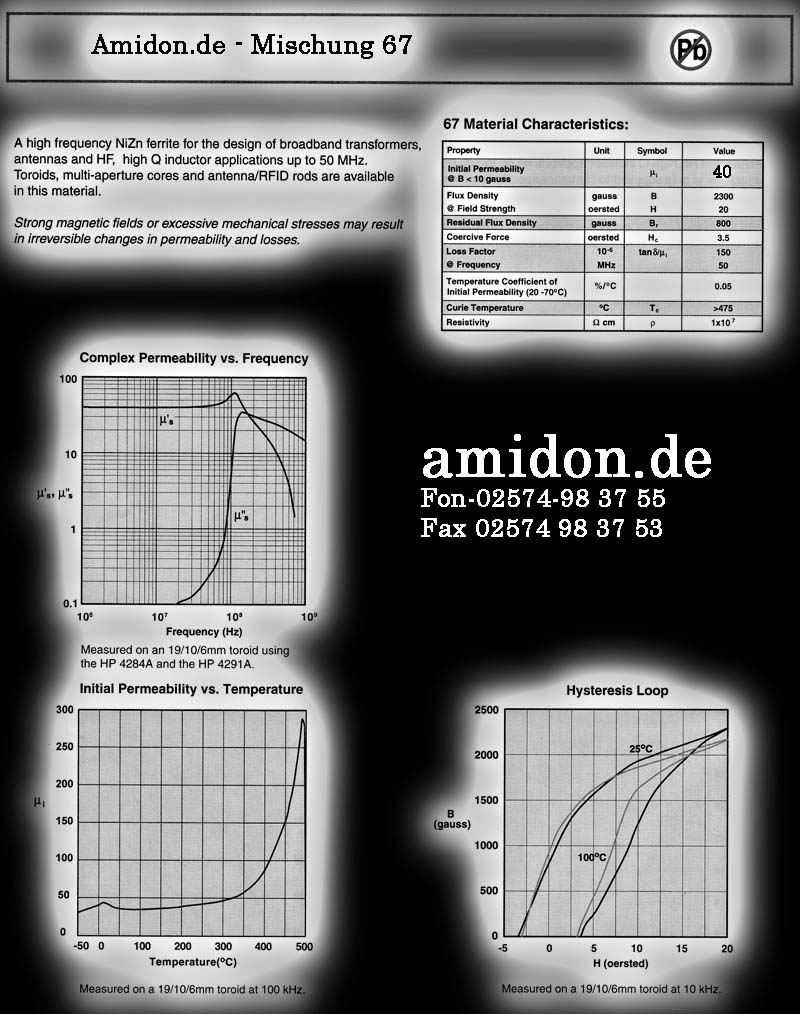

Material-67 - Permeabilität - µ 40



Material-68 - Permeabilität - µ 20



Material-72 -Permeabilität - µ 2000



Material-72 -Permeabilität - µ 2000

Material-73 - Permeabilität - µ 2500



Material-73 - Permeabilität - µ 2500



Material 75



Amidon-Ferrit

Material-77 -Permeabilität - µ 2000



Bitte Lupe klicken



Zurück zu Ferrit- Kerne-Übersicht

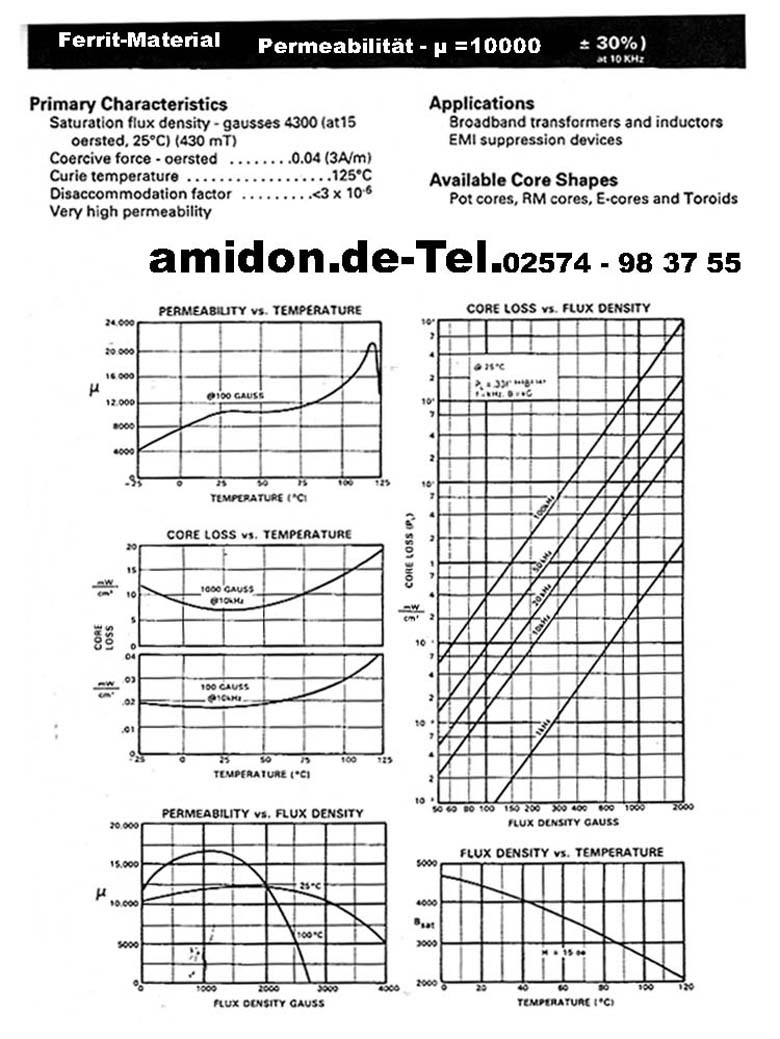

Material-W76/98 - Permeabilität - µ 10.000



Material-W76/98 - 1 - Permeabilität - µ 10000



Material-77 -Permeabilität - µ 2000

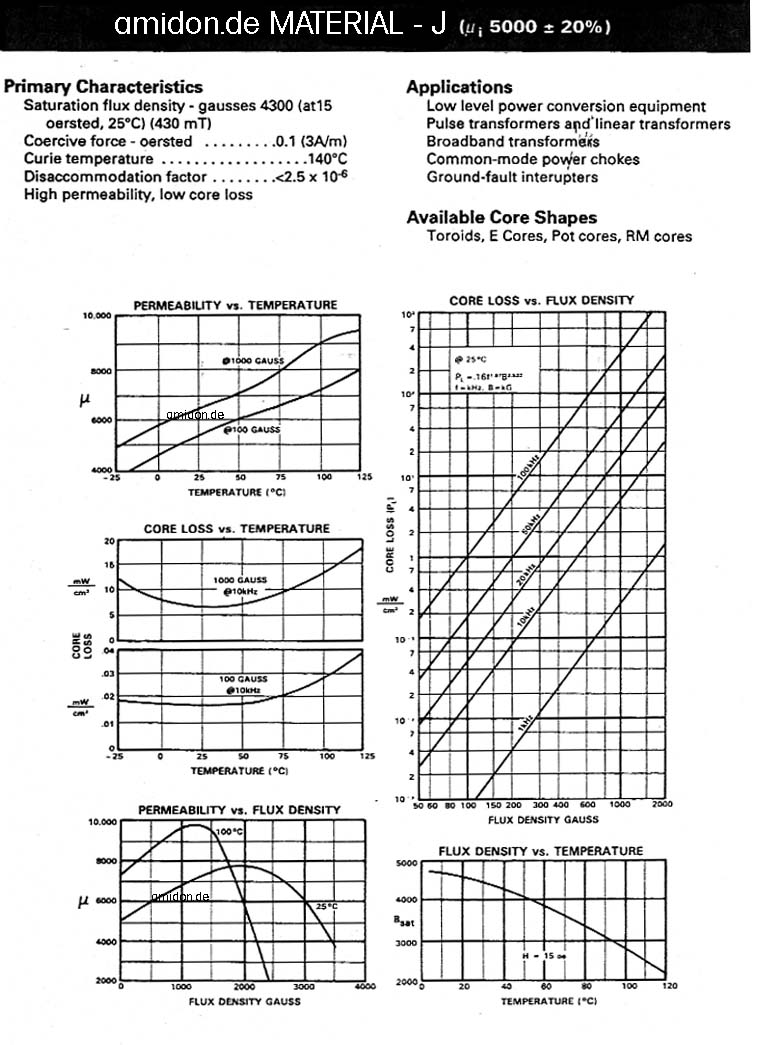

Material - J - Permeabilität - µ 5000



Material J
