FB43-201

50 Stück Sonderaktion bis 31.12.2011

Broadband Frequencies 25-300 MHz

Dämpfungsperlen sind für alle Frequenzbereiche erhältlich.

Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

43 Material Good for 25Mhz - 300Mhz

Impedanz bei 10 MHz

Impedanz bei 25 MHz

Impedanz bei 100 MHz

Impedanz bei 250 MHz

 17  Ω

 26 Ω

 40 Ω

 56 Ω

 Außen:

 1,9 mm ±0.20 ["OD"] -

 Loch

 1,1mm ±0.10["ID"] -

 Länge

 3,8 mm ±0.25["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 360

 Impedanzfaktor

 0,70

 Volumenwiderstand Ohm/cm

 105

 Frequenzbereich f. Drosselanwendung

 Oberwellen im Bereich

 Frequenzbereich Breitband

 Frequenzbereich Resonanz



 200-2000 MHz

 25-300 MHz

 1 - 50 MHz

 0,01 - 1 MHz



Bauform

 Type 1



Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB64-201

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Impedanz bei MHz

Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz



 Außen:

 1,9 mm ±0.20 ["OD"] -

 Loch

 1,1 mm ±0.10["ID"] -

 Länge

 3,80 mm ±0.25["ID"]

 Permeabilität µ

 250

 AL-Wert[nH/Wdg.²]

 110

 Impedanzfaktor

 0,70

 Volumenwiderstand Ohm/cm

 108

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Breitband

 Frequenzbereich Resonanz

 200-2000 MHz

 5 - 200 MHz

 0,05 - 4 MHz

Bauform

 Type 1



Eigenschaften

64

Anfangspermeabilität

250

Max.Permeabilität

375

Sättigungsflußdichte

10 Oe (Gauß)

2200

Remanenzflußdichte

10 Oe (Gauß)

1100

Curie  Temperatur (°C)

210

Vol.Widerstand Ω/cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,10

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB73-201

Lower Frequencies < 50 MHz

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz



 Außen:

 1,9 mm ±0.20 ["OD"] -

 Loch

 1,1 mm ±0.10["ID"] -

 Länge

 3,80 mm ±0.25["ID"]

 Permeabilität µ

 2500

 AL-Wert[nH/Wdg.²]

3000

 Impedanzfaktor

 0,70

 Volumenwiderstand Ohm/cm

 102

 Frequenzbereich f. Drosselanwendung

Frequenzbereich Resonanz

Frequenzbereich Breitband

10-50 MHz

0,001 - 1 MHz

0,5 - 25 MHZ

Bauform

 Type 1





Eigenschaften

73

Anfangspermeabilität

2500

Max.Permeabilität

4000

Sättigungsflußdichte

10 Oe (Gauß)

4000

Remanenzflußdichte

10 Oe (Gauß)

1250

Curie  Temperatur (°C)

160

Vol.Widerstand Ω/cm

10 ²

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,80

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB43-301*

 Broadband Frequencies 25-300 MHz

Dämpfungsperlen: FB-43-301

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 30 bis 200 MHz (RF Noise) eingesetzt.

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

Impedanz bei 10 MHz

Impedanz bei 25 MHz

Impedanz bei 100 MHz

Impedanz bei 250 MHz

  29 Ω

  46 Ω

  60 Ω

  83 Ω

 Außen

 3,5 mm ±0.20 ["OD"]

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 06.00 mm ±0.25["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 1020

 Impedanzfaktor

 2,0

 Volumenwiderstand Ohm/cm

 105

Frequenzbereich f. Drosselanwendung

Frequenzbereich Breitband

Frequenzbereich Resonanz



30 - 600 MHz

1 - 50 MHz

0,01 - 1 MHz

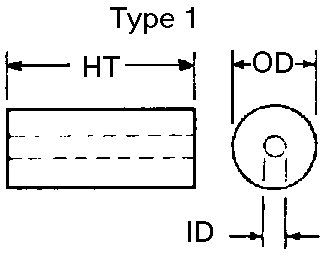

Bauform

 Type 1





Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB61-301*

 Higher Frequencies 250-2000 MHz

Dämpfungsperlen:FB(FP)-61-301

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt.

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

61 Material Good for 250Mhz - 1000Mhz

Impedanz bei 100 MHz

Impedanz bei 250 MHz

Impedanz bei 500 MHz

Impedanz bei 1000 MHz

  54 Ω

  82 Ω

 103 Ω

 120 Ω

 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 7,0 mm ±0.5["H"]

 Permeabilität µ

 125

 AL-Wert[nH/Wdg.²]

 300

 Impedanzfaktor

 2,0

 Volumenwiderstand Ohm/cm

 108

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Breitband

 Frequenzbereich Resonanz

 200 - 2000 MHz

 10 - 200 MHz

 0,2 - 10 MHz

Bauform

 Type 1



Eigenschaften

61

Anfangspermeabilität

125

Max.Permeabilität

450

Sättigungsflußdichte

10 Oe (Gauß)

2150

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

350

Vol.Widerstand Ω/cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,15



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB73-301

 Lower Frequencies < 50 MHz

Dämpfungsperlen: FB(FP)-73-301

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.



Impedanz bei 1MHz

Impedanz bei 5 MHz

Impedanz bei 10 MHz

Impedanz bei 25 MHz

 15,5 Ω

 37,5 Ω

 57 Ω

 63 Ω

 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 ca-6.00 mm ±0.5["ID"]

 Permeabilität µ

 2500

 AL-Wert[nH/Wdg.²]

 3000

 Impedanzfaktor

 2,0

 Volumenwiderstand Ohm/cm

 102

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Resonanz

 Frequenzbereich Breitband

 10-50 MHz

 0,001 - 1 MHz

 0,5 - 25 MHz

Bauform

 Type 1



Eigenschaften

73

Anfangspermeabilität

2500

Max.Permeabilität

4000

Sättigungsflußdichte

10 Oe (Gauß)

4000

Remanenzflußdichte

10 Oe (Gauß)

1250

Curie  Temperatur (°C)

160

Vol.Widerstand Ω/cm

10 ²

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,80

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB43-401

     Broadband Frequencies 25-300 MHz

Dämpfungsperlen sind für alle Frequenzbereiche erhältlich.

Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

43 Material Good for 25Mhz - 300Mhz

Impedanz bei 10 MHz

Impedanz bei 25 MHz

Impedanz bei 100 MHz

Impedanz bei 250 MHz

 36 Ω

 55 Ω

 82 Ω

 97 Ω

 Außen:

 5,10 mm ±0.25 ["OD"] -

 Loch

 1,45 mm ±0.25 ["ID"] -

 Länge

 06.35 mm ±0.25 ["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 360

 Impedanzfaktor

 0,70

 Volumenwiderstand Ohm/cm

 105

 Frequenzbereich f. Drosselanwendung

 Oberwellen im Bereich

 Frequenzbereich Resonanz

 Frequenzbereich Breitband

 200-2000 MHz

 25-300 MHz

 0,01 - 1 MHz

 1 - 50 MHz

Bauform

 Type 1



Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB50B-61

 Higher Frequencies 250-1000 MHz

FB-FT-50B61



MATERIAL 61 (Permeabilität 125)

Ein Nickel-Zink-Material, das mittlere Temperaturstabilität, aber eine hohe Güte bietet (0,2 bis 15 MHz). In erster Linie Ersatz als Ringkern in Spulen hoher Güte.



FB-FT50B-61

Frequency Range: Higher Frequencies 200-1000 MHz (61 material) Description: 61 ROUND CABLE CORE Application: Suppression Components Where Used: Cable Component Part Type: Round Cable EMI Suppression Cores



Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz









 Außen:

 12,7 mm ±0.20 ["OD"] -

 Loch

7,90 mm ±0.10["ID"] -

 Länge

 12,70 mm ±0.25["ID"]

 Permeabilität µ

 125

 AL-Wert[nH/Wdg.²]



 Impedanzfaktor



 Volumenwiderstand Ohm/cm



 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Breitband

 Frequenzbereich Resonanz

 200-2000 MHz

 10 - 200 MHz

 0,2 - 10 MHz

Bauform







Eigenschaften

61

Anfangspermeabilität

125

Max.Permeabilität

450

Sättigungsflußdichte

10 Oe (Gauß)

2150

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

350

Vol.Widerstand Ω/cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,15



61 Material

A high frequency NiZn ferrite developed for a range of inductive applications up to 25 MHz. This material is also used in EMI applications for suppression of noise frequencies above 200 MHz. EMI suppression beads, beads on leads, SM beads, wound beads, multi-aperture cores, round cable snap-its, rods, antenna/RFID rods, and toroids are all available in 61 material. Strong magnetic fields or excessive mechanical stresses may result in irreversible changes in permeability and losses.

61 Material and is designed for inductive applications up to 25 MHz and also suppresses noise frequencies from 200 MHz to 1000 MHz



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

Bitte Lupe Klicken

Zurück zu Ferrit- Hülse-Übersicht

VK200

Zur Entkopplung und Störstrahlverminderung von elektronischen Schaltungen, Motoren usw., Drossel-ø 6 mm, Länge 10 mm. 2,5 Windungen. 6- Loch Frequenzbereich Drosselanwendung 0,001 - 1 MHz Frequenzbereich Breitband 0,2 - 10 MHZ Frequenzbereich Resonanz 5 - 15 MHz Eigenschaften VK 200 Anfangspermeabilität 5000 Max.Permeabilität 8000 Sättigungsflußdichte 10 Oe (Gauß) 1400 Curie Temperatur (°C) >140 Vol.Widerstand Ω/cm 10² Temp.Koeffizient %/°C (20 °C …….70 °C) 0,90
