Material 26

       Material #26, Kennfarbe Gelb/weiß, Permeabilität 75 m, DC bis 1 MHz, niedrige Güte (Q

Kern-Typ

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T 12-26

0.32

0.16

0.13







100

T 16-26

0.41

0.20

0.15

0.930

0.015

0.014

145

T 20-26

0.51

0.22

0.18

1.150

0.023

0.026

185

T 25-26

0.65

0.31

0.24

1.500

0.037

0.045

245

T50 -26

1.30

0.75

0.48

3.20

0.121

0.387

320

T68- 26

1.70

0.93

0.48

4.24

0.196

0.831

420

T80 -26

2.00

1.24

0.64

5.15

0.242

1.246

450

T94 -26

2.40

1.43

0.79

6.00

0.385

2.310

590

T106-26

2.70

1.43

1.11

6.50

0.690

4.485

900

T130-26

3.30

1.98

1.11

8.29

0.730

6.052

785

T157-26

4.00

2.37

1.45

10.05

1.140

11.457

970

T184-26

4.70

2.40

1.80

11.12

2.040

22.685

1640

T200-26

5.00

3.17

1.40

12.97

1.330

17.250

895

T200A-26

5.00

3.17

2.54

12.97

2.420

31.387

1525

T225-26

5.70

3.55

1.40

14.56

1.508

21.956

950

T225A-26

5.70

3.55

2.54

14.56

2.730

39.794

1600

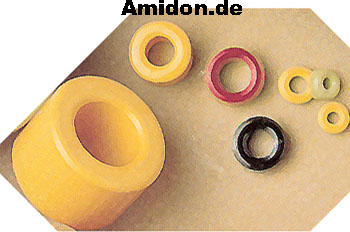

T300-26

7.62

4.89

1.27

19.83

1.810

35.892

800

T300A-26

7.62

4.89

2.54

19.83

3.580

70.991

1600

T400-26

10.00

5.63

1.65

24.93

3.6660

91.244

1300

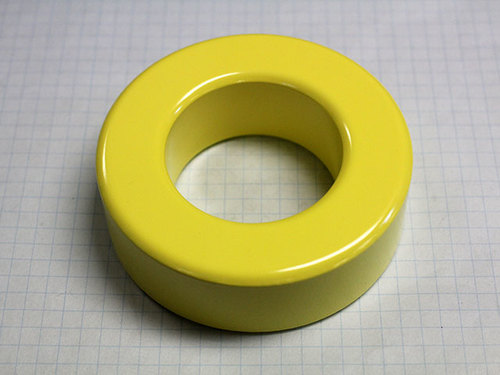

T400A-26

10.00

5.63

3,00

24.93

7.432

185.280

2600

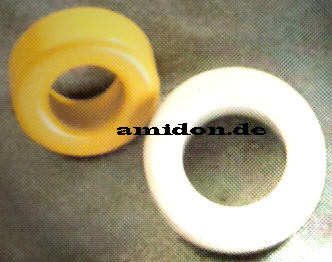

T520-26

13.20

7.82

2.03

33.10

5.240

173.000

1490

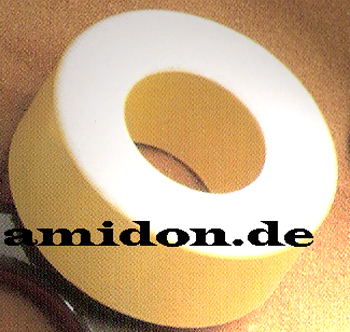

T650-26

16.50

8.90

5.08

39.90

18.40

734.000

4340

!


T12-26

MATERIAL 26 (Permeabilität 70) -26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist. Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. 50/60Hz - bis 500 kHz für Leistungsan Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln 50/60 Hz, EMI-Netz Drosseln DC-Drosseln <50 kHz Leistungsfaktor-Korrektur Drosseln <50 kHz.
MATERIAL 26 (Permeabilität 70) Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln 50/60 Hz, EMI-Netz Drosseln DC-Drosseln <50 kHz Leistungsfaktor-KorrekturDrosseln <50 kHz. Bestell-nummer Farbcode Perme-abilität Fre-quenz-bereich Außen mm Innen mm Höhe mm AL-Wert/100 Wdg. AL-Wert nH/N2 T12-26 Gelb/weiß µ 70 DC bis 1 MHz 3,18 1,57 1,27 100 µH 10


T12-36

MATERIAL 36 (Permeabilität 75) -26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist. Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. 50/60Hz - bis 500 kHz für Leistungsan Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln 50/60 Hz, EMI-Netz Drosseln DC-Drosseln <50 kHz Leistungsfaktor-Korrektur Drosseln <50 kHz.
Bestell-nummer Farbcode Perme-abilität Fre-quenz-bereich Außen mm Innen mm Höhe mm AL-Wert/100 Wdg. AL-Wert nH/N2 T12-36 Weiß/gelb µ 75 DC-1 MHz 3,18 1,57 1,27 100 µH 10


T16-26



MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.



Bestell-nummer

Farbcode

Perme-abilität

Fre-quenz-bereich

Außen

mm

Innen

mm

Höhe

mm

AL-Wert/100 Wdg.

AL-Wert

nH/N2

T16-26

Gelb/weiß

µ 70

DC-1  MHz

4,06

1,98

1,52

145 µH

14,5



Bestell-nummer

Ie (cm)

Ae (cm2)

Veff (cm3)

T16-26

0,930

0,015

0,014





T16-26 für Leistungsanwendung 50/60Hz - bis500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln,50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-KorrekturDrosseln <50 kHz.



Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T 16-26

0.41

0.20

0.15

0.930

0.015

0.014

145



Frequenzbereich: DC bis 1 MHz

AL-Wert -: 145 µH/100 Wdg.

AL-Wert: nH/N²  - 14,5

Permeabilität µ 70

Farbe: Gelb/weiß



Alle Ringkerne sind - RoHS: konform



T20-26 für Leistungsanwendung 50/60Hz - bis500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln,50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-KorrekturDrosseln <50 kHz.



Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T 20-26

0.51

0.22

0.18

1.150

0.023

0.026

185

Frequenzbereich: DC bis 1 MHz

AL-Wert -: 185 µH/100 Wdg.

AL-Wert: nH/N²  - 18,5

Permeabilität: µ 70

Farbe: Gelb/weiß

 Alle Ringkerne sind - RoHS: konform



T25-26 für Leistungsanwendung 50/60Hz - bis500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.



Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T 25-26

0.65

0.31

0.24

1.500

0.037

0.045

235

Frequenzbereich: 0,1 - 1 MHz

AL-Wert -: 235 µH/100 Wdg.

AL-Wert: nH/N²  - 23,5

Permeabilität: µ 70

Farbe: Gelb/weiß

Alle Ringkerne sind - RoHS: konform



T30-26 für Leistungsanwendung 50/60Hz - bis500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.Bevorzugte Anwendungsbereiche: LichtDimmer-Drosseln,50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur Drosseln <50 kHz.



Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T 30-26

0.78

0.38

0.33

1.83

0.065

0.119

315

Frequenzbereich: DC bis 1 MHz

AL-Wert -: 315 µH/100 Wdg.

AL-Wert: nH/N²  - 31,5

Permeabilität: µ 70

Farbe: Gelb/weiß

Alle Ringkerne sind - RoHS: konform





T37-26

Material 26 (Permeabilität 70)
Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

Für Leistungsanwendung 50/60Hz - bis 500 kHz

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

T37-26

Gelb/weiß

9,53

5,21

3,25

µ 25

285

±10%

DC-1 MHz

1,0

gramm



AL value (nominal)

28,5 nH/ N²

Test Winding

N=50, #30 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

0,014 V

Coating Type

Yellow/White Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s



Magnetic

Dimen-

sions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm





Core Loss

Bpk

140 G

frequency

100 kHz

Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³

where Bpk expressed in gauss, fexpressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

HDC

50 Oe

Percent Initial Perm (nom.)

55.2%

Percent Initial Perm (min.)

47.4%

where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



Wire

Size

AWG

20

22

24

26

28

30

32

34

36

38

40

mm

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

12

16

21

26

34

53

51

67

84

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

13

20

32

49

76

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7



T50-26

MATERIAL 26 (Permeabílität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Anwendung - Licht-Dimmer-Drosseln, 50/60Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur Drosseln <50 kHz. Für Leistungsanwendung 50/60Hz - bis 500 kHz



Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T50-26

Gelb/Weiß

12,70

7,70

4,83

µ 70

33

±10%

DC-1 MHz

2.5

gramm

PC



AL value (nominal)

7.0 nH/ N²



Density gm/cm3

7.0



Test Winding

N=100, #32 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

0.050 V



Coating Type

Yellow/White Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



3.19 cm

0.112 cm²

0.358 cm³

0.406 cm²

6.44 cm²

2.03 cm





Core Loss

Bpk

140 G



frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

HDC

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



Wire Size

AWG

16

18

20

22

24

26

28

30

32

34

36

mm

1.250

1000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

Single Layer

Turns

12

15

20

25

32

41

51

64

81

101

127

RDC(Ω)

3.2 m

6.4 m

6.4 m

26.8 m

54,6 m

111.3 m

220.2 m

439.4 m

884.5 m

1.8

3.5

Full Winding

Turns

12 m

19

29

45

70

108

168

259

401

621

962

RDC(Ω)

3.2 m

8.1 m

19.6 m

48.3 m

119.5 m

293.2 m

725.2 m

1.8

4.4

10.8

29.6


mat26

T68-26

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln, 50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur-Drosseln <50 kHz. Für Leistungsanwendung 50/60Hz - bis 500 kHz

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T68-26

Gelb/

Weiß

17.53

9.40

4,83

µ 70

435

10%

DC - 1 MHz

5.3 gramm

PC



AL value (nominal)

43.5 nH/ N²



μi (reference)



µ 70



Density gm/cm3

7.0



Test Winding

N=100, #30 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

0.079 V



Coating Type

Yellow/White Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



4.23 cm

0.179 cm²

0.358 cm³

0.759 cm²

10.6 cm²

2.43 cm





Core Loss

BpK

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

HDC

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



AWG

14

16

18

20

22

24

26

28

30

32

34

mm

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

Turns

12

15

20

25

32

40

51

64

80

101

126

RDC(Ω)

2.4 m

4.8 m

10.1 m

20.2 m

41.1 m

81.7 m

165.6 m

330.4 m

656.9 m

1.3

2.6

Turns

12

19 m

29

45

69

107

166

256

397

614

950

RDC(Ω)

2.4 m

6.1 m

14.7 m

36.3 m

88.6 m

218.4 m

538.9 m

1.3

3.3

8.0

19.7


t80-36

T80-26

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln,50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur Drosseln <50 kHz.

Für Leistungsanwendung 50/60Hz - bis 500 kHz

Kern

Farbe

Außen

mm

Innen

mm



Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T80-26

Gelb/

Weiß

20.19

12.57



6.35

µ 70

460

±10%

DC-1

MHz

8.3 gramm

PC



AL value (nominal)

46 nH/ N²



μi (reference)



µ 70



Density gm/cm3

7.0



Test Winding

N=100, #28 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

0.10  V



Coating Type

Yellow/White Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



5.14 cm

0.231 cm²

1.19 cm³

1.14 cm²

15 cm²

2.86 cm





Core Loss

BpK

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

HDC

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=4.72E-06, c=1.65, d=0.00



AWG

10

12

14

16

18

20

22

24

26

28

30

mm

2.500

2.000

1.600

1.250

1.000

0.800

0.630

0.500

0.400

0.315

0.250

Turns

10

13

17

22

28

35

44

56

70

88

110

RDC(Ω)

0.9 m

1.9 m

4.0 m

8.3 m

16.8 m

33.3 m

66.7 m

135 m

268.3 m

536.4 m

1.1

Turns

9

14

22

34

53

82

127

197

305

472

731

RDC(Ω)

0.8 m

2.1 m

5.2 m

12.8 m

31.8 m

78.1 m

192.5 m

474.8 m

1.2

2.9

7.1



T94-26

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln,50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur Drosseln <50 kHz. Für Leistungsanwendung 50/60Hz - bis 500 kHz



Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T94-26

Gelb/

Weiß

23.93

14.22

7.92

µ 70

565

±10%

DC-Drosseln-Leistungs-drossel

15

gramm

PC



AL value (nominal)

56.5 nH/ N²



μi (reference)



µ 70



Density gm/cm3

7.0



Test Winding

N=10, #28 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

0.16  V



Coating Type

Yellow/White Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



5.97 cm

0.362 cm²

2.16 cm³

1.48 cm²

21 cm²

3.47 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

HDC

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



AWG

10

12

14

16

18

20

22

24

26

28

30

mm

2.500

2.000

1.600

1.250

1.000

0.800

0.630

0.500

0.400

0.315

0.250

Turns

12

15

20

25

32

40

51

64

80

100

126

RDC(Ω)

1.4 m

2.7 m

5.7 m

11.4 m

23.2 m

46.2 m

93.6 m

186.9 m

371.5 m

738.5 m

1.5

Turns

12

19

29

44

69

106

165

255

394

610

944

RDC(Ω)

1.4 m

3.4 m

8.3 m

20.1 m

50.1 m

122.4 m

302.9 m

744.6 m

1.8

4.5

11.1



T106-26

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln, 50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur Drosseln <50 kHz. Für Leistungsanwendung 50/60Hz - bis 500 kHz

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T106-26

Gelb/

Weiß

26.92

14.48

11.10

µ 70

930

±10%

DC-1 MHz

30

gramm

PC



AL value (nominal)

93 nH/ N²



μi (reference)



µ 70



Density gm/cm3

7.0



Test Winding

N=100, #28 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

0.29  V



Coating Type

Yellow/White Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



6.49 cm

0.659 cm²

4.28 cm³

1.53 cm²

28.1 cm²

4.39 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

HDC

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



AWG

10

12

14

16

18

20

22

24

26

28

30

mm

2.500

2.000

1.600

1.250

1.000

0.800

0.630

0.500

0.400

0.315

0.250

Turns

12

15

20

26

32

41

52

65

82

102

128

RDC(Ω)

1.7 m

3.4 m

7.3 m

15.0 m

29.4 m

59.9 m

120.8 m

240.2 m

482.0 m

953.5 m

1.9

Turns

12

19

30

46

71

110

171

264

409

633

980

RDC(Ω)

1.7 m

4.3 m

10.9 m

26.6 m

65.2 m

160.7 m

397.4 m

975.7 m

2.4

5.9

14.6



T130-26

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln,50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur Drosseln <50 kHz. Für Leistungsanwendung 50/60Hz - bis 500 kHz

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T130-26

Gelb/

Weiß

33.02

19.81

11.10

µ 70

810

±10%

DC-Drosseln-Leistungs-drossel

40

gramm

PC





AL value (nominal)

81 nH/ N²



μi (reference)

µ 70



Density gm/cm3

7.0



Test Winding

N=10, #24 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

0.31  V



Coating Type

Yellow/White Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



8.28 cm

0.698 cm²

5.78 cm³

2.93 cm²

39.8 cm²

4.73 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

HDC

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



AWG

8

10

12

14

16

18

20

22

24

26

28

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Turns

14

18

22

29

36

46

58

73

91

114

142

RDC(Ω)

1.4 m

2.8 m

5.4 m

11.4 m

22.4 m

45.6 m

91.4 m

182.9 m

362.6 m

722.4 m

1.4

Turns

15

24

37

57

88

136

211

326

504

781

1.208

RDC(Ω)

1.5 m

3.7 m

9.1 m

22.3 m

54.8 m

134.7 m

332.4 m

816.7 m

2.0

4.9

12.2



T157-26

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln, 50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur- Drosseln <50 kHz.

Für Leistungsanwendung 50/60Hz - bis 500 kHz

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)



T157-26

Gelb/Weiß

39.88

24.13

14.48

µ 70

960

±10%

DC- 1 MHZ

75

gramm



AL value (nominal)

96 nH/ N²



μi (reference)

µ 70



Density gm/cm3

7.0



Test Winding

N=100, #24 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

0.47  V



Coating Type

Green/Red Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



10.1 cm

1.06 cm²

10.7 cm³

4.34 cm²

59.7 cm²

5.92 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Turns

17

22

28

36

45

57

71

89

111

139

174



RDC(Ω)

2.1 m

4.3 m

8.6 m

17.6 m

35.1 m

70.6 m

140.0 m

279.0 m

553.4 m

1.1

2.2



Turns

23

35

54

84

130

202

312

483

747

1,157

1,790



RDC(Ω)

2.8 m

6.8 m

16.6 m

41.2 m

101.3 m

250.4 m

615.0 m

1.5

3.7

9.2

22.6





T184-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.



Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T184-26

Gelb/Weiß

46.74

24.13

18.03

µ 70

1690

±10%

DC—1 MHz

150

gramm

PC

AL value (nominal)

169 nH/ N²

μi (reference)

µ 70

Density gm/cm3

7.0

Test Winding

N=100, #24 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

0.83  V

Coating Type

Yellow/White Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

11.2 cm

1.88 cm²

21 cm³

4.34 cm²

80.9 cm²

7.32 cm



Core Loss

Bpk

140 G

Frequenzy

100 kHz

Core Loss (nominal)

83 mW/cm³

Core Loss (maximum)

95 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13

DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%

where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00

Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single Layer

Turns

17

22

28

36

45

57

71

89

111

139

174

RDC(Ω)

2.6 m

5.3 m

10.7 m

21.8 m

43.3 m

87.3 m

173.0 m

344.8 m

683.9 m

1.4

2.7

Full Winding

Turns

23

35

54

84

130

202

312

483

747

1,157

1,790

RDC(Ω)

3.5 m

8.4 m

20.6 m

50.9 m

125.2 m

309.4 m

760.0 m

1.9

4.6

11.3

27.9



T200A-26 für Leistungsanwendung 50/60Hz - bis 500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T200A-26

5.00

3.17

2.54

12.97

2.420

31.387

1525

Metalldichte 7,0 g/cm³

Frequenzbereich: DC bis 1 MHz

AL-Wert-: 1525 µH/100 Wdg.

AL-Wert: nH/N²  - 152.5

Permeabilität: µ 70

Farbe:  Weiß/gelb

Alle Ringkerne sind - RoHS: konform



T225-26 für Leistungsanwendung 50/60Hz - bis500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln, 50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur-Drosseln <50 kHz.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T225-26

5.70

3.55

1.40

14.56

1.508

21.956

950

 Metalldichte 7,0 g/cm³

Frequenzbereich: 0,01 - 1 MHz

AL-Wert-: 950 µH/100 Wdg.

AL-Wert: nH/N²  - 95,0

Permeabilität: µ 70

Farbe:  Weiß/gelb

Alle Ringkerne sind - RoHS: konform



T225A-26 für Leistungsanwendung 50/60Hz - bis 500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T225A-26

5.70

3.55

2.54

14.56

2.730

39.794

1599

Metalldichte 7,0 g/cm³



Frequenzbereich: 0,01 - 1 MHz

AL-Wert-: 1599 µH/100 Wdg.

AL-Wert: nH/N²  - 15,99

Permeabilität: µ 70

Farbe:  Weiß/gelb

Alle Ringkerne sind - RoHS: konform



T300-26 für Leistungsanwendung 50/60Hz -bis-500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln,50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur-Drosseln <50 kHz.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T300-26

7.72

4.90

1.27

19.83

1.810

35.892

800

Metalldichte 7,0 g/cm³

Frequenzbereich: DC bis 1 MHz

AL-Wert-: 800 µH/100 Wdg.

AL-Wert: nH/N²  - 80.0

Permeabilität: µ 70

Farbe:  Weiß/gelb

Alle Ringkerne sind - RoHS: konform



T300A-26 für Leistungsanwendung 50/60Hz -bis 500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln,50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur-Drosseln <50 kHz.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T300A-26

7.62

4.89

2.54

19.83

3.580

70.991

1600

Metalldichte 7,0 g/cm³

Frequenzbereich: DC bis 1 MHz

AL-Wert-: 1600 µH/100 Wdg.

AL-Wert: nH/N²  - 160.0

Permeabilität: µ 70

Farbe:  Weiß/gelb

Alle Ringkerne sind - RoHS: konform



T400-26*für Leistungsanwendung 50/60Hz - bis500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln,50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur-Drosseln <50 kHz.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T400-26

10.00

5.63

1.65

24.93

3.6660

91.244

1290

Metalldichte 7,0 g/cm³

Frequenzbereich: DC bis 1 MHz

AL-Wert-: 1290 µH/100 Wdg.

AL-Wert: nH/N²  - 12,90

Permeabilität: µ 70

Farbe:  Weiß/gelb

Alle Ringkerne sind - RoHS: konform



T400A-26 für Leistungsanwendung 50/60Hz bis 500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln,50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur-Drosseln <50 kHz.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T400A-26

10.00

5.63

3,00

24.93

7.432

185.280

2540

Metalldichte 7,0 g/cm³

Frequenzbereich: DC bis 1 MHz

AL-Wert-: 2540 µH/100 Wdg.

AL-Wert: nH/N²  - 254.0

Permeabilität: µ 70

Farbe:  Weiß/gelb

Alle Ringkerne sind - RoHS: konform



T520-26 für Leistungsanwendung 50/60Hz bis 500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln,50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur-Drosseln <50 kHz.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T520-26

13.20

7.82

2.03

33.10

5.240

173.

1480

Metalldichte 7,0 g/cm³

Frequenzbereich: DC bis 1 MHz

AL-Wert-: 1480 µH/100 Wdg.

AL-Wert: nH/N²  - 148.0

Permeabilität: µ 70

Farbe:  Weiß/gelb

Alle Ringkerne sind - RoHS: konform



T650-26 für Leistungsanwendung 50/60Hz bis 500 kHz

MATERIAL 26 (Permeabilität 70)

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet. Bevorzugte Anwendungsbereiche: Licht-Dimmer-Drosseln,50/60 Hz, EMI-Netz Drosseln, DC-Drosseln <50 kHz, Leistungsfaktor-Korrektur-Drosseln <50 kHz.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T650-26

16.50

8.90

5.08

39.90

18.40

734.000

4340

Staffelpreise: bitte Anfragen 3- 6- 9-15- 25- 50- 100- 250- 500- 1000 Stück

Metalldichte 7,0 g/cm³

Außendurchmesser: 165,00 mm

Innendurchmesser:  88,90 mm

Höhe: 50,80 mm

Frequenzbereich: DC bis 1 MHz

AL-Wert-: 4340 µH/100 Wdg.

AL-Wert: nH/N²  - 434

Permeabilität: µ 70

Farbe:  Weiß/gelb

Alle Ringkerne sind - RoHS: konform
