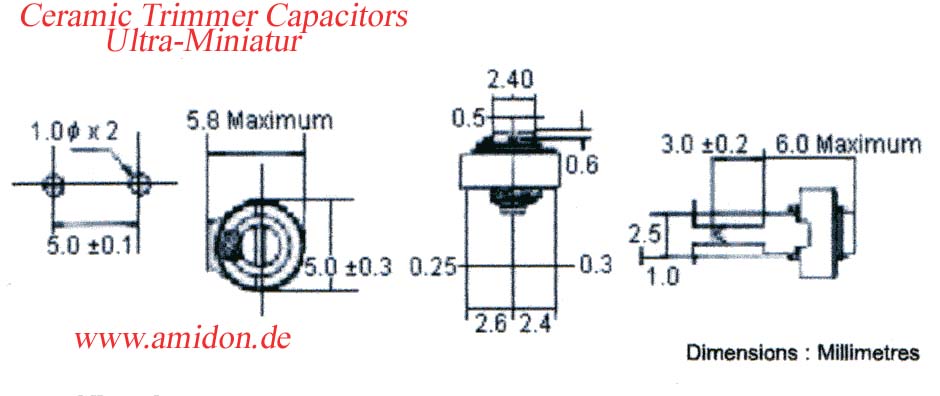

Keramische Trimmer



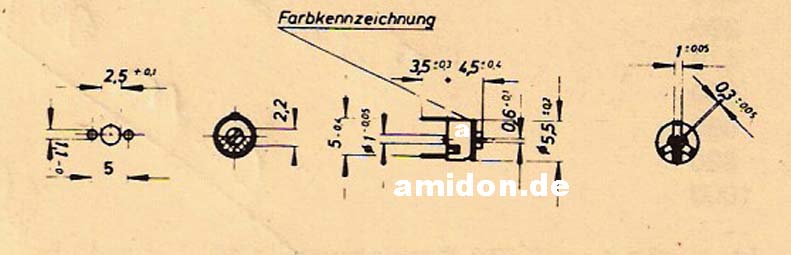

        Schaltzeichen                                                                                                                 Bohrplan



Specification



Isolationswiderstand

10

Nennspannung

200 V- max.

Q.Faktor

Bei max. C,>300; F=100 MHz

Temperaturbereich

Max. 85  ̊C



Maximum Working Voltage

200V dc.

Dielectric strenght

500V dc at maximum capacitance.

Insulation resistance

10,000MΩ at 250V dc at maximum capacitance.

Maximum working temperature

85  ̊C





Specifikation Tabelle

Artikel

Miniatur Trimmer 1,5-6 pF

Miniatur Trimmer 2,8-12,5 pF

Miniatur Trimmer 3,5-20 pF

Miniatur Trimmer

5,0-30 pF

Miniatur Trimmer

5,5-50 pF

Kapazität min.

1,5 pF

2,8 pF

3,5 pF

5,0 pF

5,5 pF

Kapazität max.

6,0 pF

12,5 pF

20 pF

30 pF

50 pF

Kapazitätswert

6,0 pF

12,5 pF

20 pF

30 pF

0 µF

Einstellungsart oben

Ja

Ja

Ja

Ja

Ja

Nennspannung

200 V

200 V

200 V

200 V

200 V

Kondensator Montage

Durchsteck-montage

Durchsteck-montage

Durchsteck-montage

Durchsteck-montage

Durchsteck-montage



Capacitor Teminals

Radial bedrahtet

Radial bedrahtet

Radial bedrahtet

Radial bedrahtet

Radial bedrahtet

Raster, Anschluss

5 mm

5 mm

5 mm

5 mm

5 mm

Betriebstemperatur

-20°C bis +80°C

-20°C bis +80°C

-20°C bis +80°C

-20°C bis +80°C

-20°C bis +80°C

Anschlussart

Radial bedrahtet

Radial bedrahtet

Radial bedrahtet

Radial bedrahtet

Radial bedrahtet

Anschlusstyp

Radial Leaded

Radial Leaded

Radial Leaded

Radial Leaded

Radial Leaded

Breite/Weite

5,8 mm

5,8 mm

5,8 mm

5,8 mm

5,8 mm

Ø Gehäuse

5,0 mm

5,0 mm

5,0 mm

5,0 mm

5,0 mm

Farbe

Rot/Red

Nil/Nil

Blau/Blue

Gelb/Yellow

Grün/Green

Frequenz,

Q- Faktor

1 MHz

1 MHZ

1 MHZ

1 MHz

1 MHZ

Gehäusetyp

Radial

Radial

Radial

Radial

Radial

Länge/Höhe, Außen

6mm

6mm

6mm

6mm

6mm

Anzahl der Pin

2

2

2

2

2

Q@VrF

300

300

300

300

300

Serie

CV05

CV05

CV05

CV05

CV05

Q (at maximum C)

F= 10 MHz

300 min

300 min

300 min

300 min

300 min

Min. Betriebstemperatur

-20°C

-20°C

-20°C

-20°C

-20°C

Max. Betriebstemperatur

80°C

80°C

80°C

80°C

80°C

Temperaturkoeffizient,

NPO ±250ppm  ̊C

N600 ±250ppm  ̊C

N750 ±300ppm  ̊C

N1500 ±300ppm  ̊C

N1500 ±500ppm  ̊C

VDC Nennspannung

200 V

200 V

200 V

200 V

200 V

Isolationswiderstand

10 MΩ

10 MΩ

10 MΩ

10 MΩ

10 MΩ

RoHs-konform

Ja

Ja

Ja

Ja

Ja

© Amidon.de-Profi-Electronic Kuhna 2011



!

Keramische-Miniatur - Trimmer 1,5-6pF

Artikel

Miniatur Trimmer 1,5-6 pF

Kapazität min.

1,5 pF

Kapazität max.

6,0 pF

Kapazitätswert

6,0 pF

Einstellungsart oben

Ja

Nennspannung

200 V

Kondensator Montage

Durchsteck-montage



Capacitor Teminals

Radial bedrahtet

Raster, Anschluss

5 mm

Betriebstemperatur

-20°C bis +80°C

Anschlussart

Radial bedrahtet

Anschlusstyp

Radial Leaded

Breite/Weite

5,8 mm

Ø Gehäuse

5,0 mm

Farbe

Rot/Red

Frequenz,

Q- Faktor

1 MHz

Gehäusetyp

Radial

Länge/Höhe, Außen

6mm

Anzahl der Pin

2

Q@VrF

300

Serie

CV05

Q (at maximum C)

F= 10 MHz

300 min

Min. Betriebstemperatur

-20°C

Max. Betriebstemperatur

80°C

Temperaturkoeffizient,

NPO ±250ppm  ̊C

VDC Nennspannung

200 V

Isolationswiderstand

10 MΩ

RoHs-konform

Ja

© Amidon.de-Profi-Electronic Kuhna 2011

Keramische-Miniatur - Trimmer 2,8-12,5pF

Artikel

Miniatur Trimmer 2,8-12,5 pF

Kapazität min.

2,8 pF

Kapazität max.

12,5 pF

Kapazitätswert

12,5 pF

Einstellungsart oben

Ja

Nennspannung

200 V

Kondensator Montage

Durchsteck-montage



Capacitor Teminals

Radial bedrahtet

Raster, Anschluss

5 mm

Betriebstemperatur

-20°C bis +80°C

Anschlussart

Radial bedrahtet

Anschlusstyp

Radial Leaded

Breite/Weite

5,8 mm

Ø Gehäuse

5,0 mm

Farbe

Nil/Nil

Frequenz,

Q- Faktor

1 MHZ

Gehäusetyp

Radial

Länge/Höhe, Außen

6mm

Anzahl der Pin

3

Q@VrF

300

Serie

CV05

Q (at maximum C)

F= 10 MHz

300 min

Min. Betriebstemperatur

-20°C

Max. Betriebstemperatur

80°C

Temperaturkoeffizient,

N600 ±250ppm  ̊C

VDC Nennspannung

200 V

Isolationswiderstand

10 MΩ

RoHs-konform

Ja

© Amidon.de-Profi-Electronic Kuhna 2011

Keramische-Miniatur - Trimmer 3,5-20pF




Artikel

Miniatur Trimmer 3,5-20 pF

Kapazität min.

3,5 pF

Kapazität max.

20 pF

Kapazitätswert

20 pF

Einstellungsart oben

Ja

Nennspannung

200 V

Kondensator Montage

Durchsteck-montage



Capacitor Teminals

Radial bedrahtet

Raster, Anschluss

5 mm

Betriebstemperatur

-20°C bis +80°C

Anschlussart

Radial bedrahtet

Anschlusstyp

Radial Leaded

Breite/Weite

5,8 mm

Ø Gehäuse

5,0 mm

Farbe

Blau/Blue

Frequenz,

Q- Faktor

1 MHZ

Gehäusetyp

Radial

Länge/Höhe, Außen

6mm

Anzahl der Pin

3

Q@VrF

300

Serie

CV05

Q (at maximum C)

F= 10 MHz

300 min

Min. Betriebstemperatur

-20°C

Max. Betriebstemperatur

80°C

Temperaturkoeffizient,

N750 ±300ppm  ̊C

VDC Nennspannung

200 V

Isolationswiderstand

10 MΩ

RoHs-konform

Ja

© Amidon.de-Profi-Electronic Kuhna 2011

Keramische-Miniatur - Trimmer 5,0-30pF



Artikel

Miniatur Trimmer

5,0-30 pF

Kapazität min.

5,0 pF

Kapazität max.

30 pF

Kapazitätswert

30 pF

Einstellungsart oben

Ja

Nennspannung

200 V

Kondensator Montage

Durchsteck-montage



Capacitor Teminals

Radial bedrahtet

Raster, Anschluss

5 mm

Betriebstemperatur

-20°C bis +80°C

Anschlussart

Radial bedrahtet

Anschlusstyp

Radial Leaded

Breite/Weite

5,8 mm

Ø Gehäuse

5,0 mm

Farbe

Gelb/Yellow

Frequenz,

Q- Faktor

1 MHz

Gehäusetyp

Radial

Länge/Höhe, Außen

6mm

Anzahl der Pin

3

Q@VrF

300

Serie

CV05

Q (at maximum C)

F= 10 MHz

300 min

Min. Betriebstemperatur

-20°C

Max. Betriebstemperatur

80°C

Temperaturkoeffizient,

N1500 ±300ppm  ̊C

VDC Nennspannung

200 V

Isolationswiderstand

10 MΩ

RoHs-konform

Ja

© Amidon.de-Profi-Electronic Kuhna 2011

Keramische-Miniatur - Trimmer 5,5-50pF

Artikel

Miniatur Trimmer

5,5-50 pF

Kapazität min.

5,5 pF

Kapazität max.

50 pF

Kapazitätswert

0 µF

Einstellungsart oben

Ja

Nennspannung

200 V

Kondensator Montage

Durchsteck-montage



Capacitor Teminals

Radial bedrahtet

Raster, Anschluss

5 mm

Betriebstemperatur

-20°C bis +80°C

Anschlussart

Radial bedrahtet

Anschlusstyp

Radial Leaded

Breite/Weite

5,8 mm

Ø Gehäuse

5,0 mm

Farbe

Grün/Green

Frequenz,

Q- Faktor

1 MHZ

Gehäusetyp

Radial

Länge/Höhe, Außen

6mm

Anzahl der Pin

3

Q@VrF

300

Serie

CV05

Q (at maximum C)

F= 10 MHz

300 min

Min. Betriebstemperatur

-20°C

Max. Betriebstemperatur

80°C

Temperaturkoeffizient,

N1500 ±500ppm  ̊C

VDC Nennspannung

200 V

Isolationswiderstand

10 MΩ

RoHs-konform

Ja

© Amidon.de-Profi-Electronic Kuhna 2011

Keramische Trimmerkondensatoren

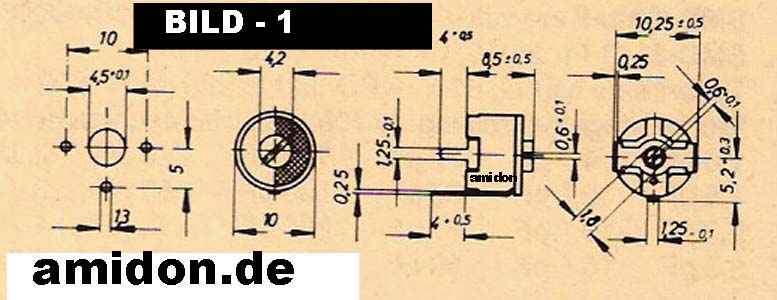

      3 Pin - 10mm



Keramische Trimmerkondensatoren

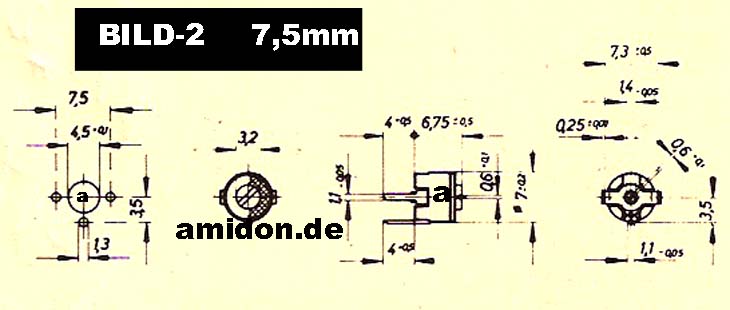

    3 Pin  - 7,5mm



Trimmerkondensator 10-40pF



Keramische Trimmerkondensatoren

Kapazität: 10 - 40pF

Typ 3

Ausführung: Liegend

Pin: 2

Raster: 10mm



Trimmerkondensator 3,5 -10pF

Keramische Trimmerkondensator

3,5 - 10 pF

Kapazität: 3,5 -10pF



3-Pin



Bitte Lupe klicken
