Q-Kurven Material 27



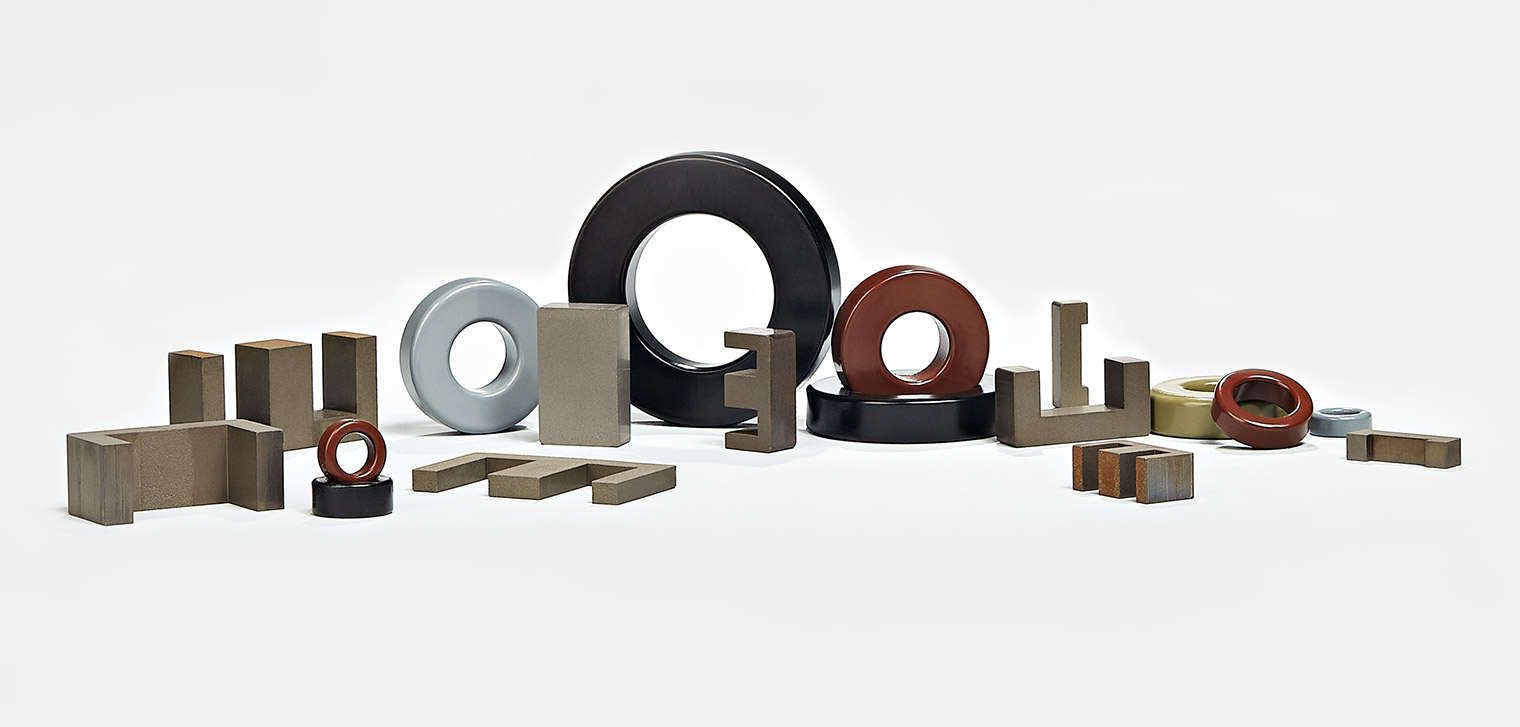

MnZn-Ferritmaterial mit einem Bereich bis zu 100 kHz für einen weiten Bereich von hohem und niedrigem Fluss Dichte induktive Designs.

MnZn ferrite material with range up to 100 kHz for wide range of high and low flux density inductive designs.

Brüniert, um scharfe Kanten zu brechen, kann Parylene C-Beschichtung bei kleineren Durchmessern enthaltenaus der Länge von 9,5 mm (0,375 ") oder eine gleichmäßige Beschichtung aus thermofixiertem Kunststoff bei größere Abmessungen (wenn Teilenummern mit einem C enden)

Burnished to break sharp edges, can contain Parylene C coat at smaller diameters from the length of 9.5mm (0.375") or a uniform coating of thermo-set plastic at  larger dimensions (if part numbers ends with a C)

Σl/A  :  Core Constant,    l_e :  Effective Path Length,    A_e :  Effective Cross-Sectional Area,    V_e :  Effective Core Volume
A_L :  Inductance Factor

Material 27
μi (reference)	2030
Anfangs-Permeablität	2030
Max. Permeablität	6000
Frequenz Resonanz	0.001-1 MHz
Frequenz Breitband	0.5-25 MHz
Frequenz Drossel	10-50 MHz
Kernmaterial	Mn/Zn
Ferrite Material Constants
Specific Heat	0.25 cal/g/°C
Thermal Conductivity	3.5 - 4.5 mW/cm-°C
Coefficient of Linear Expansion	8 - 10x10-6/°C
Tensile Strength	4.9 kgf/mm2
Compressive Strength	42 kgf/mm2
Young's Modulus	15x103 kgf/mm2
Hardness (Knoop)	650
Specific Gravity	≈4.7 g/cm3
Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite. The above quoted properties are typical for Amidon MnZn and NiZn ferrites.
