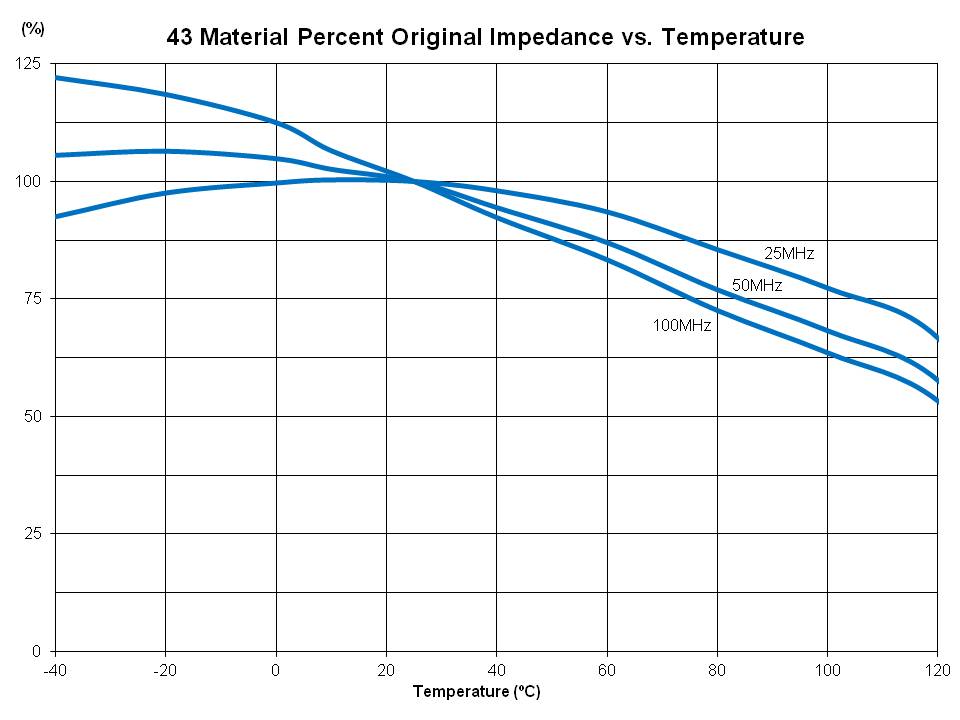

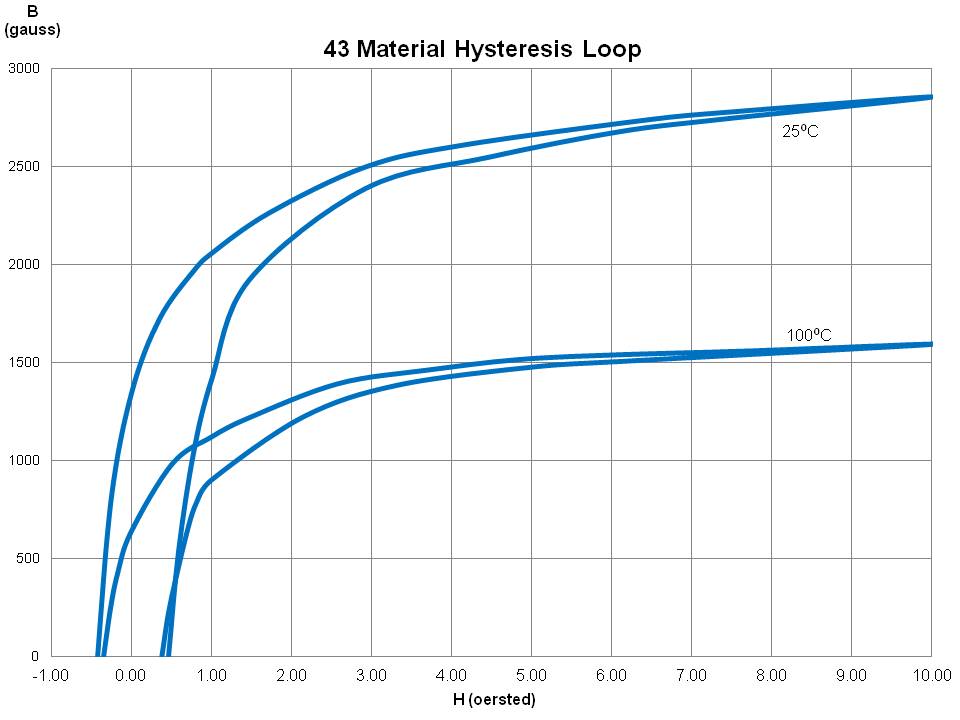

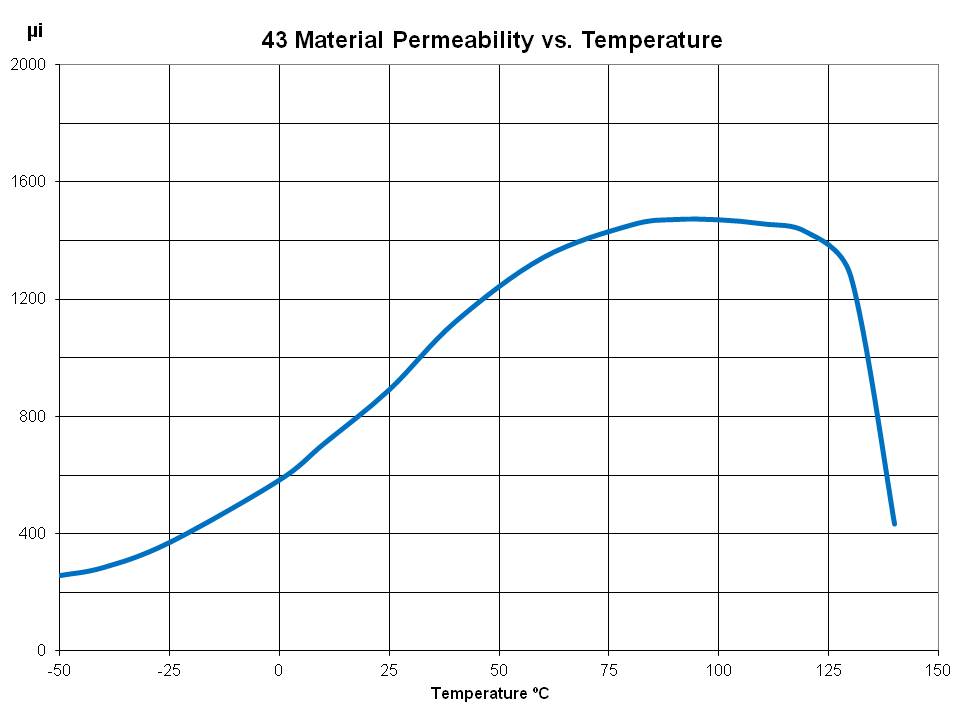

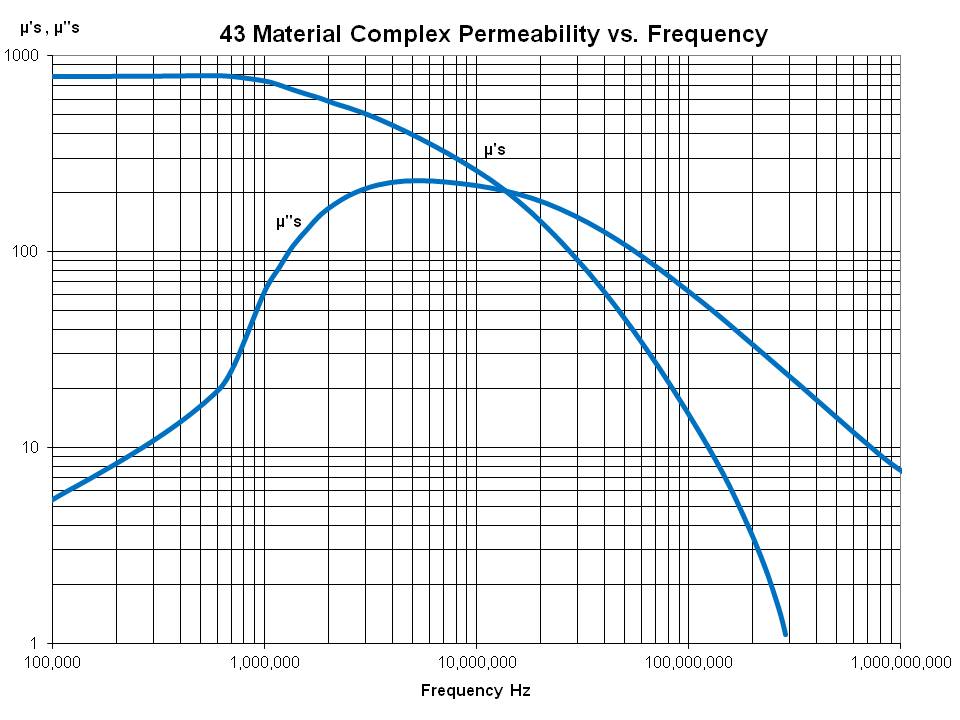

Q-Kurven Material 43

Material 43
μi (reference)	850
Anfangs-Permeablität	850
Max. Permeablität	3000
Frequenz Resonanz	0.01-1 MHz
Frequenz Breitband	1-50 MHz
Frequenz Drossel	30-600 MHz
Kernmaterial	Ni/Zn
Ferrite Material Constants
Specific Heat	0.25 cal/g/°C
Thermal Conductivity	3.5 - 4.5 mW/cm-°C
Coefficient of Linear Expansion	8 - 10x10-6/°C
Tensile Strength	4.9 kgf/mm2
Compressive Strength	42 kgf/mm2
Young's Modulus	15x103 kgf/mm2
Hardness (Knoop)	650
Specific Gravity	≈4.7 g/cm3
Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite. The above quoted properties are typical for Amidon MnZn and NiZn ferrites.



















































Σl/A  :  Core Constant,    l_e :  Effective Path Length,    A_e :  Effective Cross-Sectional Area,    V_e :  Effective Core Volume
A_L :  Inductance Factor

 MATERIAL 43 (Permeabilität 850)

Ein Nickel-Zink-Material, das mittlere Temperaturstabilität, aber eine hohe Güte bietet (0,2 bis 15 MHz). In erster Linie Ersatz als Ringkern in Spulen hoher Güte. Auch lieferbar in Stabform oder als Breitband-Balunkern.

Ferrit-Ring für Breitbandtransformatoren
Frequenz hohe Güte bis 200 MHz

Features

NiZn ferrite material with a range for inductive applications up to 25 MHz, that

can be used for EMI applications to suppress noise frequencies above 200 MHz.

Burnished to break sharp edges, can contain Parylene C coat at smaller

diameters from the length of 9.5mm (0.375") or a uniform coating of thermo-set

plastic at larger dimensions (if part numbers ends with a C).

Chart Legend
Σl/A  :  Core Constant,    l_e :  Effective Path Length,    A_e :  Effective Cross-Sectional Area,    V_e :  Effective Core Volume
A_L :  Inductance Factor

Beschichtungsoptionen:
- Toroide mit einem Außendurchmesser von 9,5 mm (0,375 ") oder kleiner können mit Parylen C beschichtet werden. Die Parylene-Beschichtung erhöht die Abmessungen "A" und "C" und verringert die Abmessung "B" um maximal 0,038 mm (0,0015 "). Die neunte Ziffer einer Parylene-beschichteten Toroid-Teilenummer ist eine "1". Siehe Referenztabellen für die Materialeigenschaften von Parylene C. Parylene C-Beschichtung sind RoHS-konform.
- Toroide mit einem Außendurchmesser von 9,5 mm (0,375 ") oder größer können mit einer gleichmäßigen Beschichtung aus thermofixierter Kunststoffbeschichtung geliefert werden. Diese Beschichtung erhöht die Abmessungen "A" und "C" und verringert die Abmessung "B" um maximal 0,5 mm (0,020 "). Die neunte Ziffer der mit Thermoplasten überzogenen Toroid-Teilenummer ist eine "2". Thermoplast-Kunststoffbeschichtung ist RoHS-konform.
- Thermoplastisch beschichtete, kunststoffbeschichtete Teile können einer Mindestdurchschlagsspannung von 1000 Vrms widerstehen, die gleichmäßig über die "C" -Abmessung des Toroids angelegt wird.

Coating Options:

– Toroids with an outside diameter of 9.5 mm (0.375″) or smaller can be supplied Parylene C coated. The Parylene coating will increase the “A” and “C” dimensions and decrease the “B” dimension a maximum of 0.038 mm (0.0015″). The ninth digit of a Parylene coated toroid part number is a “1”. See reference tables for the material characteristics of Parylene C. Parylene C coating is RoHS compliant.

– Toroids with an outside diameter of 9.5 mm (0.375″) or larger can be supplied with a uniform coating of thermo-set plastic coating. This coating will increase the “A” and “C” dimensions and decrease the “B” dimension a maximum of 0.5 mm (0.020″). The 9th digit of the thermo-set plastic coated toroid part number is a “2”. Thermo-set plastic coating is RoHS compliant.

– Thermo-set plastic coated parts can withstand a minimum breakdown voltage of 1000 Vrms, uniformly applied across the “C” dimension of the toroid.
