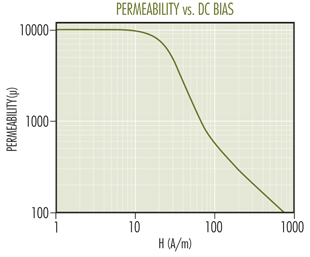

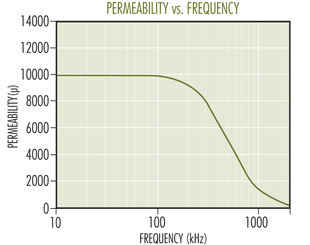

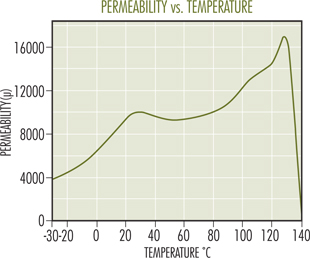

Q-Kurven Material 98

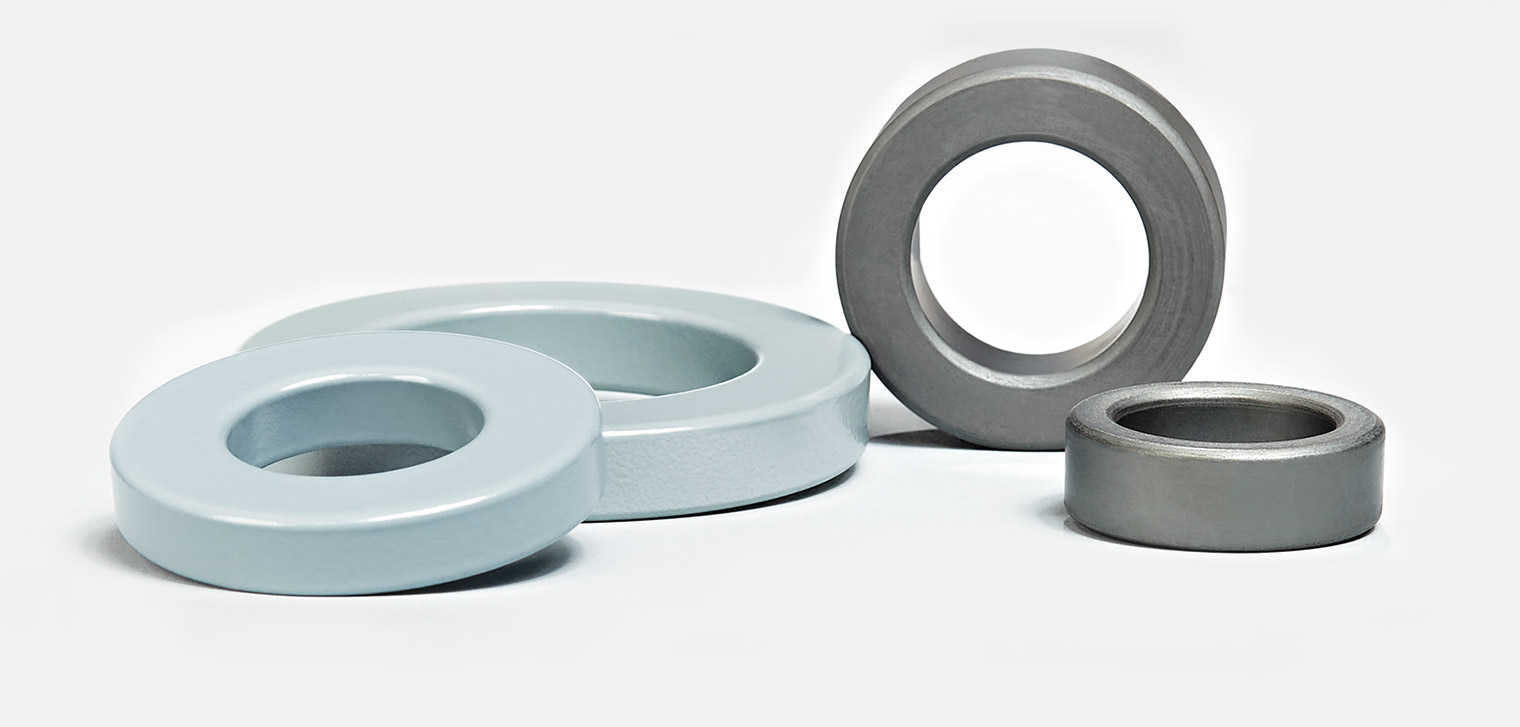

98-Material ist ein Material mit hoher Permeabilität, das für EMI / RMI-Unterdrückung, Gleichtaktdrosseln, Impuls- und Breitbandtransformatoren verwendet wird. Verfügbar in Toroiden.

98- material is a high permeability material used for EMI/RMI suppression, common mode chokes, pulse and broadband transformers. Available in shapes and toroids.

Material 98
μi (reference)	10.000
Anfangs Permeabilität	10.000
Max. Permeablität
Frequenz Resonanz	1 KHz bis  250 KHz
Frequenz Breitband	0,01 bis 1,0 MHz
Frequenz Drossel	0,1 bis 10 MHz
Kernmaterial	Mn • Zn • Fe











































Das - 98 Material hat Industriestandard für Materialien mit hoher Permeabilität gesetzt.
In Filteranwendungen hat das Material 98 zu 20% - 50 % mehr Impedanz unter 1 MHz als J perm.
