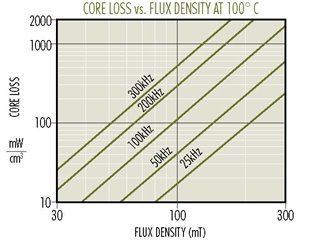

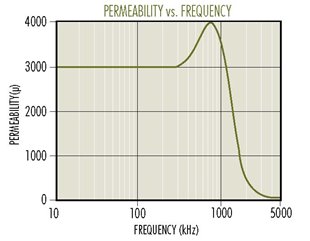

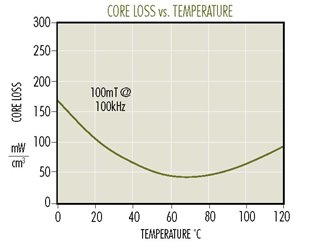

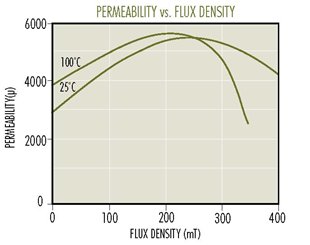

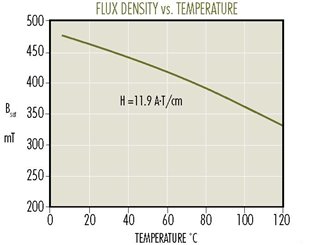

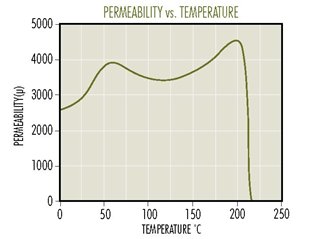

Q-Kurven Material F
Q-Kurven Material F
Mit hoher Sättigungsflussdichte bei hohen Temperaturen. Ideal für Leistungstransformatoren im Frequenzbereich von 1-50 MHz. Lieferbar nur als Ringkern in verschiedenen Größen
F-Material ist ein Allzweck-Leistungstransformator, Induktor und Filtermaterial für mittlere Frequenzen. Etwas länger in Perm als P oder R-Material. Entwickelt für geringste Verluste bei 60 ° C.
F material is a medium frequency general-purpose power transformer, inductor and filter material. Slightly higher in perm than P or R Material. Engineered for lowest losses at 60°C.
Hohe Sättigungsflussdichte bei hoher Temperatur. Für Energieumwandlungstransformer. Gute Rauschunterdrückung von 0,5 bis 20 MHz.
* FT-240-F ist identisch mit FT-240-FC, außer dass es eine Duroplastbeschichtung hat. *
|
Material F | ||
|
μi (reference) |
3000 |
|
|
Anfangs Permeabilität |
3000 | |
|
Max. Permeablität |
4300 | |
|
Frequenz Resonanz |
0.001-1.0 MHz | |
|
Frequenz Breitband |
0.5-30 MHz | |
|
Frequenz Drossel |
1.0-20 MHz | |
|
Kernmaterial |
Mn • Zn • Fe | |
