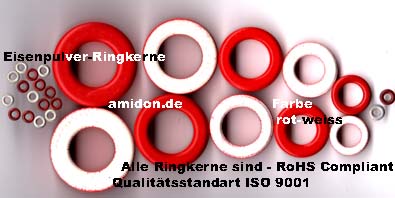

T16-15

MATERIAL 15 (Permeabilität 25)

Ein "GS-6"-gepulvertes Eisenmaterial (Carbonyl), das gute Stabilität für kommerzielle Rundfunkfrequenzen bietet, wo hohe Güte und eine gleichmäßige Permeabilität erforderlich sind.

Bestell-nummer

Farbcode

Perme-abilität

Fre-quenz-bereich

Außen

mm

Innen

mm

Höhe

mm

AL-Wert/100 Wdg.

AL-Wert

nH/N2

T16-15

Rot/weiß

µ 25

0.1-2,0 MHz

4,06

1,98

1,52

55 µH

5,5

t106-18b

T16-18

MATERIAL 18 (Permeabilität 55)

Dieses Material hat einen geringen Kernverlust wie das Material -8 mit höherer Permeabilität. Gute DC-Sättigungseigenschaften.

Für Leistungsanwendung 50/60Hz - bis 500 kHz



Preis-und Lieferzeit auf Anfrage



MATERIAL 18 (Permeabilität 55)

Material mit geringem Ringkernverlust und Sättigungs-Charakteristik.

DC-Drosseln-Leistungsdrossel

Bestell-nummer

Farbcode

Perme-abilität

Fre-quenz-bereich

Außen

mm

Innen

mm

Höhe

mm

AL-Wert/100 Wdg.

AL-Wert

nH/N2

T16-18

Grün/rot

µ 55

50-500 KHz

4,06

1,98

1,52

95 µH

9,5



Bestell-nummer

Ie (cm)

Ae (cm2)

Veff (cm3)

Materialdichte cm³

T16-18

0,930

0,015

0,014

6.6g

T16-25

MATERIAL 15 (Permeabilität 25)

Ein "GS-6"-gepulvertes Eisenmaterial (Carbonyl), das gute Stabilität für kommerzielle Rundfunkfrequenzen bietet, wo hohe Güte und eine gleichmäßige Permeabilität erforderlich sind.



Bestell-nummer

Farbcode

Perme-abilität

Fre-quenz-bereich

Außen

mm

Innen

mm

Höhe

mm

AL-Wert/100 Wdg.

AL-Wert

nH/N2

T16-25

Weiß/rot

µ 25

1,0-2,0 MHz

4,06

1,98

1,52

55 µH

5,5

T16-26



MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.



Bestell-nummer

Farbcode

Perme-abilität

Fre-quenz-bereich

Außen

mm

Innen

mm

Höhe

mm

AL-Wert/100 Wdg.

AL-Wert

nH/N2

T16-26

Gelb/weiß

µ 70

DC-1  MHz

4,06

1,98

1,52

145 µH

14,5



Bestell-nummer

Ie (cm)

Ae (cm2)

Veff (cm3)

T16-26

0,930

0,015

0,014



T16-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.



Bestell-nummer

Farbcode

Perme-abilität

Fre-quenz-bereich

Außen

mm

Innen

mm

Höhe

mm

AL-Wert/100 Wdg.

AL-Wert

nH/N2

T16-36

Weiß/gelb

µ 75

DC-1  MHz

4,06

1,98

1,52

145 µH

14,5

Bestell-nummer

Ie (cm)

Ae (cm2)

V (cm3)

T16-36

0,930

0,015

0,014

T16-52

-52 Material: Dieses Material hat geringere Kernverluste bei hoher Frequenz und die gleiche Durchlässigkeit wie das -26 und -36  Material. Es ist beliebt für Hochfrequenz-Choke-Designs und in einer Vielzahl von Geometrien verfügbar.

‐52 Material: This material has lower core losses at high frequency and the same permeability as the ‐26 and -36 Material. It is popular for high frequency choke designs and available in a wide variety of geometries.

Bitte erfragen Sie die Lieferzeiten



Material 52 (Permeabilität 75)

50/60 Hz- Differential mode EMI Line-Chokes

z.B.350 µ H -100 Umdrehungen=35,0nH/N²

IRON POWDER TOROIDAL CORES FOR POWER AND AC LINE FILTER

Bestell-nummer

Farbcode

Perme-abilität

Fre-quenz-bereich

Außen

mm

Innen

mm

Höhe

mm

AL-Wert/100 Wdg.

AL-Wert

nH/N2

T16-52

Grün/blau

µ 75

DC-1  MHz

4,06

1,98

1,52

135 µH

13,5



Bestell-nummer

Ie (cm)

Ae (cm2)

Veff (cm3)

Materialdichte cm³

T16-52

0,930

0,015

0,014

7,0g





T20-0

MATERIAL 0 (Permeabilität 1)

Dieses Material wird am häufigsten für Frequenzen oberhalb 200 MHz benutzt.



Außendurchmesser: 5,08 mm

Innendurchmesser: 2,24 mm

Höhe: 1,78 mm

Frequenzbereich: 50 - 300 MHz

AL-Wert -: 3,5  µH/100 Wdg.

AL-Wert: nH/N²  - 0,35

Permeabilität µ 1

Farbe: Braun

T20-1

MATERIAL 1 (Permeabilität 20)

Ein "C"-gepulvertes Carbonyleisenmaterial, das dem Material '13' sehr ähnelt, aber einen höheren Volumenwiderstand und eine größere Stabilität aufweist.



Außendurchmesser: 5,08 mm

Innendurchmesser: 2,24 mm

Höhe: 1,78 mm



Frequenzbereich: 0.5 - 5 MHz

AL-Wert -: 52 µH/100 Wdg.

AL-Wert: nH/N²  - 5,2

Permeabilität µ 20

Farbe: Blau

T20-2*

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

-2, -4, -6 & -7 Materialien: Dies sind die beliebtesten Carbonyleisenmischungen. Sie bieten hohe Q-Werte bis zu 40 MHz und sind am beliebtesten für Amateurfunk und eine Vielzahl anderer Kommunikationsanwendungen. Sie sind auch nützlich für moderate Bandtransformatoren im Frequenzbereich von 200 bis 400 MHz

Außendurchmesser: 5,08 mm

Innendurchmesser:  2,24 mm

Höhe: 1,78 mm



Frequenzbereich: 1 - 30 MHz

AL-Wert -: 27  µH/100 Wdg.

AL-Wert: nH/N²  - 2,7

Permeabilität µ 10

Farbe: Rotbraun

T20-6

MATERIAL 6 (Permeabilität 8)

Ein "SF"-gepulvertes Eisenmaterial, das dem Material "2" sehr ähnelt, aber verbesserte Güte für höhere Frequenzen bis 50 MHz aufweist.



Außendurchmesser: 5,08 mm

Innendurchmesser:  2,24 mm

Höhe: 1,78 mm



Frequenzbereich: 2 - 50 MHz

AL-Wert -: 22  µH/100 Wdg.

AL-Wert: nH/N²  - 2,2

Permeabilität µ 8

Farbe: Gelb

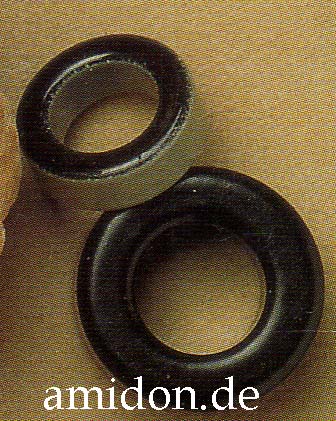

T20-10

MATERIAL 10 (Permeabilität 6)

Ein "W"-gepulvertes Carbonyleisenmaterial, das hohe Güte und Stabilität für Frequenzen bis 100 MHz aufweist.



Außendurchmesser: 5,08 mm

Innendurchmesser: 2,24 mm

Höhe: 1,78 mm



Frequenzbereich: 10-100 MHz

AL-Wert -: 16 µH/100 Wdg.

AL-Wert: nH/N²  - 1,6

Permeabilität µ 6

Farbe: Schwarz

T20-12

MATERIAL (Permeabilität 4)

Ein synthetisches Oxidmaterial, das eine mittlere Güte und Stabilität oberhalb von 100 MHz besitzt.



Außendurchmesser: 5,08 mm

Innendurchmesser:  2,24 mm

Höhe: 1,78 mm



Frequenzbereich: 20 - 200 MHz

AL-Wert -: 10  µH/100 Wdg.

AL-Wert: nH/N²  - 1,0

Permeabilität µ 4

Farbe: Grün/weiß

t106-18b

T20-18

MATERIAL 18 (Permeabilität 55)

Dieses Material hat einen geringen Kernverlust wie das Material -8 mit höherer Permeabilität. Gute DC-Sättigungseigenschaften.

Für Leistungsanwendung 50/60Hz - bis 500 kHz



Preis-und Lieferzeit auf Anfrage

MATERIAL 18 (Permeabilität 55)

Material mit geringem Ringkernverlust und Sättigungs-Charakteristik.



Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T20 -18

0.50

0.22

0.18

1.15

0.023

0.026

130

Frequenzbereich:  DC-Drosseln-Leistungsdrossel

AL-Wert:  µH/ 100 Wdg.

 130
AL-Wert: nH/N²   13.0
 Farbe:  Rot/grün
 Permeabilität  µ 55
 Materialdichte                  cm³                       6.6g



T20-25

MATERIAL 25 (Permeabilität 25)

Ein "GS-6"-gepulvertes Eisenmaterial (Carbonyl), das gute Stabilität für kommerzielle Rundfunkfrequenzen bietet, wo hohe Güte und eine gleichmäßige Permeabilität erforderlich sind.



Außendurchmesser: 5,08 mm

Innendurchmesser:  2,24 mm

Höhe: 1,78 mm



Frequenzbereich: 0,1 - 2 MHz

AL-Wert -: 65  µH/100 Wdg.

AL-Wert: nH/N²  - 6,5

Permeabilität: µ 25

Farbe: Rot/weiß

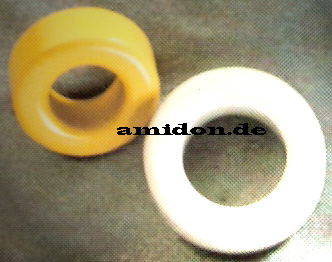

T20-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.



Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T 20-26

0.51

0.22

0.18

1.150

0.023

0.026

185

Frequenzbereich: DC bis 1 MHz

AL-Wert -: 185 µH/100 Wdg.

AL-Wert: nH/N²  - 18,5

Permeabilität: µ 70

Farbe: Gelb/weiß

T20-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.



Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T 20-36

0.51

0.22

0.18

1.150

0.023

0.026

185

Außendurchmesser: 5,08 mm

Innendurchmesser:  2,24 mm

Höhe: 1,78 mm

Frequenzbereich: DC bis 1 MHz

AL-Wert -: 185 µH/100 Wdg.

AL-Wert: nH/N²  - 18,5

Permeabilität: µ 75

Farbe: Gelb/weiß

T20-52

-52 Material: Dieses Material hat geringere Kernverluste bei hoher Frequenz und die gleiche Durchlässigkeit wie das -26 und -36  Material. Es ist beliebt für Hochfrequenz-Choke-Designs und in einer Vielzahl von Geometrien verfügbar.

‐52 Material: This material has lower core losses at high frequency and the same permeability as the ‐26 and -36 Material. It is popular for high frequency choke designs and available in a wide variety of geometries.

Preis auf Anfrage!

Achtung!! Abgabe nur als Gebinde



Material 52 (Permeabilität 75)

50/60 Hz- Differential mode EMI Line-Chokes

z.B.350 µ H -100 Umdrehungen=35,0nH/N²

IRON POWDER TOROIDAL CORES FOR POWER AND AC LINE FILTER

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T20 -52

0.50

0.22

0.18

1.15

0.023

0.026

175

Metalldichte 7,0g/cm³

Frequenzbereich: Größer 50 kHz

AL-Wert-: 175 µH/100 Wdg.

AL-Wert: nH/N²  - 17.5



Permeabilität: µ 75

Farbe: Grün/Blau

T25-2*

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

-2, -4, -6 & -7 Materialien: Dies sind die beliebtesten Carbonyleisenmischungen. Sie bieten hohe Q-Werte bis zu 40 MHz und sind am beliebtesten für Amateurfunk und eine Vielzahl anderer Kommunikationsanwendungen. Sie sind auch nützlich für moderate Bandt

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

Außendurchmesser: 6,48 mm

Innendurchmesser:  3,05 mm

Höhe: 2,44 mm

Frequenzbereich: 1 - 30 MHz

AL-Wert -: 34  µH/100 Wdg.

AL-Wert: nH/N²  - 3,4

Permeabilität: µ 10

Farbe: Rotbraun

T25-3

MATERIAL 3 (Permeabilität 35)

Ein "HP"-gepulvertes Carbonyleisenmaterial mit ausgezeichneter Stabilität und hoher Güte für niedrige Frequenzen um 50 kHz.



MATERIAL 13 (Permeabilität 35)

Ein "HP"-gepulvertes Carbonyleisenmaterial mit ausgezeichneter Stabilität und hoher Güte für niedrige Frequenzen um 50 kHz



Außendurchmesser: 6,48 mm

Innendurchmesser:  3,05 mm

Höhe: 2,44 mm

Frequenzbereich: 0.05 - 0.5 MHz

AL-Wert -: 100 µH/100 Wdg.

AL-Wert: nH/N²  - 10,0

Permeabilität: µ 35

Farbe: Grau

T25-6

MATERIAL 6 (Permeabilität 8)

Ein "SF"-gepulvertes Eisenmaterial, das dem Material "2" sehr ähnelt, aber verbesserte Güte für höhere Frequenzen bis 50 MHz aufweist.

Außendurchmesser: 6,48 mm

Innendurchmesser:  3,05 mm

Höhe: 2,44 mm

Frequenzbereich: 2 - 50 MHz

AL-Wert -: 27  µH/100 Wdg.

AL-Wert: nH/N²  - 2,7

Permeabilität: µ 8

Farbe: Gelb

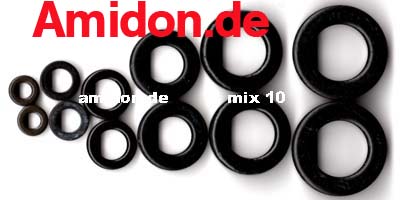

T25-10

MATERIAL 10 (Permeabilität 6)

Ein "W"-gepulvertes Carbonyleisenmaterial, das hohe Güte und Stabilität für Frequenzen bis 100 MHz aufweist.



Außendurchmesser: 6,48 mm

Innendurchmesser:  3,05 mm

Höhe: 2,44 mm

Frequenzbereich: 10 - 100 MHz

AL-Wert -: 19 µH/100 Wdg.

AL-Wert: nH/N²  - 1,9

Permeabilität: µ 6

Farbe: Schwarz

T25-11

MATERIAL 11 (Permeabilität 20)

Ein "C"-gepulvertes Carbonyleisenmaterial, das dem Material '13' sehr ähnelt, aber einen höheren Volumenwiderstand und eine größere Stabilität aufweist.



Außendurchmesser: 6,48 mm

Innendurchmesser:  3,05 mm

Höhe: 2,44 mm

Frequenzbereich: 0,5 - 5 MHz

AL-Wert -: 70 µH/100 Wdg.

AL-Wert: nH/N²  - 7,0

Permeabilität: µ 20

Farbe: Blau

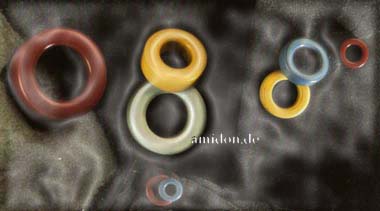

T25-12

MATERIAL 12 (Permeabilität 4)

Ein synthetisches Oxidmaterial, das eine mittlere Güte und Stabilität oberhalb von 100 MHz besitzt .



Außendurchmesser: 6,48 mm

Innendurchmesser:  3,05 mm

Höhe: 2,44 mm

Frequenzbereich: 20 - 200 MHz

AL-Wert -: 12  µH/100 Wdg.

AL-Wert: nH/N²  - 1,2

Permeabilität: µ 4

Farbe: Grün/weiß

T25-13

MATERIAL 3 (Permeabilität 35)

Ein "HP"-gepulvertes Carbonyleisenmaterial mit ausgezeichneter Stabilität und hoher Güte für niedrige Frequenzen um 50 kHz.



MATERIAL 13 (Permeabilität 35)

Ein "HP"-gepulvertes Carbonyleisenmaterial mit ausgezeichneter Stabilität und hoher Güte für niedrige Frequenzen um 50 kHz



Außendurchmesser: 6,48 mm

Innendurchmesser:  3,05 mm

Höhe: 2,44 mm

Frequenzbereich: 0.05 - 0.5 MHz

AL-Wert -: 100 µH/100 Wdg.

AL-Wert: nH/N²  - 10,0

Permeabilität: µ 35

Farbe: Grau

T25-15

MATERIAL 25 (Permeabilität 25)

Ein "GS-6"-gepulvertes Eisenmaterial (Carbonyl), das gute Stabilität für kommerzielle Rundfunkfrequenzen bietet, wo hohe Güte und eine gleichmäßige Permeabilität erforderlich sind.

Außendurchmesser: 6,48 mm

Innendurchmesser:  3,05 mm

Höhe: 2,44 mm

Frequenzbereich: 0,1 - 2 MHz

AL-Wert -: 85 µH/100 Wdg.

AL-Wert: nH/N²  - 8,5

Permeabilität: µ 25

Farbe: Weiß/rot
