T25-17


MATERIAL 17 - Permeabilität 4

Ein synthetisches Oxidmaterial, das eine mittlere Güte und Stabilität oberhalb von 100 MHz besitzt.

Achtung!!!

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

T25-17

Blau/gelb

6.48

0.255



3.05

0.120

2.44

0.096

µ 4

12

±5%

20-200 MHz

0,26

gramm



AL value (nominal)

1,2 nH/ N²

Test Winding

N=50, #34 AWG

Frequency

1 MHz

Voltage on Agilent 4284A

0.82 V

Coating Type

Blue/Yellow Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s



Magnetic

Dimen-

sions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

1.50cm

0.0370 cm²

0.0550 cm³

0.0559 cm²

1.68 cm²

1.14 cm





Core Loss & Q

Q test winding

N=9, # AWG 24



Q Frequency

60 MHz



Q min on HP4342A

104



where Bpk expressed in gauss, f expressed in hertz, and:

a=4.00E+09, b=3.00E+08, c=2.70E+06, d=4.40E-16





DC Saturation

HDC

200 Oe



Percent Initial Perm (nom.)

99.5%



Percent Initial Perm (min.)

99.4%



where H expressed in oersteds, and:

a=1.00E-02, b=1.34E-08, c=1.55, d=0.00





t106.18

T25-18

MATERIAL 18 (Permeabilität 55)

Dieses Material hat einen geringen Kernverlust wie das Material -8 mit höherer Permeabilität. Gute DC-Sättigungseigenschaften.

Für Leistungsanwendung 50/60Hz - bis 500 kHz





MATERIAL 18 (Permeabilität 55)

Material mit geringem Ringkernverlust und Sättigungs-Charakteristik.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T25 -18

0.69

0.31

0.24

1.50

0.037

0.055

170

Frequenzbereich:  DC-Drosseln-Leistungsdrossel

AL-Wert:  µH/ 100 Wdg.

 170
AL-Wert: nH/N²   17.0
 Farbe:  Rot/grün
 Permeabilität  µ 55
 Materialdichte cm³          6.6g

T25-25

MATERIAL 25 (Permeabilität 25)

Ein "GS-6"-gepulvertes Eisenmaterial (Carbonyl), das gute Stabilität für kommerzielle Rundfunkfrequenzen bietet, wo hohe Güte und eine gleichmäßige Permeabilität erforderlich sind.

Außendurchmesser: 6,48 mm

Innendurchmesser:  3,05 mm

Höhe: 2,44 mm

Frequenzbereich: 0,1 - 2 MHz

AL-Wert -: 85 µH/100 Wdg.

AL-Wert: nH/N²  - 8,5

Permeabilität: µ 25

Farbe: Weiß/rot

T25-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.



Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T 25-26

0.65

0.31

0.24

1.500

0.037

0.045

235

Frequenzbereich: 0,1 - 1 MHz

AL-Wert -: 235 µH/100 Wdg.

AL-Wert: nH/N²  - 23,5

Permeabilität: µ 70

Farbe: Gelb/weiß

T25-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T 25-36

0.65

0.31

0.24

1.500

0.037

0.045

245

Frequenzbereich: DC bis 1 MHz

AL-Wert -: 245 µH/100 Wdg.

AL-Wert: nH/N²  - 24,5

Permeabilität: µ 75

Farbe: Weiß/Gelb

T25-52

Preis auf Anfrage.

Achtung!!! Nur als Gebinde

-52 Material: Dieses Material hat geringere Kernverluste bei hoher Frequenz und die gleiche Durchlässigkeit wie das -26 und -36  Material. Es ist beliebt für Hochfrequenz-Choke-Designs und in einer Vielzahl von Geometrien verfügbar.

‐52 Material: This material has lower core losses at high frequency and the same permeability as the ‐26 and -36 Material. It is popular for high frequency choke designs and available in a wide variety of geometries.



Material 52 (Permeabilität 75)

50/60 Hz- Differential mode EMI Line-Chokes

z.B.350 µ H -100 Umdrehungen=35,0nH/N²

IRON POWDER TOROIDAL CORES FOR POWER AND AC LINE FILTER

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T25 -52

0.69

0.31

0.24

1.50

0.037

0.055

130

Metalldichte 7,0g/cm³

Frequenzbereich: Größer 50 kHz

AL-Wert-: 130 µH/100 Wdg.

AL-Wert: nH/N²  - 13.0

Permeabilität: µ 75

Farbe: Grün/Blau

T30-1

MATERIAL 1 (Permeabilität 20)

Ein "C"-gepulvertes Carbonyleisenmaterial, das dem Material '13' sehr ähnelt, aber einen höheren Volumenwiderstand und eine größere Stabilität aufweist.





Außendurchmesser: 7,80 mm

Innendurchmesser:  3,84 mm

Höhe: 3,25 mm

Frequenzbereich: 0.5 - 5 MHz

AL-Wert -: 85 µH/100 Wdg.

AL-Wert: nH/N²  - 8,5

Permeabilität: µ 20

Farbe: Blau

T30-2

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

-2, -4, -6 & -7 Materialien: Dies sind die beliebtesten Carbonyleisenmischungen. Sie bieten hohe Q-Werte bis zu 40 MHz und sind am beliebtesten für Amateurfunk und eine Vielzahl anderer Kommunikationsanwendungen. Sie sind auch nützlich für moderate Bandtransformatoren im Frequenzbereich von 200 bis 400 MHz

Innendurchmesser:  3,84 mm

Höhe: 3,25 mm

Frequenzbereich: 1 - 30 MHz

AL-Wert -: 43 µH/100 Wdg.

AL-Wert: nH/N²  - 4,3

Permeabilität: µ 10

Farbe: Rotbraun

T30-3

MATERIAL 3 (Permeabilität 35)

Ein "HP"-gepulvertes Carbonyleisenmaterial mit ausgezeichneter Stabilität und hoher Güte für niedrige Frequenzen um 50 kHz



Außendurchmesser: 7,80 mm

Innendurchmesser:  3,84 mm

Höhe: 3,25 mm

Frequenzbereich: 0,05 - 0.5 MHz

AL-Wert -: 140 µH/100 Wdg.

AL-Wert: nH/N²  - 14,0

Permeabilität: µ 35

Farbe: Grau

T30-6*

MATERIAL 6 (Permeabilität 8)

Ein "SF"-gepulvertes Eisenmaterial, das dem Material "2" sehr ähnelt, aber verbesserte Güte für höhere Frequenzen bis 50 MHz aufweist.



Außendurchmesser: 7,80 mm

Innendurchmesser:  3,84 mm

Höhe: 3,25 mm

Frequenzbereich: 2 - 50 MHz

AL-Wert -: 36 µH/100 Wdg.

AL-Wert: nH/N²  - 3,6

Permeabilität: µ 8

Farbe: Gelb

T30-10

MATERIAL 10 (Permeabilität 6)

Ein "W"-gepulvertes Carbonyleisenmaterial, das hohe Güte und Stabilität für Frequenzen bis 100 MHz aufweist.



Außendurchmesser: 7,80 mm

Innendurchmesser:  3,84 mm

Höhe: 3,25 mm

Frequenzbereich: 10 - 100 MHz

AL-Wert -: 25 µH/100 Wdg.

AL-Wert: nH/N²  - 2,5

Permeabilität: µ 6

Farbe: Schwarz

T30-11

MATERIAL 11 (Permeabilität 20)

Ein "C"-gepulvertes Carbonyleisenmaterial, das dem Material '13' sehr ähnelt, aber einen höheren Volumenwiderstand und eine größere Stabilität aufweist.





Außendurchmesser: 7,80 mm

Innendurchmesser:  3,84 mm

Höhe: 3,25 mm

Frequenzbereich: 0.5 - 5 MHz

AL-Wert -: 85 µH/100 Wdg.

AL-Wert: nH/N²  - 8,5

Permeabilität: µ 20

Farbe: Blau

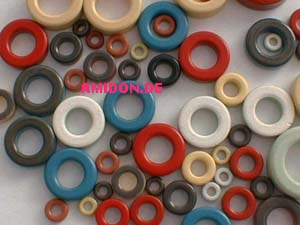

T30-12

MATERIAL 12 (Permeabilität 4)

Ein synthetisches Oxidmaterial, das eine mittlere Güte und Stabilität oberhalb von 100 MHz besitzt.

Außendurchmesser: 7,80 mm

Innendurchmesser:  3,84 mm

Höhe: 3,25 mm

Frequenzbereich: 20 - 200 MHz

AL-Wert -: 16 µH/100 Wdg.

AL-Wert: nH/N²  - 1,6

Permeabilität: µ 4

Farbe: Grün/weiß

Alle Ringkerne sind - RoHS: konform

T30-13

MATERIAL 13 (Permeabilität 35)

Ein "HP"-gepulvertes Carbonyleisenmaterial mit ausgezeichneter Stabilität und hoher Güte für niedrige Frequenzen um 50 kHz



Außendurchmesser: 7,80 mm

Innendurchmesser:  3,84 mm

Höhe: 3,25 mm

Frequenzbereich: 0,05 - 0.5 MHz

AL-Wert -: 140 µH/100 Wdg.

AL-Wert: nH/N²  - 14,0

Permeabilität: µ 35

Farbe: Grau

T30-15

MATERIAL 25 (Permeabilität 25)

Ein "GS-6"-gepulvertes Eisenmaterial (Carbonyl), das gute Stabilität für kommerzielle Rundfunkfrequenzen bietet, wo hohe Güte und eine gleichmäßige Permeabilität erforderlich sind.



Außendurchmesser: 7,80 mm

Innendurchmesser:  3,84 mm

Höhe: 3,25 mm

Frequenzbereich: 0,1 - 2 MHz

AL-Wert -: 93 µH/100 Wdg.

AL-Wert: nH/N²  - 9,3

Permeabilität: µ 25

Farbe: Weiß/rot

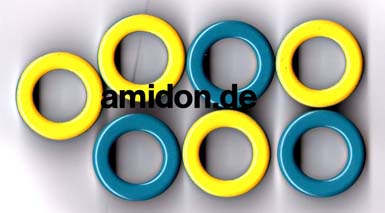

T30-17

MATERIAL 17 (Permeabilität 4)



Außendurchmesser: 7,80 mm

Innendurchmesser:  3,84 mm

Höhe: 3,25 mm

Frequenzbereich: 20-200 MHz

AL-Wert -: 16 µH/100 Wdg.

AL-Wert: nH/N²  - 1.6

Permeabilität: µ 4

Farbe: Weiß/rot

t106-18b

T30-18

MATERIAL 18 (Permeabilität 55)

Dieses Material hat einen geringen Kernverlust wie das Material -8 mit höherer Permeabilität. Gute DC-Sättigungseigenschaften.

Für Leistungsanwendung 50/60Hz - bis 500 kHz



Preis-und Lieferzeit auf Anfrage

Nur als Gebinde

MATERIAL 18 (Permeabilität 55)

Material mit geringem Ringkernverlust und Sättigungs-Charakteristik.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T30 -18

0.78

0.38

0.33

1.84

0.060

0.110

220

Frequenzbereich:  DC-Drosseln-Leistungsdrossel

AL-Wert:  µH/ 100 Wdg.

 220
AL-Wert: nH/N²   22.0
 Farbe:  Rot/grün
 Permeabilität  µ 55
 Materialdichte cm³          6.6g

T30-25

MATERIAL 25 (Permeabilität 25)

Ein "GS-6"-gepulvertes Eisenmaterial (Carbonyl), das gute Stabilität für kommerzielle Rundfunkfrequenzen bietet, wo hohe Güte und eine gleichmäßige Permeabilität erforderlich sind.



Außendurchmesser: 7,80 mm

Innendurchmesser:  3,84 mm

Höhe: 3,25 mm

Frequenzbereich: 0,1 - 2 MHz

AL-Wert -: 93 µH/100 Wdg.

AL-Wert: nH/N²  - 9,3

Permeabilität: µ 25

Farbe: Weiß/rot

T30-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.



Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T 30-26

0.78

0.38

0.33

1.83

0.065

0.119

315

Frequenzbereich: DC bis 1 MHz

AL-Wert -: 315 µH/100 Wdg.

AL-Wert: nH/N²  - 31,5

Permeabilität: µ 70

Farbe: Gelb/weiß

T30-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T 30-36

0.78

0.38

0.33

1.83

0.065

0.119

335



Frequenzbereich: 0,1 - 2 MHz

AL-Wert -: 335 µH/100 Wdg.

AL-Wert: nH/N²  - 33,5

Permeabilität: µ 75

Farbe: Weiß/gelb

T30-52

Preis auf Anfrage

Bitte erfragen Sie die Lieferzeiten

Abgabe nur als Gebinde

-52 Material: Dieses Material hat geringere Kernverluste bei hoher Frequenz und die gleiche Durchlässigkeit wie das -26 und -36  Material. Es ist beliebt für Hochfrequenz-Choke-Designs und in einer Vielzahl von Geometrien verfügbar.

‐52 Material: This material has lower core losses at high frequency and the same permeability as the ‐26 and -36 Material. It is popular for high frequency choke designs and available in a wide variety of geometries.





Material 52 (Permeabilität 75)

50/60 Hz- Differential mode EMI Line-Chokes

z.B.350 µ H -100 Umdrehungen=35,0nH/N²

IRON POWDER TOROIDAL CORES FOR POWER AND AC LINE FILTER

Kerntyp

Außen cm

Innen cm

Höhe cm

Ie (cm)

Ae (cm2)

Veff (cm3)

AL (mH/100Wdgg.2)

T30 -52

0.78

0.38

0.33

1.84

0.060

0.110

305

Metalldichte 7,0g/cm³

Frequenzbereich: Größer 50 kHz

AL-Wert-: 305 µH/100 Wdg.

AL-Wert: nH/N²  - 30.5

Permeabilität: µ 75

Farbe: Grün/Blau

T37-0

MATERIAL 0  (01) (Permeabilität 1)

Dieses Material wird am häufigsten für Frequenzen oberhalb 200 MHz benutzt.

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass



T37-0

Braun

9,53

5,21

3,25

µ 1

4,9

Ref Only

50-300 MHz

0,32

gramm

AL value (nominal)

0,49 nH/ N²

Test Winding

N=50, #30 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

0,008 V

Coating Type

Tan/Tan Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimen-

sions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm



Core Loss

Bpk

140 G

frequency

100 kHz

Core Loss (nominal)

0 mW/cm³



Core Loss (maximum)

0 mW/cm³

<!--[if !msEquation]--> <!--[if !vml]--><!--[endif]--><!--[endif]-->

where Bpkexpressed in gauss, fexpressed in hertz, and:

a=1.00E+09, b=1.00E+99, c=1.00E+99, d=0.00E+00



DC Saturation

HDC

200 Oe

Percent Initial Perm (nom.)

100%

Percent Initial Perm (min.)

100%



where H expressed in oersteds, and:

a=1.00E-02, b=0,00E-00, c=0,00, d=0.00



Wire

Size

AWG

20

22

24

26

28

30

32

34

36

38

40

mm

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

12

16

21

26

34

53

51

67

84

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

13

20

32

49

76

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

t37-11

T37-1

MATERIAL 1 (Permeabilität 20)

Ein "C"-gepulvertes Carbonyleisenmaterial, das dem Material '13' sehr ähnelt, aber einen höheren Volumenwiderstand und eine größere Stabilität aufweist

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

T37-1

Blau

9,53

5,21

3,25

µ 20

80

±10%

0.5-5 MHz

0,94 gramm



AL value (nominal)

8 nH/ N²

Test Winding

N=50, #30 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

0,014 V

Coating Type

Blue/Clear Epoxy Pain

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s



Magnetic

Dimen-

sions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm





Core Loss

Bpk

140 G

frequency

100 kHz

Core Loss (nominal)

31 mW/cm³



Core Loss (maximum)

36 mW/cm³



where Bpk expressed in gauss, fexpressed in hertz, and:

a=1.90E+09, b=2.00E+08, c=9.00E+05, d=4.30E-15



DC Saturation

HDC

200 Oe

Percent Initial Perm (nom.)

82%

Percent Initial Perm (min.)

72%

where H expressed in oersteds, and:

a=1.00E-02, b=1.14E-06, c=1.43, d=0.00





Wire

Size

AWG

20

22

24

26

28

30

32

34

36

38

40

mm

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

12

16

21

26

34

53

51

67

84

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

13

20

32

49

76

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7



T37-2

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

-2, -4, -6 & -7 Materialien: Dies sind die beliebtesten Carbonyleisenmischungen. Sie bieten hohe Q-Werte bis zu 40 MHz und sind am beliebtesten für Amateurfunk und eine Vielzahl anderer Kommunikationsanwendungen. Sie sind auch nützlich für moderate Bandtransformatoren im Frequenzbereich von 200 bis 400 MHz

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

T37-2

Rot

9,53

5,21

3,25

µ 10

40

±5%

1-30 MHz

0,74

gramm





AL value (nominal)

4,0 nH/ N²

Test Winding

N=50, #30 AWG

Frequency

1 Mhz

Voltage on Agilent 4284A

1,0 V

Coating Type

Red/Clear Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s



Magnetic

Dimen-

sions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm



Core Loss & Q

Q test winding

#N/A

Q frequency

#N/A

Q min on HP4342A

#N/A

<!--[if !msEquation]--> <!--[if !vml]--><!--[endif]--><!--[endif]-->

where Bpk expressed in gauss, fexpressed in hertz, and:

a=4.00E+09, b=3.00E+08, c=2.70E+06, d=9.60E-16



DC Saturation

HDC

200 Oe





Percent Initial Perm (nom.)

95.9%

Percent Initial Perm (min.)

94.8%

a=1.00E-02, b=1.83E-07, c=1.46, d=0.00



Wire

Size

AWG

20

22

24

26

28

30

32

34

36

38

40

mm

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

12

16

21

26

34

53

51

67

84

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

13

20

32

49

76

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

t25-3

T37-3

MATERIAL 3 (Permeabilität 35)

Ein "HP"-gepulvertes Carbonyleisenmaterial mit ausgezeichneter Stabilität und hoher Güte für niedrige Frequenzen um 50 kHz

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Masss

T37-3

Grau

9,53

5,21

3,25

µ 35

120

±10%

0.05-0.5 MHz

0,010

gramm



AL value (nominal)

12 nH/ N²

Test Winding

N=50, #30 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

0,014 V

Coating Type

Gray/Clear Epoxy Pain

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s



Magnetic

Dimen-

sions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm







Core Loss

bpk

140 G

frequency

100 kHz

Core Loss (nominal)

31 mW/cm³



Core Loss (maximum)

36 mW/cm³



where Bpk expressed in gauss, fexpressed in hertz, and:

a=1.90E+09, b=2.00E+08, c=9.00E+05, d=4.30E-15



DC Saturation

HDC

200 Oe

Percent Initial Perm (nom.)

60.1%

Percent Initial Perm (min.)

53.7%



where H expressed in oersteds, and:

a=1.00E-02, b=1.14E-06, c=1.43, d=0.00



Wire

Size

AWG

20

22

24

26

28

30

32

34

36

38

40

mm

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

12

16

21

26

34

53

51

67

84

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

13

20

32

49

76

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7
