T200-2

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

-2, -4, -6 & -7 Materialien: Dies sind die beliebtesten Carbonyleisenmischungen. Sie bieten hohe Q-Werte bis zu 40 MHz und sind am beliebtesten für Amateurfunk und eine Vielzahl anderer Kommunikationsanwendungen. Sie sind auch nützlich für moderate Bandtransformatoren im Frequenzbereich von 200 bis 400 MHz

Der Kern ist als KW-Balun bis 1000 Watt einsetzbar.

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T200-2

Rot

50.80

31.75

13.97

µ 10

120

±5%

1-30 MHz

82

gramm

RF

PC

AL value (nominal)

12 nH/ N²

µi (reference)

µ 10

Density gm/cm3

5.0

Test Winding

N=40, #20 AWG

Frequency

1 MHz

Voltage on Agilent 4284A

1.0 V

Coating Type

Red/Clear Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

13.0 cm

1.27 cm²

16.4 cm³

7.60 cm²

88.4 cm²

6.53 cm



Core Loss & Q

Q Test Winding

140 G

Q Frequenzy

2 MHz

Q min on HP4342A

332

where Bpk expressed in gauss, f expressed in hertz, and:

a=4.00E+09, b=3.00E+08, c=2.70E+06, d=9.60E-16

DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

200 Oe

95.9%

94.8%

where H expressed in oersteds, and:

a=1.00E-02, b=1.83E-07, c=1.46, d=0.00

Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single Layer

Turns

24

30

38

48

60

76

95

119

149

185

231

RDC(Ω)

3.2 m

6.4 m

12.9 m

25.9 m

51.6 m

103.9 m

206.5 m

411.4 m

819.3 m

1.6

3.2

Full Winding

Turns

40

62

95

148

228

353

547

847

1,311

2,029

3,140



RDC(Ω)

5.4 m

13.2 m

32.2 m

80.0 m

196.0 m

482.5 m

1.2 m

2.9

7.2

17.7

43.7

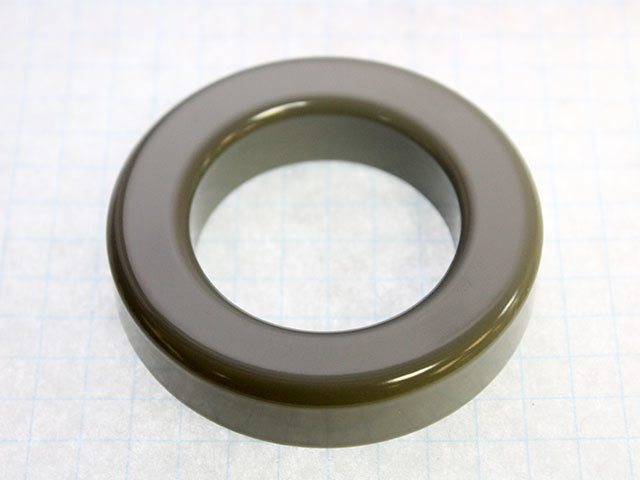

T200-3

MATERIAL 3 (Permeabilität 35)

Ein "HP"-gepulvertes Carbonyleisenmaterial mit ausgezeichneter Stabilität und hoher Güte für niedrige Frequenzen um 50 kHz.

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product

Group



T200-3

Grau

50.80

31.75

13.97

µ 35

425

±10%

0.05-0.5 MHz

110

gramm

PC



AL value (nominal)

42.5 nH/ N²



µi (reference)

µ 35



Density gm/cm3

6.5



Test Winding

N=100, #20 AWG



Frequency

10 KHz



Voltage on Agilent 4284A

0.56 V



Coating Type

Grau/Clear Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



13.0 cm

1.27 cm²

16.4 cm³

7.60 cm²

88.4 cm²

6.53 cm





Core Loss

Bpk

140



Frequenzy

100 kHz



Core Loss (nominal)

31 mW/cm³



Core Loss (maximum)

36 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.90E+09, b=2.00E+08, c=9.00E+05, d=4.30E-15



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

200 Oe

60.1%

53.7%



where H expressed in oersteds, and:

a=1.00E-02, b=4.87E-08, c=1.57, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

24

30

38

48

60

76

95

119

149

185

231



RDC(Ω)

3.2 m

6.4 m

12.9 m

25.9 m

51.6 m

103.9 m

206.5 m

411.4 m

819.3 m

1.6

3.2



Full Winding

Turns

40

62

95

148

228

353

547

847

1,311

2,029

3,140





RDC(Ω)

5.4 m

13.2 m

32.2 m

80.0 m

196.0 m

482.5 m

1.2 m

2.9

7.2

17.7

43.7



T200-6

MATERIAL 6 (Permeabilität 8)

Ein "SF"-gepulvertes Eisenmaterial, das dem Material "2" sehr ähnelt, aber verbesserte Güte für höhere Frequenzen bis 50 MHz aufweist.

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group



T200-6

Gelb

50.80

31.75

13.97

µ 8

104

±5%

2-50 MHz

82

gramm

RF





AL value (nominal)

10.4 nH/ N²

µi (reference)

µ 8

Density gm/cm3

5.0

Test Winding

N=100, #22 AWG

Frequency

10 KHz

Voltage on Agilent 4284A

0.56 V

Coating Type

Yellow/Clear Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

13.0 cm

1.27 cm²

16.4 cm³

7.60 cm²

88.4 cm²

6.53 cm



Core Loss & Q

Q Test Winding

#N/A

Q Frequenzy

#N/A

Q min on HP4342A

#N/A

where Bpk expressed in gauss, f expressed in hertz, and:

a=4.00E+09, b=3.00E+08, c=2.70E+06, d=8.90E-16

DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

200 Oe

98.1%

97.4%

where H expressed in oersteds, and:

a=1.00E-02, b=4.87E-08, c=1.57, d=0.00

Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single Layer

Turns

24

30

38

48

60

76

95

119

149

185

231

RDC(Ω)

3.2 m

6.4 m

12.9 m

25.9 m

51.6 m

103.9 m

206.5 m

411.4 m

819.3 m

1.6

3.2

Full Winding

Turns

40

62

95

148

228

353

547

847

1,311

2,029

3,140



RDC(Ω)

5.4 m

13.2 m

32.2 m

80.0 m

196.0 m

482.5 m

1.2 m

2.9

7,2

17.7

43.7

T200-11

T200-11  (Permeabilität 20)

Ein "C"-gepulvertes Carbonyleisenmaterial, das dem Material '13' sehr ähnelt, aber einen höheren Volumenwiderstand und eine größere Stabilität aufweist.

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T200-11

Blau

50.80

31.75

13.97

µ 20

250

±10%

0.5-5 MHz

100

gramm

RF

AL value (nominal)

25 nH/ N²

µi (reference)

µ 20

Density gm/cm3

6.4

Test Winding

N=100, #20 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

0.56  V

Coating Type

Blue/Clear Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

13.0 cm

1.27 cm²

16.4 cm³

7.60 cm²

88.4 cm²

6.53 cm



Core Loss

Bpk

140 G

Frequenzy

100 kHz

Core Loss (nominal)

31mW/cm³

Core Loss (maximum)

36 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=1.90E+09, b=2.00E+08, c=9.00E+05, d=4.30E-15

DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

200 Oe

82.2%

78.0%

where H expressed in oersteds, and:

a=1.00E-02, b=1.14E-06, c=1.43, d=0.00

Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single Layer

Turns

24

30

38

48

60

76

95

119

149

185

231

RDC(Ω)

3.2 m

6.4 m

12.9 m

25.9 m

51.6 m

103.9 m

206.5 m

411.4 m

819.3 m

1.6

3.2

Full Winding

Turns

40

62

95

148

228

353

547

847

1,311

2,029

3,140



RDC(Ω)

5.4 m

13.2 m

32.2 m

80.0 m

196.0 m

482.5 m

1.2 m

2.9

7,2

17.7

43.7

T200-13

MATERIAL 13 (Permeabilität 35)

Ein "HP"-gepulvertes Carbonyleisenmaterial mit ausgezeichneter Stabilität und hoher Güte für niedrige Frequenzen um 50 kHz.

Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)



T200-13

Grau

50.80

31.75

13.97

µ 35

425

±10%

0.05-0.5 MHz

110

gramm



AL value (nominal)

42.5 nH/ N²



µi (reference)

µ 35



Density gm/cm3

6.5



Test Winding

N=100, #20 AWG



Frequency

10 KHz



Voltage on Agilent 4284A

0.56 V



Coating Type

Grau/Clear Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



13.0 cm

1.27 cm²

16.4 cm³

7.60 cm²

88.4 cm²

6.53 cm





Core Loss

Bpk

140



Frequenzy

100 kHz



Core Loss (nominal)

31 mW/cm³



Core Loss (maximum)

36 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.90E+09, b=2.00E+08, c=9.00E+05, d=4.30E-15



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

200 Oe

60.1%

53.7%



where H expressed in oersteds, and:

a=1.00E-02, b=4.87E-08, c=1.57, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

24

30

38

48

60

76

95

119

149

185

231



RDC(Ω)

3.2 m

6.4 m

12.9 m

25.9 m

51.6 m

103.9 m

206.5 m

411.4 m

819.3 m

1.6

3.2



Full Winding

Turns

40

62

95

148

228

353

547

847

1,311

2,029

3,140





RDC(Ω)

5.4 m

13.2 m

32.2 m

80.0 m

196.0 m

482.5 m

1.2 m

2.9

7,2

17.7

43.7



T200-18



MATERIAL 18 (Permeabilität 55)

Dieses Material hat einen geringen Kernverlust wie das Material -8 mit höherer Permeabilität. Gute DC-Sättigungseigenschaften.

Für Leistungsanwendung 50/60Hz - bis 500 kHz



Preis-und Lieferzeit auf Anfrage



Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Produkt

Group

T200-18

Grün/Rot

50.80

31.75

13.97

µ 55

670

±10%

DC-Drosseln-Leistungsdrossel

100 gramm

PC

AL value (nominal)

67 nH/ N²

µi (reference)

µ 55

Density gm/cm3

6.6

Test Winding

N=100, #22 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

0.56 V

Coating Type

Green/Red Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

13.0 cm

1.27 cm²

16.4 cm³

7.60 cm²

88.4 cm²

6.53 cm



Core Loss

Bpk

140

Frequenzy

100 kHz

Core Loss (nominal)

46 mW/cm³

Core Loss (maximum)

53 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=8.00E+08, b=1.70E+08, c=9.00E+05, d=3.10E-14

DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

100 Oe

51.4%

43.9%

where H expressed in oersteds, and:

a=1.00E-02, b=4.72E-06, c=1.65, d=0.00

Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28/

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single Layer

Turns

24

30

38

48

60

76

95

119

149

185

231

RDC(Ω)

3.2 m

6.4 m

12.9 m

25.9 m

51.6 m

103.9 m

206.5 m

411.4 m

819.3 m

1.6

3.2

Full Winding

Turns

40

62

95

148

228

353

547

847

1,311

2,029

3,140



RDC(Ω)

5.4 m

13.2 m

32.2 m

80.0 m

196.0 m

482.5 m

1.2 m

2.9

7,2

17.7

43,7

T200-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.



Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-

abilität

AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product

Group

T200-36

Weiß/

Gelb

50.8

31.75

13.97

µ 75

920

±10%

DC-1 MHz

110 gramm

PC

AL value (nominal)

92 nH/ N²

µi (reference)

µ 75

Density gm/cm3

7.0

Test Winding

N=100, #22 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

0.56 V

Coating Type

White/Yellow Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

13.0 cm

1.27 cm²

16.4 cm³

7.60 cm²

88.4 cm²

6.53 cm



Core Loss

Bpk

140

Frequenzy

100 kHz

Core Loss (nominal)

83 mW/cm³

Core Loss (maximum)

95 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13

DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%

where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00

Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single Layer

Turns

24

30

38

48

60

76

95

119

149

185

231

RDC(Ω)

3.2 m

6.4 m

12.9 m

25.9 m

51.6 m

103.9 m

206.5 m

411.4 m

819.3

1.6

3.2

Full Winding

Turns

40

62

95

148

228

353

547

847

1,311

2,029

3,140



RDC(Ω)

5.4 m

13.2 m

32.2 m

80.0 m

196.0 m

482.5 m

1.2 m

2.9

7,2

17.7

43,7

T200-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

T200-52

-52 Material: Dieses Material hat geringere Kernverluste bei hoher Frequenz und die gleiche Durchlässigkeit wie das -26 und -36  Material. Es ist beliebt für Hochfrequenz-Choke-Designs und in einer Vielzahl von Geometrien verfügbar.



‐52 Material: This material has lower core losses at high frequency and the same permeability as the ‐26 and -36 Material. It is popular for high frequency choke designs and available in a wide variety of geometries.

Material 52 (Permeabilität 75)

50/60 Hz- Differential mode EMI Line-Chokes

z.B.350 µ H -100 Umdrehungen=35,0nH/N²

IRON POWDER TOROIDAL CORES FOR POWER AND AC LINE FILTER

Preis und Lieferzeit auf Anfrage





Kern

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group



T200-52

Grün/

Blau

50.80

31.75

13.97

µ 75

920

±10%

DC—1 MHz

110

gramm

PC



AL value (nominal)

92 nH/ N²



µi (reference)

µ 75



Density gm/cm3

7.0



Test Winding

N=100, #22 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

0.56 V



Coating Type

White/Yellow Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



13.0 cm

1.27 cm²

16.4 cm³

7.60 cm²

88.4 cm²

6.53 cm





Core Loss

Bpk

140



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=2.10E+06, d=6.90E-14



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

58.0%

67.0%



where H expressed in oersteds, and:

a=1.00E-02, b=4.66E-06, c=1.84, d=0.00





Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single Layer

Turns

24

30

38

48

60

76

95

119

149

185

231

RDC(Ω)

3.2 m

6.4 m

12.9 m

25.9 m

51.6 m

103.9 m

206.5 m

411.4 m

819.3

1.6

3.2

Full Winding

Turns

40

62

95

148

228

353

547

847

1,311

2,029

3,140



RDC(Ω)

5.4 m

13.2 m

32.2 m

80.0 m

196.0 m

482.5 m

1.2 m

2.9

7,2

17.7

43,7

T200A-2

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität

T200A-2 hat eine doppelte Bauhöhe von T200. KW-Balun bis 2000 Watt

Farbe

Außen

mm

Innen

mm

Höhe

mm

Perme-abilität



AL (nH/100Wdgg.2)

AL-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

Rot

50.80

31.75

25.40

µ 10

218

±5%

1-30 MHz

150

gramm

RF

PC

AL value (nominal)

21.8 nH/ N²

µi (reference)

µ 10

Density gm/cm3

5.0

Test Winding

N=100, #22 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

1.0 V

Coating Type

Red/Clear Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Le Eff. Mag. Path Length (cm)

Ae

Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

13.0 cm

2.31 cm²

29.8 cm³

7.60 cm²

110 cm²

8.82 cm

Q Test Winding

#N/A

Q Frequenzy

#N/A

Q min on HP4342A

#N/A

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

200 Oe

95.9%

94.8%

Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Leyer

Turns

24

30

38

48

60

76

95

119

149

185

231

RDC(Ω)

4.4 m

8.7 m

17.4 m

35.0 m

69.6 m

140.2 m

278.8 m

555.4 m

1.1

2.2

4.3

Full Winding

Turns

40

62

95

148

228

353

547

847

1,311

2,029

3,140

RDC(Ω)

7.3 m

17.9 m

43.6 m

108 m

264.5 m

651.5 m

1.6 m

4.0

9.7

24.0

58.9
