AMIDON-DEUTSCHLAND

T300-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

inch

Innen

inch

Höhe

inch

Perme-abilität

A_L (nH/100 Wdgg.²)

A_L-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group

T300A-26

Gelb/

Weiß

77.22

3.040

49.02

1.930

25.40

1.000

µ 70

1599

±10%

DC-Drosseln-Leistungsdrossel

470

gramm

A_Lvalue (nominal)

159.9 nH/ N²

µ_i (reference)

µ 70

Density gm/cm³

7.0

Test Winding

N=100, #22 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

1.5 V

Coating Type

Yellow/White Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

L_e Eff. Mag. Path Length (cm)

A_e Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

19.8 cm

338 cm²

67.0 cm³

18.3 cm²

215 cm²

10.6 cm

Core Loss

Bpk

140 G

Frequenzy

100 kHz

Core Loss (nominal)

83 mW/cm³

Core Loss (maximum)

95 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13

DC Saturation

H_dc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%

where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00

Wire Size

AWG

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Layer

Turns

119

149

186

232

289

360

RDC(Ω)

6.3 m

12.7 m

25.2 m

50.8

100.9

201.1 m

400.4 m

795.0 m

1.6

3.1

6.2

Full Winding

Turns

148

229

355

549

850

1,316

2,037

3,153

4,880

7,553

RDC(Ω)

15.9 m

39.1 m

96.2 m

237.2 m

583.3m

1.4

3.5

8.7

21.4

52.8

129.9

T300-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

inch

Innen

inch

Höhe

inch

Perme-abilität

A_L (nH/100 Wdgg.²)

A_L-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group

T300A-36

Weiß/

Gelb

77.22

3.040

49.02

1.930

25.40

1.000

µ 75

1600

±10%

DC-Drosseln-Leistungsdrossel

470

gramm

A_Lvalue (nominal)

160 nH/ N²

µ_i (reference)

µ 75

Density gm/cm³

7.0

Test Winding

N=100, #22 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

1.5 V

Coating Type

Yellow/White Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

L_e Eff. Mag. Path Length (cm)

A_e Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

19.8 cm

338 cm²

67.0 cm³

18.3 cm²

215 cm²

10.6 cm

Core Loss

Bpk

140 G

Frequenzy

100 kHz

Core Loss (nominal)

83 mW/cm³

Core Loss (maximum)

95 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13

DC Saturation

H_dc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%

where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00

Wire Size

AWG

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Layer

Turns

119

149

186

232

289

360

RDC(Ω)

6.3 m

12.7 m

25.2 m

50.8

100.9

201.1 m

400.4 m

795.0 m

1.6

3.1

6.2

Full Winding

Turns

148

229

355

549

850

1,316

2,037

3,153

4,880

7,553

RDC(Ω)

15.9 m

39.1 m

96.2 m

237.2 m

583.3m

1.4

3.5

8.7

21.4

52.8

129.9

T300-52

-52 Material: Dieses Material hat geringere Kernverluste bei hoher Frequenz und die gleiche Durchlässigkeit wie das -26 und -36 Material. Es ist beliebt für Hochfrequenz-Choke-Designs und in einer Vielzahl von Geometrien verfügbar.

‐52 Material: This material has lower core losses at high frequency and the same permeability as the ‐26 and -36 Material. It is popular for high frequency choke designs and available in a wide variety of geometries.

50/60 Hz- Differential mode EMI Line-Chokes

z.B.350 µ H -100 Umdrehungen=35,0nH/N²

IRON POWDER TOROIDAL CORES FOR POWER AND AC LINE FILTER

Für Leistungsanwendung 50/60Hz - bis 500 kHz

Preis und Lieferzeit auf Anfrage

Kern

Farbe

Außen

inch

Innen

inch

Höhe

inch

Perme-abilität

µ_i

A_L (nH/100 Wdgg.²)

A_L-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group

T300-52

Grün/

Rot

77.22

3.040

49.02

1.930

12.70

0.500

800

±10%

DC - 1 MHz

220

gramm

A_Lvalue (nominal)

80 nH/ N²

µ_i (reference)

µ 75

Density gm/cm³

7.0

Test Winding

N=100, #22 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

0.75 V

Coating Type

Green/Red Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

L_e Eff. Mag. Path Length (cm)

A_e Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

19.8 cm

1.68 cm²

33.4 cm³

18.3 cm²

179cm²

8.08 cm

Core Loss

Bpk

140 G

Frequenzy

100 kHz

Core Loss (nominal)

58 mW/cm³

Core Loss (maximum)

67 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13

DC Saturation

H_dc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

61.6%

53.4%

where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00

Wire Size

AWG

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Layer

Turns

119

149

186

232

289

360

RDC(Ω)

6.3 m

12.7 m

25.2 m

50.8

100.9

201.1 m

400.4 m

795.0 m

1.6

3.1

6.2

Full Winding

Turns

148

229

355

549

850

1,316

2,037

3,153

4,880

7,553

RDC(Ω)

15.9 m

39.1 m

96.2 m

237.2 m

583.3m

1.4

3.5

8.7

21.4

52.8

129.9

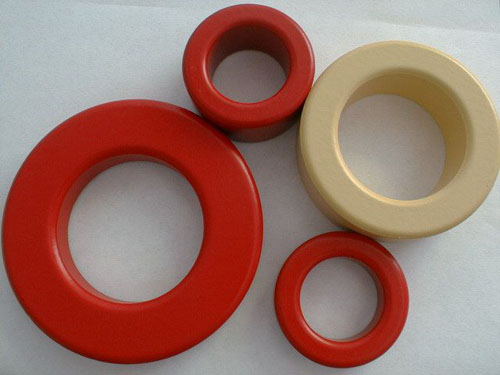

T300A-2

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

-2, -4, -6 & -7 Materialien: Dies sind die beliebtesten Carbonyleisenmischungen. Sie bieten hohe Q-Werte bis zu 40 MHz und sind am beliebtesten für Amateurfunk und eine Vielzahl anderer Kommunikationsanwendungen. Sie sind auch nützlich für moderate Bandtransformatoren im Frequenzbereich von 200 bis 400 MHz

Bis 3000 Watt

Kern

Farbe

Außen

inch

Innen

inch

Höhe

inch

Perme-abilität

µ_i

A_L (nH/100 Wdgg.²)

A_L-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group

T300A-2

Rot

77.22

3.040

49.02

1.930

25.40

1.000

µ_i10

228

±5%

1-30 MHz

340

gramm

A_Lvalue (nominal)

22.8 nH/ N²

µ_i (reference)

µ 10

Density gm/cm³

5.0

Test Winding

N=100, #22 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

1.4 V

Coating Type

Red/Clear Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

L_e Eff. Mag. Path Length (cm)

A_e Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

19.8 cm

3.38 cm²

67.0 cm³

18.3 cm²

215 cm²

10.6 cm

Core Loss & Q

Q Test Winding

#N/A

Q Frequenzy

#N/A

Q min on HP4342A

#N/A

where Bpk expressed in gauss, f expressed in hertz, and:

a=4.00E+09, b=3.00E+08, c=2.70E+06, d=9.60E-16

DC Saturation

H_dc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

200 Oe

95.9%

94.8%

where H expressed in oersteds, and:

a=1.00E-02, b=1.83E-07, c=1.46, d=0.00

Wire Size

AWG

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Layer

Turns

119

149

186

232

289

360

RDC(Ω)

6.3 m

12.7 m

25.2 m

50.8

100.9

201.1 m

400.4 m

795.0 m

1.6

3.1

6.2

Full Winding

Turns

148

229

355

549

850

1,316

2,037

3,153

4,880

7,553

RDC(Ω)

15.9 m

39.1 m

96.2 m

237.2 m

583.3m

1.4

3.5

8.7

21.4

52.8

129.9

T300A-2

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

Zurzeit keine Aktion

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität

µ_i

A_L (nH/100 Wdgg.²)

A_L-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group

T300A-2

Rot

77.22

3.040

49.02

1.930

25.40

1.000

µ_i10

228

±5%

1-30 MHz

340

gramm

RF

PC

A_Lvalue (nominal)

22.8 nH/ N²

µ_i (reference)

µ 10

Density gm/cm³

5.0

Test Winding

N=100, #22 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

1.4 V

Coating Type

Red/Clear Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

L_e Eff. Mag. Path Length (cm)

A_e Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

19.8 cm

3.38 cm²

67.0 cm³

18.3 cm²

215 cm²

10.6 cm

Core Loss & Q

Q Test Winding

#N/A

Q Frequenzy

#N/A

Q min on HP4342A

#N/A

where Bpk expressed in gauss, f expressed in hertz, and:

a=4.00E+09, b=3.00E+08, c=2.70E+06, d=9.60E-16

DC Saturation

H_dc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

200 Oe

95.9%

94.8%

where H expressed in oersteds, and:

a=1.00E-02, b=1.83E-07, c=1.46, d=0.00

Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Layer

Turns

38

48

60

76

95

119

149

186

232

289

360

RDC(Ω)

6.3 m

12.7 m

25.2 m

50.8

m

100.9

m

201.1 m

400.4 m

795.0 m

1.6

3.1

6.2

Full Winding

Turns

96

148

229

355

549

850

1,316

2,037

3,153

4,880

7,553

RDC(Ω)

15.9 m

39.1 m

96.2 m

237.2 m

583.3m

1.4

3.5

8.7

21.4

52.8

129.9**

T300A-18

MATERIAL 18 (Permeabilität 55)

Dieses Material hat einen geringen Kernverlust wie das Material -8 mit höherer Permeabilität. Gute DC-Sättigungseigenschaften.

Für Leistungsanwendung 50/60Hz - bis 500 kHz

Preis-und Lieferzeit auf Anfrage

Kern

Farbe

Außen

inch

Innen

inch

Höhe

inch

Perme-abilität

A_L (nH/100 Wdgg.²)

A_L-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group

T300A-18

Grün/

Rot

77.22

3.040

49.02

1.930

25.40

1.000

µ 55

1160

±10%

DC-Drosseln-Leistungs-drossel

440

gramm

A_Lvalue (nominal)

116 nH/ N²

µ_i (reference)

µ 55

Density gm/cm³

6.6

Test Winding

N=100, #22 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

1.5 V

Coating Type

Grenn/Red Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

L_e Eff. Mag. Path Length (cm)

A_e Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

19.8 cm

3.38 cm²

67.0 cm³

18.3 cm²

215 cm²

10.6 cm

Core Loss & Q

Bpk

140 G

Frequenzy

100 kHz

Core Loss (nominal)

46 mW/cm³

Core Loss (maximum)

53 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=8.00E+08, b=1.70E+08, c=9.00E+05, d=3.10E-14

DC Saturation

H_dc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

100 Oe

51.4%

43.9%

where H expressed in oersteds, and:

a=1.00E-02, b=4.72E-06, c=1.65, d=0.00

Wire Size

AWG

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Layer

Turns

119

149

186

232

289

360

RDC(Ω)

6.3 m

12.7 m

25.2 m

50.8

100.9

201.1 m

400.4 m

795.0 m

1.6

3.1

6.2

Full Winding

Turns

148

229

355

549

850

1,316

2,037

3,153

4,880

7,553

RDC(Ω)

15.9 m

39.1 m

96.2 m

237.2 m

583.3m

1.4

3.5

8.7

21.4

52.8

129.9

T300A-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

inch

Innen

inch

Höhe

inch

Perme-abilität

A_L (nH/100 Wdgg.²)

A_L-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group

T300A-26

Gelb/

Weiß

77.22

3.040

49.02

1.930

25.40

1.000

µ 70

1599

±10%

DC-Drosseln-Leistungsdrossel

470

gramm

A_Lvalue (nominal)

159.9 nH/ N²

µ_i (reference)

µ 70

Density gm/cm³

7.0

Test Winding

N=100, #22 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

1.5 V

Coating Type

Yellow/White Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

L_e Eff. Mag. Path Length (cm)

A_e Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

19.8 cm

338 cm²

67.0 cm³

18.3 cm²

215 cm²

10.6 cm

Core Loss

Bpk

140 G

Frequenzy

100 kHz

Core Loss (nominal)

83 mW/cm³

Core Loss (maximum)

95 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13

DC Saturation

H_dc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%

where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00

Wire Size

AWG

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Layer

Turns

119

149

186

232

289

360

RDC(Ω)

6.3 m

12.7 m

25.2 m

50.8

100.9

201.1 m

400.4 m

795.0 m

1.6

3.1

6.2

Full Winding

Turns

148

229

355

549

850

1,316

2,037

3,153

4,880

7,553

RDC(Ω)

15.9 m

39.1 m

96.2 m

237.2 m

583.3m

1.4

3.5

8.7

21.4

52.8

129.9

T300A-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

inch

Innen

inch

Höhe

inch

Perme-abilität

A_L (nH/100 Wdgg.²)

A_L-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group

T300A-36

Weiß/

Gelb

77.22

3.040

49.02

1.930

25.40

1.000

µ 75

1600

±10%

DC-Drosseln-Leistungsdrossel

470

gramm

A_Lvalue (nominal)

160 nH/ N²

µ_i (reference)

µ 75

Density gm/cm³

7.0

Test Winding

N=100, #22 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

1.5 V

Coating Type

Yellow/White Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

L_e Eff. Mag. Path Length (cm)

A_e Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

19.8 cm

338 cm²

67.0 cm³

18.3 cm²

215 cm²

10.6 cm

Core Loss

Bpk

140 G

Frequenzy

100 kHz

Core Loss (nominal)

83 mW/cm³

Core Loss (maximum)

95 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13

DC Saturation

H_dc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%

where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00

Wire Size

AWG

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Layer

Turns

119

149

186

232

289

360

RDC(Ω)

6.3 m

12.7 m

25.2 m

50.8

100.9

201.1 m

400.4 m

795.0 m

1.6

3.1

6.2

Full Winding

Turns

148

229

355

549

850

1,316

2,037

3,153

4,880

7,553

RDC(Ω)

15.9 m

39.1 m

96.2 m

237.2 m

583.3m

1.4

3.5

8.7

21.4

52.8

129.9

T300A-52

Material 52 (Permeabilität 75

50/60 Hz- Differential mode EMI Line-Chokes

z.B.350 µ H -100 Umdrehungen=35,0nH/N²

IRON POWDER TOROIDAL CORES FOR POWER AND AC LINE FILTER

Für Leistungsanwendung 50/60Hz - bis 500 kHz

Preis und Lieferzeit auf Anfrage

Kern

Farbe

Außen

inch

Innen

inch

Höhe

inch

Perme-abilität

A_L (nH/100 Wdgg.²)

A_L-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group

T300A-52

Grün/

Blau

77.22

3.040

49.02

1.930

25.40

1.000

µ 75

1600

±10%

DC-Drosseln-Leistungsdrossel

470

gramm

A_Lvalue (nominal)

160 nH/ N²

µ_i (reference)

µ 75

Density gm/cm³

7.0

Test Winding

N=100, #22 AWG

Frequency

10 kHz

Voltage on Agilent 4284A

1.5 V

Coating Type

Yellow/White Epoxy Paint

Voltage Breakdown (min.)

500 Vrms, 60Hz

Limit

0.1 mA, 5 s

Magnetic

Dimensions

L_e Eff. Mag. Path Length (cm)

A_e Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

19.8 cm

338 cm²

67.0 cm³

18.3 cm²

215 cm²

10.6 cm

Core Loss

Bpk

140 G

Frequenzy

100 kHz

Core Loss (nominal)

58 mW/cm³

Core Loss (maximum)

67 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=2.10E+06, d=6.90E-14

DC Saturation

H_dc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

61.6%

53.4%

where H expressed in oersteds, and:

a=1.00E-02, b=4.66E-06, c=1.84, d=0.00

Wire Size

AWG

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Layer

Turns

119

149

186

232

289

360

RDC(Ω)

6.3 m

12.7 m

25.2 m

50.8

100.9

201.1 m

400.4 m

795.0 m

1.6

3.1

6.2

Full Winding

Turns

148

229

355

549

850

1,316

2,037

3,153

4,880

7,553

RDC(Ω)

15.9 m

39.1 m

96.2 m

237.2 m

583.3m

1.4

3.5

8.7

21.4

52.8

129.9

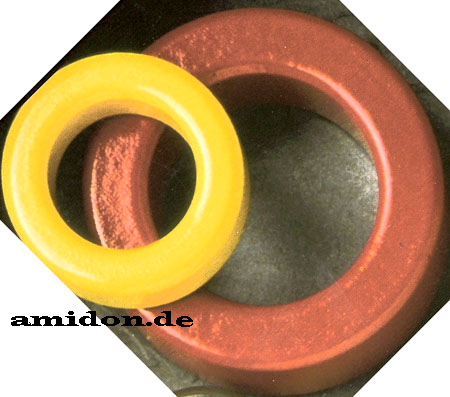

T400-2

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

Wir freuen uns, dass Sie unseren Webshop für Ringkerne und HF -Spezialbauteile besuchen.

Shop im Aufbau !! - Amidon.de
