T400-2

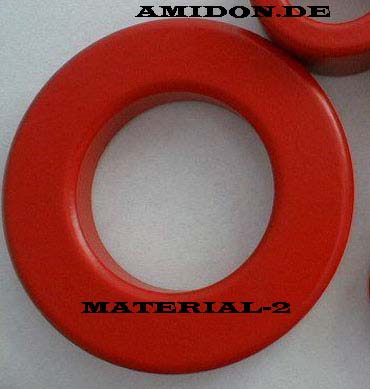

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

-2, -4, -6 & -7 Materialien: Dies sind die beliebtesten Carbonyleisenmischungen. Sie bieten hohe Q-Werte bis zu 40 MHz und sind am beliebtesten für Amateurfunk und eine Vielzahl anderer Kommunikationsanwendungen. Sie sind auch nützlich für moderate Bandtransformatoren im Frequenzbereich von 200 bis 400 MHz

Sonderaktion bis 31.12.2018- 2 Stück


t15

T400-18

MATERIAL 18 (Permeabilität 55)

Dieses Material hat einen geringen Kernverlust wie das Material -8 mit höherer Permeabilität. Gute DC-Sättigungseigenschaften.

Für Leistungsanwendung 50/60Hz - bis 500 kHz



Preis-und Lieferzeit auf Anfrage

T400-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T400-26

Gelb/

Weiß

101.6

4.000

57.15

2.250

16.51

0.650

µ 70

1310

±10%

DC-Drosseln-Leistungsdrossel

600

gramm

PC





AL value (nominal)

131  nH/ N²



µi (reference)

µ 70



Density gm/cm3

7.0



Test Winding

N=100, #20 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

1.5 V



Coating Type

Yellow/White Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



25.0 cm

3.46 cm²

86.4 cm³

25.0 cm²

300 cm²

10.9 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

100 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Layer

Turns

45

57

71

89

112

140

174

218

271

338

422

RDC(Ω)

10.1 m

20.3 m

40.1 m

80.0

m

160.2

m

318.4 m

629.4 m

1.3

2.5

4.9

9.8

Full Winding

Turns

131

202

313

485

750

1,161

1,797

2,781

4,304

6,662

10,312

RDC(Ω)

29.3 m

71.8 m

177.0 m

436.1 m

1.1

2.6

6.5

16

39.4

96.9

238.6

T400-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T400-36

Weiß/Gelb

101.6

4.000

57.15

2.250

16.51

0.650

µ 75

1310

±10%

DC-Drosseln-Leistungsdrossel

600

gramm

PC





AL value (nominal)

131  nH/ N²



µi (reference)

µ 70



Density gm/cm3

7.0



Test Winding

N=100, #20 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

1.5 V



Coating Type

White/Yellow Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



25.0 cm

3.46 cm²

86.4 cm³

25.0 cm²

300 cm²

10.9 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

100 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Layer

Turns

45

57

71

89

112

140

174

218

271

338

422

RDC(Ω)

10.1 m

20.3 m

40.1 m

80.0

m

160.2

m

318.4 m

629.4 m

1.3

2.5

4.9

9.8

Full Winding

Turns

131

202

313

485

750

1,161

1,797

2,781

4,304

6,662

10,312

RDC(Ω)

29.3 m

71.8 m

177.0 m

436.1 m

1.1

2.6

6.5

16

39.4

96.9

238.6

mat52

T400-52

Material 52 (Permeabilität 75

-52 Material: Dieses Material hat geringere Kernverluste bei hoher Frequenz und die gleiche Durchlässigkeit wie das -26 und -36  Material. Es ist beliebt für Hochfrequenz-Choke-Designs und in einer Vielzahl von Geometrien verfügbar.

‐52 Material: This material has lower core losses at high frequency and the same permeability as the ‐26 and -36 Material. It is popular for high frequency choke designs and available in a wide variety of geometries.



50/60 Hz- Differential mode EMI Line-Chokes

z.B.350 µ H -100 Umdrehungen=35,0nH/N²

IRON POWDER TOROIDAL CORES FOR POWER AND AC LINE FILTER



Für Leistungsanwendung 50/60Hz - bis 500 kHz



Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T400-52

Grün/

Blau

101.6

4.000

57.15

2.250

16.51

0.650

µ 75

1310

±10%

DC-Drosseln-Leistungsdrossel

600

gramm

PC





AL value (nominal)

131  nH/ N²



µi (reference)

µ 70



Density gm/cm3

7.0



Test Winding

N=100, #20 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

1.5 V



Coating Type

Green/Blue Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



25.0 cm

3.46 cm²

86.4 cm³

25.0 cm²

300 cm²

10.9 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

58 mW/cm³



Core Loss (maximum)

67 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

61.6%

53.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28

mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315

Single

Layer

Turns

45

57

71

89

112

140

174

218

271

338

422

RDC(Ω)

10.1 m

20.3 m

40.1 m

80.0

m

160.2

m

318.4 m

629.4 m

1.3

2.5

4.9

9.8

Full Winding

Turns

131

202

313

485

750

1,161

1,797

2,781

4,304

6,662

10,312

RDC(Ω)

29.3 m

71.8 m

177.0 m

436.1 m

1.1

2.6

6.5

16

39.4

96.9

238.6



T400A-2

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

-2, -4, -6 & -7 Materialien: Dies sind die beliebtesten Carbonyleisenmischungen. Sie bieten hohe Q-Werte bis zu 40 MHz und sind am beliebtesten für Amateurfunk und eine Vielzahl anderer Kommunikationsanwendungen. Sie sind auch nützlich für moderate Bandtransformatoren im Frequenzbereich von 200 bis 400 MHz

Laut unser Mitbewerber soll es diesen Kern nicht mehr geben.

Dieser Kern wird auch weiterhin produziert und ist auch weiterhin lieferbar.

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T400A-2

Rot

101.6

4.000

57.15

2.250

33.20

1.300

µ 10

360

±5%

1-30 MHz

860

gramm

RF

PC



AL value (nominal)

36.0  nH/ N²



µi (reference)

µ 10



Density gm/cm3

5.0



Test Winding

N=100, #20 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

2.3 V



Coating Type

Red/Clear Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



25.0 cm

6.85 cm²

171 cm³

25.0 cm²

360 cm²

14.2 cm





Core Loss & Q

Q Test Winding

# N/A



Q Frequenzy

# N/A



Q min on HP4342A

# N/A



where Bpk expressed in gauss, f expressed in hertz, and:

a=4.00E+09, b=3.00E+08, c=2.70E+06, d=9.60E-16



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

200 Oe

95.9%

94.8%



where H expressed in oersteds, and:

a=1.00E-02, b=1.83E-07, c=1.46, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

45

57

71

89

112

140

174

218

271

338

422



RDC(Ω)

13.1 m

26.4 m

52.3 m

80.0

m

208.8

m

415.1 m

820.5 m

1.6

3.2

6.4

12.7



Full Winding

Turns

131

202

313

485

750

1,161

1,797

2,781

4,304

6,662

10,312



RDC(Ω)

38.2 m

93.6 m

230.7 m

436.1 m

1.4

3.4

8.5

20.9

51.3

126.4

311.1







T400A-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T400A-26

Yellow/White

101.6

4.000

57.15

2.250

33.20

1300

µ 70

2620

±10%

DC-Drosseln-Leistungsdrossel

1200

gramm

PC



AL value (nominal)

262  nH/ N²



µi (reference)

µ 70



Density gm/cm3

7.0



Test Winding

N=100, #20 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

3.0 V



Coating Type

Yellow/White  Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



25.0 cm

6.85 cm²

171 cm³

25.0 cm²

360 cm²

14.2 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

45

57

71

89

112

140

174

218

271

338

422



RDC(Ω)

13.1 m

26.4 m

52.3 m

80.0

m

208.8

m

415.1 m

820.5 m

1.6

3.2

6.4

12.7



Full Winding

Turns

131

202

313

485

750

1,161

1,797

2,781

4,304

6,662

10,312



RDC(Ω)

38.2 m

93.6 m

230.7 m

436.1 m

1.4

3.4

8.5

20.9

51.3

126.4

311.1



T400A-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T400A-36

White/

Yellow

101.6

4.000

57.15

2.250

33.20

1300

µ 75

2620

±10%

DC-Drosseln-Leistungsdrossel

1200

gramm

PC



AL value (nominal)

262  nH/ N²



µi (reference)

µ 75



Density gm/cm3

7.0



Test Winding

N=100, #20 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

3.0 V



Coating Type

Yellow/White  Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



25.0 cm

6.85 cm²

171 cm³

25.0 cm²

360 cm²

14.2 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

45

57

71

89

112

140

174

218

271

338

422



RDC(Ω)

13.1 m

26.4 m

52.3 m

80.0

m

208.8

m

415.1 m

820.5 m

1.6

3.2

6.4

12.7



Full Winding

Turns

131

202

313

485

750

1,161

1,797

2,781

4,304

6,662

10,312



RDC(Ω)

38.2 m

93.6 m

230.7 m

436.1 m

1.4

3.4

8.5

20.9

51.3

126.4

311.1



T520-2

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

-2, -4, -6 & -7 Materialien: Dies sind die beliebtesten Carbonyleisenmischungen. Sie bieten hohe Q-Werte bis zu 40 MHz und sind am beliebtesten für Amateurfunk und eine Vielzahl anderer Kommunikationsanwendungen. Sie sind auch nützlich für moderate Bandtransformatoren im Frequenzbereich von 200 bis 400 MHz

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T520-2

Rot

132.08

5.200

78.23

3.080

20.32

0.800

µ 10

200

±5%

1-30 MHz

870

gramm

RF

PC



AL value (nominal)

20.0  nH/ N²



µi (reference)

µ 10



Density gm/cm3

5.0



Test Winding

N=100, #20 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

1.3 V



Coating Type

Red/Clear Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



33.1 cm

5.24 cm²

173 cm³

46.5 cm²

509 cm²

13.8 cm





Core Loss & Q

Q Test Winding

# N/A



Q Frequenzy

# N/A



Q min on HP4342A

# N/A



where Bpk expressed in gauss, f expressed in hertz, and:

a=4.00E+09, b=3.00E+08, c=2.70E+06, d=9.60E-16



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

200 Oe

95.9%

94.8%



where H expressed in oersteds, and:

a=1.00E-02, b=1.83E-07, c=1.46, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

62

78

98

123

153

192

239

298

371

463

577



RDC(Ω)

17.6 m

35.2 m

70.4 m

140.4

m

277.8

m

554.5 m

1.1

2.2

4.3

8.6

17



Full Winding

Turns

244

377

583

903

1,397

2,163

3,347

5,181

8,019

12,411

19,209



RDC(Ω)

69.3 m

170.2 m

418.6 m

1.0 m

2.5

6.2

15.4

37.8

93.2

229.3

564.4



T520-2

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

-2, -4, -6 & -7 Materialien: Dies sind die beliebtesten Carbonyleisenmischungen. Sie bieten hohe Q-Werte bis zu 40 MHz und sind am beliebtesten für Amateurfunk und eine Vielzahl anderer Kommunikationsanwendungen. Sie sind auch nützlich für moderate Bandtransformatoren im Frequenzbereich von 200 bis 400 MHz

Sonderaktion bis 31.12.2018 - 2 Stück

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T520-2

Rot

132.08

5.200

78.23

3.080

20.32

0.800

µ 10

200

±5%

1-30 MHz

870

gramm

RF

PC



AL value (nominal)

20.0  nH/ N²



µi (reference)

µ 10



Density gm/cm3

5.0



Test Winding

N=100, #20 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

1.3 V



Coating Type

Red/Clear Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



33.1 cm

5.24 cm²

173 cm³

46.5 cm²

509 cm²

13.8 cm





Core Loss & Q

Q Test Winding

# N/A



Q Frequenzy

# N/A



Q min on HP4342A

# N/A



where Bpk expressed in gauss, f expressed in hertz, and:

a=4.00E+09, b=3.00E+08, c=2.70E+06, d=9.60E-16



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

200 Oe

95.9%

94.8%



where H expressed in oersteds, and:

a=1.00E-02, b=1.83E-07, c=1.46, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

62

78

98

123

153

192

239

298

371

463

577



RDC(Ω)

17.6 m

35.2 m

70.4 m

140.4

m

277.8

m

554.5 m

1.1

2.2

4.3

8.6

17



Full Winding

Turns

244

377

583

903

1,397

2,163

3,347

5,181

8,019

12,411

19,209



RDC(Ω)

69.3 m

170.2 m

418.6 m

1.0 m

2.5

6.2

15.4

37.8

93.2

229.3

564.4
