T520-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T520-26

Gelb/Weiß

132.08

5.200

78.23

3.080

20.32

0.800

µ 70

1490

±10%

DC-Drosseln-Leistungsdrossel

1210

gramm

PC



AL value (nominal)

149  nH/ N²



µi (reference)

µ 70



Density gm/cm3

5.0



Test Winding

N=100, #20 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

2.3 V



Coating Type

Yellow/White Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



33.1 cm

5.24 cm²

173 cm³

46.5 cm²

509 cm²

13.8 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

62

78

98

123

153

192

239

298

371

463

577



RDC(Ω)

17.6 m

35.2 m

70.4 m

140.4

m

277.8

m

554.5 m

1.1

2.2

4.3

8.6

17



Full Winding

Turns

244

377

583

903

1,397

2,163

3,347

5,181

8,019

12,411

19,209



RDC(Ω)

69.3 m

170.2 m

418.6 m

1.0 m

2.5

6.2

15.4

37.8

93.2

229.3

564.4



T520-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T520-36

Weiß/ Gelb

132.08

5.200

78.23

3.080

20.32

0.800

µ 75

1490

±10%

DC-Drosseln-Leistungsdrossel

1210

gramm

PC



AL value (nominal)

149  nH/ N²



µi (reference)

µ 75



Density gm/cm3

5.0



Test Winding

N=100, #20 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

2.3 V



Coating Type

White/Yellow Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



33.1 cm

5.24 cm²

173 cm³

46.5 cm²

509 cm²

13.8 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

62

78

98

123

153

192

239

298

371

463

577



RDC(Ω)

17.6 m

35.2 m

70.4 m

140.4

m

277.8

m

554.5 m

1.1

2.2

4.3

8.6

17



Full Winding

Turns

244

377

583

903

1,397

2,163

3,347

5,181

8,019

12,411

19,209



RDC(Ω)

69.3 m

170.2 m

418.6 m

1.0 m

2.5

6.2

15.4

37.8

93.2

229.3

564.4



mat52

T520-52

-52 Material: Dieses Material hat geringere Kernverluste bei hoher Frequenz und die gleiche Durchlässigkeit wie das -26 und -36  Material. Es ist beliebt für Hochfrequenz-Choke-Designs und in einer Vielzahl von Geometrien verfügbar.

‐52 Material: This material has lower core losses at high frequency and the same permeability as the ‐26 and -36 Material. It is popular for high frequency choke designs and available in a wide variety of geometries.

50/60 Hz- Differential mode EMI Line-Chokes

z.B.350 µ H -100 Umdrehungen=35,0nH/N²

IRON POWDER TOROIDAL CORES FOR POWER AND AC LINE FILTER



Für Leistungsanwendung 50/60Hz - bis 500 kHz



Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T520-52

Grün/

Blau

132.08

5.200

78.23

3.080

20.32

0.800

µ 75

1370

±10%

DC-Drosseln-Leistungsdrossel

1210

gramm

PC



AL value (nominal)

137  nH/ N²



µi (reference)

µ 75



Density gm/cm3

5.0



Test Winding

N=100, #20 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

2.3 V



Coating Type

Green/Blue Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



33.1 cm

5.24 cm²

173 cm³

46.5 cm²

509 cm²

13.8 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

58 mW/cm³



Core Loss (maximum)

67 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=2.10E+06, d=6.90E-14



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

61.6%

53.4%



where H expressed in oersteds, and:

a=1.00E-02, b=4.66E-06, c=1.84, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

62

78

98

123

153

192

239

298

371

463

577



RDC(Ω)

17.6 m

35.2 m

70.4 m

140.4

m

277.8

m

554.5 m

1.1

2.2

4.3

8.6

17



Full Winding

Turns

244

377

583

903

1,397

2,163

3,347

5,181

8,019

12,411

19,209



RDC(Ω)

69.3 m

170.2 m

418.6 m

1.0 m

2.5

6.2

15.4

37.8

93.2

229.3

564.4

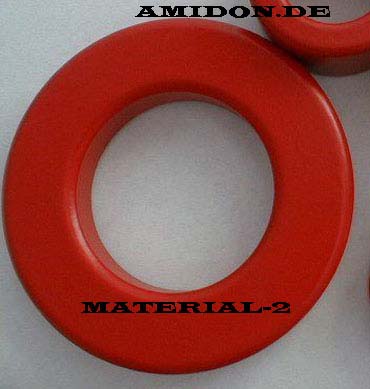

T650-2

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

-2, -4, -6 & -7 Materialien: Dies sind die beliebtesten Carbonyleisenmischungen. Sie bieten hohe Q-Werte bis zu 40 MHz und sind am beliebtesten für Amateurfunk und eine Vielzahl anderer Kommunikationsanwendungen. Sie sind auch nützlich für moderate Bandtransformatoren im Frequenzbereich von 200 bis 400 MHz

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T650-2

Rot

165.10

6.500

88.90

3.500

50.80

2.000

µ 10

580

±5%

1-30 MHz

3.670

gramm

RF

PC



AL value (nominal)

58.0  nH/ N²



µi (reference)

µ 10



Density gm/cm3

5.0



Test Winding

N=100, #22 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

3.6 V



Coating Type

Red/Clear Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



39.9 cm

18.4 cm²

734

cm³

60.3 cm²

927 cm²

22.7 cm





Core Loss & Q

Q Test Winding

# N/A



Q Frequenzy

# N/A



Q min on HP4342A

# N/A



where Bpk expressed in gauss, f expressed in hertz, and:

a=4.00E+09, b=3.00E+08, c=2.70E+06, d=9.60E-16



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

200 Oe

95.9%

94.8%



where H expressed in oersteds, and:

a=1.00E-02, b=1.83E-07, c=1.46, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

71

90

112

140

175

219

273

340

423

527

657



RDC(Ω)

33.1 m

66.7 m

132.0 m

262.5

m

521.8

m

1.0

2.1

8.1

4.3

16.0

31.7



Full Winding

Turns

316

489

756

1,170

1,812

2,804

4,340

6,717

10,396

16,090

24,903



RDC(Ω)

147.3 m

362.5 m

891.3 m

2.2 m

5.4

13.3

32.7

80.6

198.3

488.2

1.2 k



T650-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T650-26

Gelb/Weiß

165.10

6.500

88.90

3.500

50.80

2.000

µ 70

4340

±10%

DC-Drosseln-Leistungsdrossel

5,140

gramm

PC



AL value (nominal)

434  nH/ N²



µi (reference)

µ 70



Density gm/cm3

7.0



Test Winding

N=100, #22 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

5.0 V



Coating Type

Yellow/White Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



39.9 cm

18.4 cm²

734

cm³

60.3 cm²

927 cm²

22.7 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

71

90

112

140

175

219

273

340

423

527

657



RDC(Ω)

33.1 m

66.7 m

132.0 m

262.5

m

521.8

m

1.0

2.1

8.1

4.3

16.0

31.7



Full Winding

Turns

316

489

756

1,170

1,812

2,804

4,340

6,717

10,396

16,090

24,903



RDC(Ω)

147.3 m

362.5 m

891.3 m

2.2 m

5.4

13.3

32.7

80.6

198.3

488.2

1.2 k



T650-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T650-36

Weiß/Gelb

165.10

6.500

88.90

3.500

50.80

2.000

µ 75

4340

±10%

DC-Drosseln-Leistungsdrossel

5,140

gramm

PC



AL value (nominal)

434  nH/ N²



µi (reference)

µ 75



Density gm/cm3

7.0



Test Winding

N=100, #22 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

5.0 V



Coating Type

White/Yellow Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



39.9 cm

18.4 cm²

734

cm³

60.3 cm²

927 cm²

22.7 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

83 mW/cm³



Core Loss (maximum)

95 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

55.2%

47.4%



where H expressed in oersteds, and:

a=1.00E-02, b=9.70E-06, c=1.72, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

71

90

112

140

175

219

273

340

423

527

657



RDC(Ω)

33.1 m

66.7 m

132.0 m

262.5

m

521.8

m

1.0

2.1

8.1

4.3

16.0

31.7



Full Winding

Turns

316

489

756

1,170

1,812

2,804

4,340

6,717

10,396

16,090

24,903



RDC(Ω)

147.3 m

362.5 m

891.3 m

2.2 m

5.4

13.3

32.7

80.6

198.3

488.2

1.2 k



mat52

T650-52

Preis- und Lieferzeit auf Anfrage



-52 Material: Dieses Material hat geringere Kernverluste bei hoher Frequenz und die gleiche Durchlässigkeit wie das -26 und -36  Material. Es ist beliebt für Hochfrequenz-Choke-Designs und in einer Vielzahl von Geometrien verfügbar.

‐52 Material: This material has lower core losses at high frequency and the same permeability as the ‐26 and -36 Material. It is popular for high frequency choke designs and available in a wide variety of geometries.

50/60 Hz- Differential mode EMI Line-Chokes

z.B.350 µ H -100 Umdrehungen=35,0nH/N²

IRON POWDER TOROIDAL CORES FOR POWER AND AC LINE FILTER



Für Leistungsanwendung 50/60Hz - bis 500 kHz

Kern

Farbe

Außen

mm

inch

Innen

mm

inch

Höhe

mm

inch

Perme-abilität



AL (nH/100 Wdgg.2)

AL-Toleranz

Frequenz-

bereich

Mass

(approximate)

Product Group



T650-52

Grün/

Blau

165.10

6.500

88.90

3.500

50.80

2.000

µ 75

4050

±10%

DC-Drosseln-Leistungsdrossel

5,140

gramm

PC



AL value (nominal)

405  nH/ N²



µi (reference)

µ 75



Density gm/cm3

7.0



Test Winding

N=100, #22 AWG



Frequency

10 kHz



Voltage on Agilent 4284A

5.0 V



Coating Type

Green/Blue Epoxy Paint



Voltage Breakdown (min.)

500 Vrms, 60Hz



Limit

0.1 mA, 5 s



Magnetic

Dimensions

Le Eff. Mag. Path Length (cm)

Ae Eff. Mag. Cross Section (cm2)

Veff Eff. Core Volume (cm3)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn



39.9 cm

18.4 cm²

734

cm³

60.3 cm²

927 cm²

22.7 cm





Core Loss

Bpk

140 G



Frequenzy

100 kHz



Core Loss (nominal)

58mW/cm³



Core Loss (maximum)

67 mW/cm³



where Bpk expressed in gauss, f expressed in hertz, and:

a=1.00E+09, b=1.10E+08, c=2.10E+06, d=6.90E-14



DC Saturation

Hdc

Percent Initial Perm (nom.)

Percent Initial Perm (min.)

50 Oe

61.6%

53.4%



where H expressed in oersteds, and:

a=1.00E-02, b=4.66E-06, c=1.84, d=0.00



Wire Size

AWG

8

10

12

14

16

18

20

22

24

26

28



mm

3.150

2.500

2000

1.600

1.250

1000

0.800

0.630

0.500

0.400

0.315



Single Layer

Turns

71

90

112

140

175

219

273

340

423

527

657



RDC(Ω)

33.1 m

66.7 m

132.0 m

262.5

m

521.8

m

1.0

2.1

8.1

4.3

16.0

31.7



Full Winding

Turns

316

489

756

1,170

1,812

2,804

4,340

6,717

10,396

16,090

24,903



RDC(Ω)

147.3 m

362.5 m

891.3 m

2.2 m

5.4

13.3

32.7

80.6

198.3

488.2

1.2 k

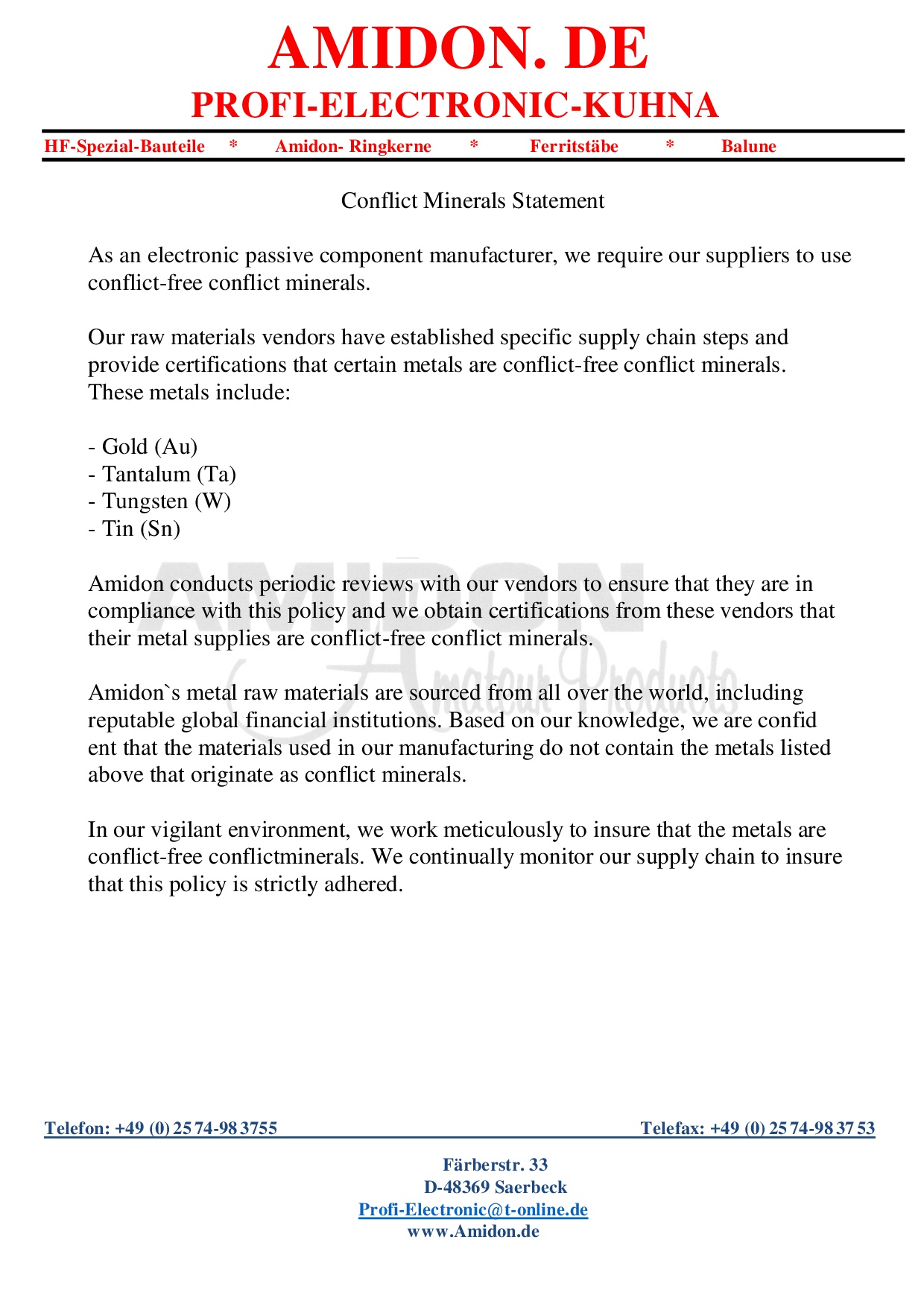

Conflict Minerals Statement



© 1990 - 2018 Amidon.de-Profi-Electronic - All Rights Reserved
