PREISE-Ferrit FB Perlen 801 bis 6301

!

Beads



Ferrite Shelding Beads



Bestellnummer

Außen

OD mm

Innen

ID mm

Länge

HT mm

Typ

Permeabilität

µ

FB 101-43

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

850

FB 101-61

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

125

FB 101-73

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

2500

FB 101-75B

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

5000

FB 201-43

2,00-0.15

1,05+0.10

03,80±0.25

1 - Loch

850

FB 201-73

2,00-0.15

1,05+0.10

03,80±0.25

1 - Loch

2500

FB 301-43

3,50±0.20

1,30±0.10

06,00±0.25

1 - Loch

850

FB 301-61

3,50±0.20

1,30±0.10

06,00±0.25

1 - Loch

125

FB 301-73

3,50±0.20

1,30±0.10

06,00±0.25

1 - Loch

2500

FB 401-43

5.10±0.25

1.45±0.25

06,35±0.25

1 - Loch

850

FB 801-43

7,50±0.20

2,25±0.25

07.55±0.25

1 - Loch

850

FB 801-61

7,50±0.20

2,25±0.25

07.55±0.25

1 - Loch

125

FB 801-73

7,50±0.20

2,25±0.25

07.55±0.25

1 Loch

2500

FB 1501-43

3,50



1,60

03,25

1 - Loch

850

FB 1801-43

5,10

±0.25

1,45

±0.25

11,10

±0.35

1 - Loch

850

FB 1801-64

5,10

±0.25

1,45

±0.25

11,10

±0.35

1 - Loch

250

FB 1801-73

5,10

±0.25

1,45

±0.25

11,10

±0.35

1 - Loch

2500

FB 2401-43

9,65

±0.25

5,00

±0.20

05.05

±0.45

1 - Loch

850

FB 2401-73

9,65

±0.25

5,00

±0.20

05.05

±0.45

1 - Loch

2500

FB 5111-43

6,00

6x0,90

10,00

6 - Loch

850

FB 5111-64

6,00

6x0,90

10,00

6 - Loch

250

FB 6301-43

9,50

±0.25

4,75

±0.30

10,40

±0.25

1 - Loch

850

FB 6301-77

9,50

±0.25

4,75

±0.30

10,40

±0.25

1 - Loch

2000



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

Magnetische Eigenschaften der Ferritperlen-Materialien



 Eigenschaft

 Einheit

 43

 61

64

 72

73

 75

 Anfangspermeabilität

 µ

 850

 125

 250

 2000

 2500

 5000

 Volumenwiderstand

 Ω/cm

 108

 108

 100.000

 1.000

 100

 100

 Frequenzbereich für Drosselanwendung

 MHz

 30-600

 200-2000

 20-2000

 10-50

 10-50

 5-15

FB43-801

 Broadband Frequencies 25-300 MHz

Dämpfungsperlen:

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 30 bis 200 MHz (RF Noise) eingesetzt.

Impedanz bei 10 MHz

Impedanz bei 25 MHz

Impedanz bei 100 MHz

Impedanz bei 250 MHz

  42 Ω

  63 Ω

  92 Ω

  109 Ω

 Außen

 7,50 mm ±0.20 ["OD"]

 Loch

 2,25 mm ±0.25 ["ID"] -

 Länge

 7.55 mm ±0.25 ["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 1300

 Impedanzfaktor

 2,6

 Volumenwiderstand Ohm/cm

 105



Frequenzbereich f. Drosselanwendung

Frequenzbereich Breitband

Frequenzbereich Resonanz



200-2000 MHz

1 - 50 MHz

0,01 - 1 MHz

Bauform

 Type 1





Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved



FB43-801 10St

 Broadband Frequencies 25-300 MHz

Dämpfungsperlen:

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 30 bis 200 MHz (RF Noise) eingesetzt.

Impedanz bei 10 MHz

Impedanz bei 25 MHz

Impedanz bei 100 MHz

Impedanz bei 250 MHz

  42 Ω

  63 Ω

  92 Ω

  109 Ω

 Außen

 7,50 mm ±0.20 ["OD"]

 Loch

 2,25 mm ±0.25 ["ID"] -

 Länge

 7.55 mm ±0.25 ["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 1300

 Impedanzfaktor

 2,6

 Volumenwiderstand Ohm/cm

 105



Frequenzbereich f. Drosselanwendung

Frequenzbereich Breitband

Frequenzbereich Resonanz



200-2000 MHz

1 - 50 MHz

0,01 - 1 MHz

Bauform

 Type 1





Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved



FB61-801

 Higher Frequencies 250-1000 MHz



Dämpfungsperlen:

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Impedanz bei 100 MHz

Impedanz bei 250 MHz

Impedanz bei 500 MHz

Impedanz bei 1000 MHz

  75 Ω

 103 Ω

 120 Ω

 143 Ω

 Außen:

 7,5 mm ±0.25 ["OD"] -

 Loch

 2,25 mm ±0.25 ["ID"] -

 Länge

 7,55 mm ±0.25 ["ID"]

 Permeabilität µ

 125

 AL-Wert[nH/Wdg.²]



 Impedanzfaktor

 2,60

 Volumenwiderstand Ohm/cm

 108

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Breitband

 Frequenzbereich Resonanz

 200-2000 MHz

 10 - 200 MHz

 0,2 - 10 MHz

Bauform

 Type 1

Eigenschaften

61

Anfangspermeabilität

125

Max.Permeabilität

450

Sättigungsflußdichte

10 Oe (Gauß)

2150

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

350

Vol.Widerstand Ω/cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,15

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB61-801 10x

 Higher Frequencies 250-1000 MHz



Dämpfungsperlen:

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Impedanz bei 100 MHz

Impedanz bei 250 MHz

Impedanz bei 500 MHz

Impedanz bei 1000 MHz

  75 Ω

 103 Ω

 120 Ω

 143 Ω

 Außen:

 7,5 mm ±0.25 ["OD"] -

 Loch

 2,25 mm ±0.25 ["ID"] -

 Länge

 7,55 mm ±0.25 ["ID"]

 Permeabilität µ

 125

 AL-Wert[nH/Wdg.²]



 Impedanzfaktor

 2,60

 Volumenwiderstand Ohm/cm

 108

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Breitband

 Frequenzbereich Resonanz

 200-2000 MHz

 10 - 200 MHz

 0,2 - 10 MHz

Bauform

 Type 1

Eigenschaften

61

Anfangspermeabilität

125

Max.Permeabilität

450

Sättigungsflußdichte

10 Oe (Gauß)

2150

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

350

Vol.Widerstand Ω/cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,15

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB64-801

Dämpfungsperlen:

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.



Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz



 Außen:

 7,50 mm ±0.20 ["OD"]

 Loch

 2,25 mm ±0.25["ID"]

 Länge

 7.55 mm ±0.25["ID"]

 Permeabilität µ

 250

 AL-Wert[nH/Wdg.²]

 1300

 Impedanzfaktor

 2,2

 Volumenwiderstand Ohm/cm

 108

 Frequenzbereich f. Drosselanwendung

Frequenzbereich Breitband

Frequenzbereich Resonanz



 200 - 2000 MHz

5 - 200 MHz

0,05 - 4  MHz

Bauform

 Type 1

Eigenschaften

64

Anfangspermeabilität

250

Max.Permeabilität

375

Sättigungsflußdichte

10 Oe (Gauß)

2200

Remanenzflußdichte

10 Oe (Gauß)

1100

Curie  Temperatur (°C)

210

Vol.Widerstand Ω/cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,10



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB73-801

 Lower Frequencies < 50 MHz

Dämpfungsperlen:´

FB-73-801 sind für alle Frequenzbereiche erhältlich.

Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Impedanz bei 1MHz

Impedanz bei 5 MHz

Impedanz bei 10 MHz

Impedanz bei 25 MHz

  23 Ω

  55,5 Ω

  48 Ω

  45 Ω

 Außen:

 7,50 mm ±0.25 ["OD"] -

 Loch

 2,25 mm ±0.25 ["ID"] -

 Länge

 7,55 mm ±0.25["ID"]

 Permeabilität µ

 2500

 AL-Wert[nH/Wdg.²]

 3900

 Impedanzfaktor

 2,2

 Volumenwiderstand Ohm/cm

 102

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Breitband

 Frequenzbereich Resonanz

 10 - 50 MHz

 0,5 - 25 MHz

0,001 - 1 MHz

Bauform

 Type 1





Eigenschaften

73

Anfangspermeabilität

2500

Max.Permeabilität

4000

Sättigungsflußdichte

10 Oe (Gauß)

4000

Remanenzflußdichte

10 Oe (Gauß)

1250

Curie  Temperatur (°C)

160

Vol.Widerstand Ω/cm

10 ²

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,80



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

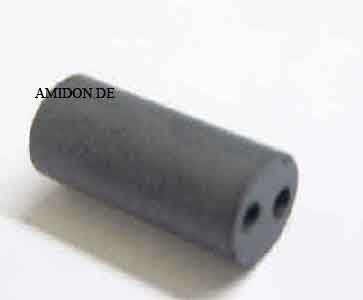

FB64-901

Dämpfungsperlen:

FB-64-901 # sind für alle Frequenzbereiche erhältlich.

Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz



 Außen:

 6,4 mm ±0.20 ["OD"] -

 Loch

 2x1,3 mm ±0.10["ID"] -

 Länge

 10,60 mm ±0.25["ID"]

 Permeabilität µ

 250

 AL-Wert[nH/Wdg.²]

 1130

 Impedanzfaktor

 7,50

 Volumenwiderstand Ohm/cm

 108

 Frequenzbereich f. Drosselanwendung

Frequenzbereich Breitband

Frequenzbereich Resonanz

 200-2000 MHz

5 - 200 MHz

0,05 - 4 MHz

Bauform

 Type 2

Eigenschaften

64

Anfangspermeabilität

250

Max.Permeabilität

375

Sättigungsflußdichte

10 Oe (Gauß)

2200

Remanenzflußdichte

10 Oe (Gauß)

1100

Curie  Temperatur (°C)

210

Vol.Widerstand Ω/cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,10



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB43-1801

 Broadband Frequencies 25-300 MHz

Dämpfungsperlen: FB-43-1801 sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 30 bis 200 MHz (RF Noise) eingesetzt. Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 30 bis 200 MHz (RF Noise) eingesetzt.

Impedanz bei  10 MHz

Impedanz bei 25 MHz

Impedanz bei 100 MHz

 Impedanz bei 250 MHz

62

96

131

151

 Außen:

5,10 mm ±0.25 ["OD"] -

 Loch

 1,45 mm ±0.25["ID"] -

 Länge

 11,10 mm ±0.35["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 2000

 Impedanzfaktor

 3,90

 Volumenwiderstand Ohm/cm

 105

 Frequenzbereich f. Drosselanwendung

Frequenzbereich Breitband

Frequenzbereich Resonanz



 30 - 600 MHz

1 - 50 MHz

0,01 - 1 MHz



Bauform

 Type 1



Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB64-1801

Dämpfungsperlen:

FB-64-1801 #

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt.

Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Impedanz bei MHz

Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz

   Ω

   Ω

   Ω

   Ω

 Außen:

 5,10 mm ±0.20 ["OD"] -

 Loch

 1,45 mm ±0.10["ID"] -

 Länge

 11,10 mm ±0.25["ID"]

 Permeabilität µ

 250

 AL-Wert[nH/Wdg.²]

 590

 Impedanzfaktor

 3,90

 Volumenwiderstand Ohm/cm

 108

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Breitband

 Frequenzbereich Resonanz

 200 - 2000 MHz

 5 - 200 MHz

 0,05 - 4 MHz

Bauform

 Type 1



Eigenschaften

64

Anfangspermeabilität

250

Max.Permeabilität

375

Sättigungsflußdichte

10 Oe (Gauß)

2200

Remanenzflußdichte

10 Oe (Gauß)

1100

Curie  Temperatur (°C)

210

Vol.Widerstand Ω/cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,10



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

Bitte Lupe klicken



Zurück zu Ferrit- Entstörmaterial-Übersicht

fb7

FB73-1801 SR

 Lower Frequencies < 50 MHz

Dämpfungsperlen: FB-73-1801-SR

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Impedanz bei MHz

Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz

   Ω

   Ω

   Ω

   Ω

 Außen:

 5,10 mm ±0.20 ["OD"] -

 Loch

 1,45 mm ±0.10["ID"] -

 Länge

 11,10 mm ±0.25["ID"]

 Permeabilität µ

 2500

 AL-Wert[nH/Wdg.²]

 590

 Impedanzfaktor

 3,90

 Volumenwiderstand Ohm/cm

 102

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Breitband

 Frequenzbereich Resonanz

 10 - 50 MHz

 0,5 - 25 MHz

 0,001 - 1 MHz

Bauform

 Type 1

Eigenschaften

73

Anfangspermeabilität

2500

Max.Permeabilität

4000

Sättigungsflußdichte

10 Oe (Gauß)

4000

Remanenzflußdichte

10 Oe (Gauß)

1250

Curie  Temperatur (°C)

160

Vol.Widerstand Ω/cm

10 ²

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,80



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB43-2401

Aktionspreis


Broadband Frequencies 25-300 MHz

Dämpfungsperlen: FB-43-2401

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 30 bis 200 MHz (RF Noise) eingesetzt.

Impedanz bei  10 MHz

Impedanz bei  25 MHz

Impedanz bei  100 MHz

Impedanz bei  100 MHz

 16

26

43

56

 Außen:

 9,65 mm ±0.25["OD"] -

 Loch

 5,00 mm ±0.20["ID"] -

 Länge

 5,05 mm ±0.45["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 520

 Impedanzfaktor

 1,02

 Volumenwiderstand Ohm/cm

 105

 Frequenzbereich f. Drosselanwendung

Frequenzbereich Breitband

Frequenzbereich Resonanz

 30 - 600 MHz

1 - 50 MHZ

0,01 1 MHz

Bauform

 Type 1



Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0



Alle Ringkerne sind -

RoHS: konform

1996 - 2012 Amidon.de All Rights Reserved

FB73-2401

Dämpfungsperlen: FB-73-2401

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Bezeichnung

Imp.

(Ω)

10 MHz

Imp.

(Ω)

25

MHz

Imp.

(Ω)

100 MHz

Imp.

(Ω)

250 MHz

FB-73-2401

7,9

19

19

15



Bestellnummer

Außen

OD mm

Innen

ID mm

Länge

HT mm

AL-Wert[nH/Wdg.²

Typ

Permeabilität

µ

Impedance Factor

FB-73-2401

9,65

±0.25

5,00

±0.20

05.05

±0.45

1530

1 - Loch

2500

1.02



Eigenschaften

73

Anfangspermeabilität

2500

Max.Permeabilität

4000

Sättigungsflußdichte

10 Oe (Gauß)

4000

Remanenzflußdichte

10 Oe (Gauß)

1250

Curie  Temperatur (°C)

160

Vol.Widerstand Ω/cm

10 ²

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,80

Alle Ringkerne sind -

RoHS: konform



 © Amidon.de-Profi-Electronic Kuhna 2012

fb43-5111

FB43-5111

 Broadband Frequencies 25-300 MHz

Dämpfungsperlen: FB-43-5111

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 30 bis 200 MHz (RF Noise) eingesetzt.

Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz



 Außen:

 6,0 mm ±0.20 ["OD"] -

 Loch

 6x0,90 mm ±0.10["ID"] -

 Länge

 10 mm ±0.25["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 3540

 Impedanzfaktor

 6,70

 Volumenwiderstand Ohm/cm

 105

 Frequenzbereich f. Drosselanwendung

Frequenzbereich Resonanz

Frequenzbereich Breitband

 30 - 600 MHz

0,01 - 1 MHz

1 - 50 MHz

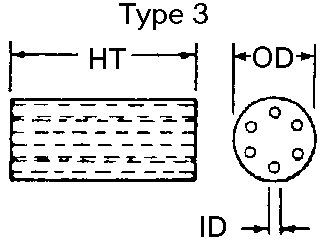

Bauform

 Type 3-

6Loch





Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB64-5111

Dämpfungsperlen: FB-64-5111

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Siehe Einleitungstext.Außen: 6,0 mm ["OD"]Loch: 6 x 0,8 mm ["ID"]Länge: 10,0 mm ["HT"]Bauform: 3 ["Type"]µ=250AL-Wert: 1010 [nH/Wdg.²]Impedanzfaktor: 6,70Volumenwiderstand: 100.000 Ohm/cmFrequenzbereich für Drosselanwendung: 30-600 MHz



Impedanz bei MHz

Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz

   Ω

   Ω

   Ω

   Ω

 Außen:

 6,0 mm ±0.20 ["OD"] -

 Loch

 6x0,9 mm ±0.10["ID"]

 Länge

 10 mm ±0.25["ID"]

 Permeabilität µ

 250

 AL-Wert[nH/Wdg.²]

 1010

 Impedanzfaktor

 6,70

 Volumenwiderstand Ohm/cm

 108

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Breitband

 Frequenzbereich Resonanz

 200 - 2000 MHz

 5 - 200 MHZ

 0,05 - 4 MHz

Bauform

 Type 3

6-Loch



Eigenschaften

64

Anfangspermeabilität

250

Max.Permeabilität

375

Sättigungsflußdichte

10 Oe (Gauß)

2200

Remanenzflußdichte

10 Oe (Gauß)

1100

Curie  Temperatur (°C)

210

Vol.Widerstand Ω/cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,10



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved



FB43-5621 W

      Broadband Frequencies 25-300 MHz

Dämpfungsperlen:FB-43-5621



sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt.

Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.



Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 1 bis 1000 MHz (RF Noise) eingesetzt.



Bestellnr.

  Außen OD mm   Innen ID mm  Länge HT mm

 Freq.

Resonanz

 Freq. Breitband   Freq. Drossel Volumen  widerstand

Ω/cm

FB-43-5621 W  14.30

± 0.45

 6.35

±0.25

  28,60

± 0.75

 0,01-1 MHz  1-50 MHZ  30-600

10⁵



Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0


Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB43-5621W - 5 Stück

 Broadband Frequencies 25-300 MHz

Dämpfungsperlen:FB-43-5621W



sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt.

Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.



Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 1 bis 1000 MHz (RF Noise) eingesetzt.



Impedanz bei  10 MHz

Impedanz bei 25  MHz

Impedanz bei  100 MHz

 Impedanz bei  250 MHz

105

171

250

255

 Außen:

 14,30 mm ±0.20 ["OD"]

 Loch

 6,35 mm ±0.10["ID"] -

 Länge

 28,50 mm ±0.75["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 3800

 Impedanzfaktor

 6,4

 Volumenwiderstand Ohm/cm

 105

 Frequenzbereich f. Drosselanwendung

Frequenzbereich Breitband

Frequenzbereich Resonanz

 30 - 600 MHz

1 - 50 MHZ

0,01 - 1 MHz

Bauform

 Type 1

Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB43-5621

Broadband Frequencies 25-300 MHz

Dämpfungsperlen: FB-43-5621



sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt.

Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.



Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 1 bis 1000 MHz (RF Noise) eingesetzt.



Bestellnr.

  Außen OD mm   Innen ID mm  Länge HT mm

 Freq.

Resonanz

 Freq. Breitband   Freq. Drossel Volumen  widerstand

Ω/cm

FB-43-5621   14.30

± 0.45

 6.35

±0.25

  28,60

± 0.75

 0,01-1 MHz  1-50 MHZ  30-600

10⁵



Bestellnr.  AL-Werte in nH/Wdg.2

Imp.

Faktor

 Perm.

µ

 Max

Perm. µ

 Imp. 10 MHz

Imp.

25 MHz

Imp.

100 MHZ

Imp.

250 MHz

FB-43-5621

3700

 3,70

850

 2950

 105 Ω

 171

Ω

250  Ω

 255

Ω





Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

2950

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0


Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB61-5621

     Higher Frequencies 250-1000 MHz

 Impedanz 100 MHz                                     205
 Impedanz 250 MHz                                      295
 Imoedanz 500 MHz                                     370
 Außen                                                           14.30 mm ±0.45 ["OD"]
 Innen                                                               6,35 mm ±0.25["ID"] -
 Länge                                                             28,0 mm ±0.75["ID"]
 Permeabilität                                               125
 Impedanzfaktor                                           6,40
 Frequenzbereich f. Drosselanwendung  200 - 1000 MHz
 Frequenzbereich Resonanz                     0,2 - 10 MHz
 Frequenzbereich Breitband                     10 - 200 MHz
 Volumenwiderstand Ohm/cm                    108

Bauform                                                         Typ 1

EMI-Ferrithülsen für runde Kabel

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

Eigenschaften

61

Anfangspermeabilität

125

Max.Permeabilität

450

Sättigungsflußdichte

10 Oe (Gauß)

2150

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

350

Vol.Widerstand Ω/cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,15

61 Material

A MnZn ferrite designed specifically for EMI suppression applications from as low as 200 MHz up to 1000 MHz. This material does not have the dimensional resonance limitations associated with conventional MnZn ferrite materials. Round cable EMI suppression cores, round cable snap-its, flat cable EMI suppression cores and flat c

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

Bitte Lupe klicken



Zurück zu Ferrit- Perlen-Übersicht

FB77-5621

Dämpfungsperlen:FB(FP)-77-5621

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.



Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz



 Außen:

 14,30 mm ±0.5 ["OD"] -

 Loch

 6,40 mm ±0.3["ID"] -

 Länge

 28,60 mm ±0.75["ID"]

 Permeabilität µ

 2000

 AL-Wert[nH/Wdg.²]

 9600

 Impedanzfaktor

 6,40

 Volumenwiderstand Ohm/cm

 102

 Frequenzbereich f. Drosselanwendung

 200-2000 MHz

Bauform

 Type 1

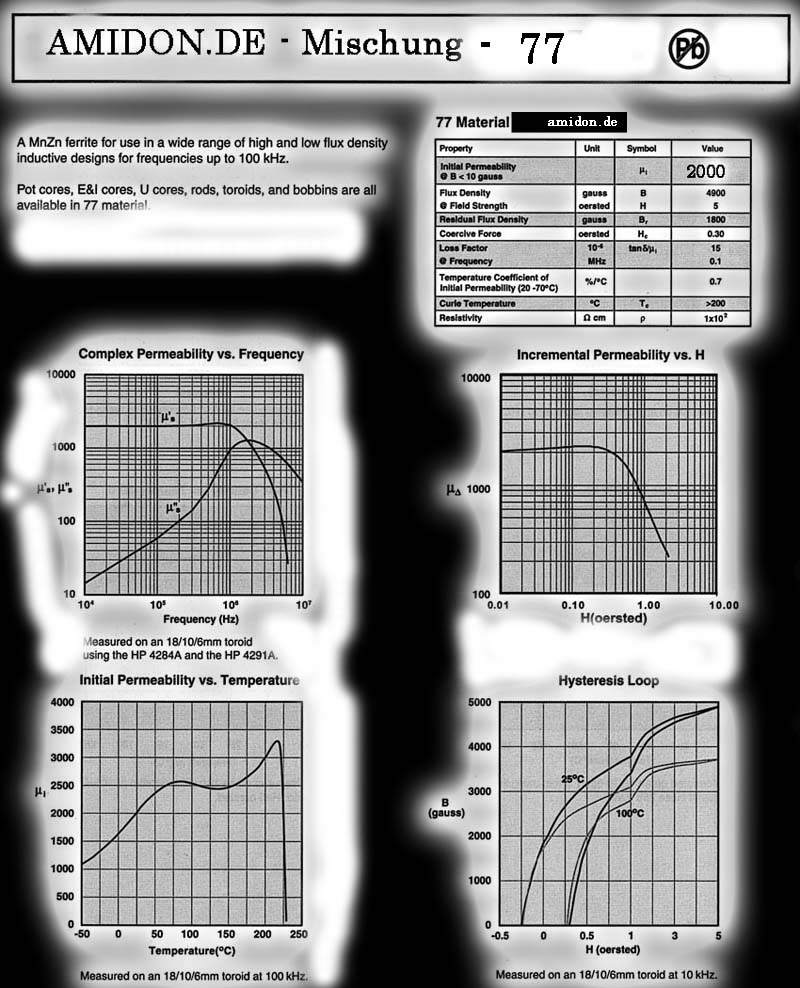

Eigenschaften

77

Anfangspermeabilität

2000

Max.Permeabilität

3500

Sättigungsflußdichte

10 Oe (Gauß)

3500

Remanenzflußdichte

10 Oe (Gauß)

1500

Curie  Temperatur (°C)

150

Vol.Widerstand Ω/cm

                    10²

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,60



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB61-5702

 Higher Frequencies 250-1000 MHz

FB-61-5702

Frequency Range: Higher Frequencies 260-1000 MHz

(61 material) Description: 61 ROUND CABLE CORE Application: Suppression Components Where Used: Cable Component Part Type: Round Cable EMI Suppression Cores mm mm-tol nominal -inchA - 17.45 ±0.40 0.687 _ B - 9.50 ±0.25 0.375 _ C - 28.60 ±0.75 1.125 Typical Impedance 100 MHz 190 Typical Impedance-Ohm250 MHz+ 280 Typical Impedance-Ohm500 MHz+ 360 Typical Impedance-Ohm1000 MHz 450 Typical Impedance-Ohm

Bestellnr.

  Außen OD mm   Innen ID mm  Länge HT mm

 Freq.

Resonanz

 Freq. Breitband   Freq. Drossel Volumen  widerstand

Ω/cm

FB-61-5702   17.45

± 0.40

 9,50

±0.25

  28,60

± 0.75

 0,05-4 MHz  10-200 MHZ  200-2000 MHz

10⁸



Bestellnr.  AL-Werte in nH/Wdg.2

Imp.

Faktor

 Perm.

µ

 Max

Perm. µ

 Imp.

250

 MHz

Imp.

500

 MHz

Imp.

100

MHZ

Imp.

1000

 MHz

FB-61-5702

110

 0,70

125

 450

 280 Ω

 360

Ω

190

 Ω

 450

Ω




Eigenschaften

61

Anfangspermeabilität

125

Max.Permeabilität

450

Sättigungsflußdichte

10 Oe (Gauß)

2150

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

350

Vol.Widerstand Ω/cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,15




Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB43-6301

Aktionspreis

Dämpfungsperlen:FB-43-6301

sind für alle Frequenzbereiche erhältlich. Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 30 bis 200 MHz (RF Noise) eingesetzt.Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz



 Außen:

 9,5 mm ±0.20 ["OD"]

 Loch

 4,6 mm ±0.10["ID"] -

 Länge

 10 mm ±0.25["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 110

 Impedanzfaktor

 1,70

 Volumenwiderstand Ohm/cm

 105

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Breitband

 Frequenzbereich Resonanz

 30 - 600  MHz

  1 - 50 MHz

  0,01 - 1 MHz

Bauform

 Type 1

Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved
