Preise BN

Multi-Apertur-Kerne in 73 und 43 Materialien werden nur auf Impedanz kontrolliert. Das 61 NiZn-Material wird sowohl für die Impedanz als auch für den AL-Wert gesteuert. Das Hochfrequenzmaterial 67 wird auf den AL-Wert gesteuert. Minimale Impedanzwerte sind für die markierten Frequenzen angegeben. Die minimale Impedanz ist typischerweise die aufgelistete Impedanz von weniger als 20%. Multi Multi-Apertur-Kerne in 73 und 43 Material werden auf dem 4193A Vector Impedance Analyzer auf Impedanz gemessen. Die 61 und 67 Multi-Apertur-Kerne werden mit dem 4291A Impedance Analyzer getestet. Alle Impedanzmessungen werden mit einer einzigen Umdrehung in beide Löcher durchgeführt, wobei die kürzeste praktische Kabellänge verwendet wird. Die 61 und 67 Material Multi-Loch-Perlen sind auf AL-Wert getestet. Die Testfrequenz beträgt 10 kHz bei <10 Gauss. Die Testwicklung sind fünf Windungen, die durch beide Löcher gewickelt sind. Multi-aperture cores in 73 and 43 materials are controlled for impedance only. The 61 NiZn material is controlled for both impedance and AL value. The high frequency 67 material is controlled for AL value. Minimum impedance values are specified for the + marked frequencies. The minimum impedance is typically the listed impedance less 20%. Multi-aperture cores in 73 and 43 material are measured for impedance on the 4193A Vector Impedance Analyzer. The 61 and 67 multi-aperture cores are tested on the 4291A Impedance Analyzer. All impedance measurements are performed with a single turn to both holes, using the shortest practical wire length. The 61 and 67 material multi-hole beads are tested for AL value. The test frequency is 10 kHz at < 10 gauss. The test winding is five turns wound through both holes. Breitband-Transformatoren Breitband-Transformatoren sind - wie der Name schon gesagt - Transformatoren, die über einen weiten Frequenzbereich einsetzbar sind. Sie können außerdem eine Auf- und Abwärts-Impedanztransformation bewirken, eine unsymmetrische an eine symmetrische Last anpassen oder beide Aufgaben gleichzeitig erfüllen. Der 2-Loch - Ferritkern (auch als "Schweinenase" oder "Doppelauge" bezeichnet) ist als Balun bekannt und für Kleinleistungsanwendungen sehr beliebt. Balun-Kerne wurden entwickelt, um mit einer möglichst hohen Impedanz pro Windungslänge die Anwendung als Breitbandübertrager zu begünstigen. Doppelloch-Balunkerne sind für den Einsatz in Kleinleistungs-VHF und UHF-Anwendungen und für die Transformation von 75 auf 300 Ohm weit verbreitet. Die Schaltbilder zeigen einige typische Anwendungsfälle für Balune und Anpassungstransformatoren. Der mit den eingezeichneten Punkten bestimmte Anfang der jeweiligen Wicklung ist für die richtige Funktion (Phasenlage) unbedingt zu beachten. Die Bandbreite der Breitband-Transformatoren hat praktische Grenzen. Die untere Frequenzgrenze ist durch Parallel-Induktivität und Parallel-Widerstand bestimmt. Diese Werte müssen genügend hoch bleiben, um eine akzeptable Anpassung zu gewährleisten und sind, wenn nicht ein Kern mit niedrigen "Q" verwendet wird, die dominierenden Faktoren. Im Normalfall soll die induktive Reaktanz bei niedrigsten Frequenz 4 x größer als die Eingangsimpedanz sein. Es kann aber zum Erreichen dieses Verhältnisses eine sehr große Windungszahl erforderlich sein, die schlechter. Durch die Verwendung von Kernen mit hoher Permeabilität lässt sich zwar die Zahl der benötigen Windungen herabsetzen; es sind aber Sättigungseffekte - besonders bei Anwendungen mit höheren Leistungen - zu berücksichtigen. So wird gelegentlich von der 4 x größer Regel abgewichen, um an der obere Frequenzgrenze bessere Übertragungseigenschaften zu erzielen.

!

BN73-302

BN73-302
Material 73 - Permeabilität 2500 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: bis 30 MHz Multi-Aperture cores Suppression Applications for Lower Frequencies < 50 MHz Material 73 BN-Eigenschaften 73 Anfangspermeabilität 2500 Max.Permeabilität 4000 Sättigungsflußdichte 10 Oe (Gauß) 4000 Remanenzflußdichte 10 Oe (Gauß) 1250 Curie Temperatur (°C) 160 Vol.Widerstand ?/cm 10² Temp.Koeffizient %/°C (20 °C …….70 °C) 0,80 Frequenz MHz Resonanzschaltung 0,001 - 1 Frequenz MHz Breitbandschaltung 0,5 - 30 Frequenz MHz Drossel-Anwendung 10 - 50 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

BN43-202

Material 43 - Permeabilität 850 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Bestellnr. OD Außen mm HT Länge mm T Dicke mm ID Loch mm Imp. (Ω) 25 MHz Imp.(Ω) 100 MHz AL-Werte- nH Perm. µ Freq. MHz BN43-202 13.30±0.60 14.35±0.50 7.50±0.35 3.80±0.25 123 180 2890 850 1 -60 Suppression Applications for Broadband Frequencies 20-300 MHz - Material 43 BN-Eigenschaften 43 Anfangspermeabilität 850 Max.Permeabilität 3000 Sättigungsflußdichte 10 Oe (Gauß) 2750 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 130 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,01-1 Frequenz MHz Breitbandschaltung 1,0 – 50 Frequenz MHz Drossel-Anwendung 30-600 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen

BN43-202 - 10Stück

10 Stück
Material 43 - Permeabilität 850 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Bestellnr. OD Außen mm HT Länge mm T Dicke mm ID Loch mm Imp. (Ω) 25 MHz Imp.(Ω) 100 MHz AL-Werte- nH Perm. µ Freq. MHz BN43-202 13.30±0.60 14.35±0.50 7.50±0.35 3.80±0.25 123 180 2890 850 1 -60 Suppression Applications for Broadband Frequencies 20-300 MHz - Material 43 BN-Eigenschaften 43 Anfangspermeabilität 850 Max.Permeabilität 3000 Sättigungsflußdichte 10 Oe (Gauß) 2750 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 130 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,01-1 Frequenz MHz Breitbandschaltung 1,0 – 50 Frequenz MHz Drossel-Anwendung 30-600 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie) Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen

BN-43-302

Material BN43 Dieses NiZn ist unser populärster Ferrit zur Unterdrückung leitungsgebundener elektromagnetischer Störungen von 20 MHz bis 250 MHz. Dieses Material wird auch für induktive Anwendungen wie Hochfrequenz-Gleichtaktdrosseln verwendet. BN-43 Material Characteristics Property Item Unit/ Symbol Value Max. Permeabilität Freq. MHz Reso-nanz Freq. MHz Breit-band Freq. MHz Drossel Initial Permeability@ B < 10 gauss µi 850 3000 0.01-1 1-50 30-600 Temperature Coefficient of Initial Permeability (20 -70°C) %/°C 1.25 Density gm/cm3 ≈4.7 g/cm3 Curie Temperature °C Tc >130 Resistivity Ohm-cm Ρ 1×10⁵ Electrical Specifications Bestellnr. Kern-Material Item Unit/Symbol Condition Value AL-Toleranz BN43-302 Ferrit Toroid AL nH/N2 @ 10 KHz 1280 ±20% NiZn Initial Permeability µ0 @ B < 10 gauss 850 ±20% Temp. Coeff. Of initial Permeability % °C 20-70°C 1.25 Typ. Coercive Force Hc oersted 0.45 Typ. Residual Flux Density Gauss, Br N/A 1300 Typ. Flux Density Gauss, B Initial (B), oersted 2900 Typ. Gauss, H @ @ Field Strength (H), oersted 10 Typ. Curie temperature °C Tc > 130 Nom. Resistivity Ω cm. p @ Field Strength 10⁵ Typ. Dimensional Tolerances Dim Case In Toleranz mm Toleranz Weight Gewicht A B (Outer Diameter)/mm 0.525 -- 13.3 ±0.60 -- -- B A (Inner Diameter)/mm 0.407 -- 10.3 ±0.30 --- --- C H (Height)/mm 0.295 -- 7.5 ±0.35 --- -- E 0.225 5.7 ±0.25 H 0.15 3.8 ±0.25 Ferrite Material Constants Specific Heat 0.25 cal/g/°C Thermal Conductivity 3.5 - 4.5 mW/cm-°C Coefficient of Linear Expansion 8 - 10x10-6/°C Tensile Strength 4.9 kgf/mm2 Compressive Strength 42 kgf/mm2 Young's Modulus 15x103 kgf/mm2 Hardness (Knoop) 650 Specific Gravity ≈4.7 g/cm3 Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite. The above quoted properties are typical for Amidon MnZn and NiZn ferrites.

BN-43-302 10 Stück

10 Stück
Material BN43 Dieses NiZn ist unser populärster Ferrit zur Unterdrückung leitungsgebundener elektromagnetischer Störungen von 20 MHz bis 250 MHz. Dieses Material wird auch für induktive Anwendungen wie Hochfrequenz-Gleichtaktdrosseln verwendet. BN-43 Material Characteristics Property Item Unit/ Symbol Value Max. Permeabilität Freq. MHz Reso-nanz Freq. MHz Breit-band Freq. MHz Drossel Initial Permeability@ B < 10 gauss µi 850 3000 0.01-1 1-50 30-600 Temperature Coefficient of Initial Permeability (20 -70°C) %/°C 1.25 Density gm/cm3 ≈4.7 g/cm3 Curie Temperature °C Tc >130 Resistivity Ohm-cm Ρ 1×10⁵ Electrical Specifications Bestellnr. Kern-Material Item Unit/Symbol Condition Value AL-Toleranz BN43-302 Ferrit Toroid AL nH/N2 @ 10 KHz 1280 ±20% NiZn Initial Permeability µ0 @ B < 10 gauss 850 ±20% Temp. Coeff. Of initial Permeability % °C 20-70°C 1.25 Typ. Coercive Force Hc oersted 0.45 Typ. Residual Flux Density Gauss, Br N/A 1300 Typ. Flux Density Gauss, B Initial (B), oersted 2900 Typ. Gauss, H @ @ Field Strength (H), oersted 10 Typ. Curie temperature °C Tc > 130 Nom. Resistivity Ω cm. p @ Field Strength 10⁵ Typ. Dimensional Tolerances Dim Case In Toleranz mm Toleranz Weight Gewicht A B (Outer Diameter)/mm 0.525 -- 13.3 ±0.60 -- -- B A (Inner Diameter)/mm 0.407 -- 10.3 ±0.30 --- --- C H (Height)/mm 0.295 -- 7.5 ±0.35 --- -- E 0.225 5.7 ±0.25 H 0.15 3.8 ±0.25 Ferrite Material Constants Specific Heat 0.25 cal/g/°C Thermal Conductivity 3.5 - 4.5 mW/cm-°C Coefficient of Linear Expansion 8 - 10x10-6/°C Tensile Strength 4.9 kgf/mm2 Compressive Strength 42 kgf/mm2 Young's Modulus 15x103 kgf/mm2 Hardness (Knoop) 650 Specific Gravity ≈4.7 g/cm3 Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite. The above quoted properties are typical for Amidon MnZn and NiZn ferrites.

BN-43-302 20 Stück

20 Stück
Material BN43 Dieses NiZn ist unser populärster Ferrit zur Unterdrückung leitungsgebundener elektromagnetischer Störungen von 20 MHz bis 250 MHz. Dieses Material wird auch für induktive Anwendungen wie Hochfrequenz-Gleichtaktdrosseln verwendet. BN-43 Material Characteristics Property Item Unit/ Symbol Value Max. Permeabilität Freq. MHz Reso-nanz Freq. MHz Breit-band Freq. MHz Drossel Initial Permeability@ B < 10 gauss µi 850 3000 0.01-1 1-50 30-600 Temperature Coefficient of Initial Permeability (20 -70°C) %/°C 1.25 Density gm/cm3 ≈4.7 g/cm3 Curie Temperature °C Tc >130 Resistivity Ohm-cm Ρ 1×105 Electrical Specifications Bestellnr. Kern-Material Item Unit/Symbol Condition Value AL-Toleranz BN43-302 Ferrit Toroid AL nH/N2 @ 10 KHz 1280 ±20% NiZn Initial Permeability µ0 @ B < 10 gauss 850 ±20% Temp. Coeff. Of initial Permeability % °C 20-70°C 1.25 Typ. Coercive Force Hc oersted 0.45 Typ. Residual Flux Density Gauss, Br N/A 1300 Typ. Flux Density Gauss, B Initial (B), oersted 2900 Typ. Gauss, H @ @ Field Strength (H), oersted 10 Typ. Curie temperature °C Tc > 130 Nom. Resistivity Ω cm. p @ Field Strength 10⁵ Typ. Dimensional Tolerances Dim Case In Toleranz mm Toleranz Weight Gewicht A B (Outer Diameter)/mm 0.525 -- 13.3 ±0.60 -- --- B A (Inner Diameter)/mm 0.407 -- 10.3 ±0.30 --- --- C H (Height)/mm 0.295 -- 7.5 ±0.35 --- -- E 0.225 5.7 ±0.25 H 0.15 3.8 ±0.25 Ferrite Material Constants Specific Heat 0.25 cal/g/°C Thermal Conductivity 3.5 - 4.5 mW/cm-°C Coefficient of Linear Expansion 8 - 10x10-6/°C Tensile Strength 4.9 kgf/mm2 Compressive Strength 42 kgf/mm2 Young's Modulus 15x103 kgf/mm2 Hardness (Knoop) 650 Specific Gravity ≈4.7 g/cm3 Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite. The above quoted properties are typical for Amidon MnZn and NiZn ferrites.

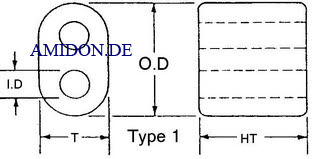

BN43-1233

Material 43 - Permeabilität 850 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 1 - 60 MHz Aussendurchmesser 19.40 mm ±0.6["OD"] Loch 4.75 mm ±0.2 [""ID"] Länge 25.40 mm ±0.7 ["HT"] Dicke 9.50 mm ±0.25 ["T"] Bauform Bild 1 AL-Wert- nH² 5400 Permeabilität µ 850 Impedanz 25 MHz - 295 Ω Impedanz 100 MHz - 400 Ω Suppression Applications for Broadband Frequencies 20-300 MHz - Material 43 BN-Eigenschaften 43 Anfangspermeabilität 850 Max.Permeabilität 3000 Sättigungsflußdichte 10 Oe (Gauß) 2750 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 130 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,01-1 Frequenz MHz Breitbandschaltung 1,0 – 50 Frequenz MHz Drossel-Anwendung 30-600 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie) Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2012 Amidon.de - All Rights Reserved

BN43-1502

Material 43 - Permeabilität 850 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 1 - 60 MHz Aussendurchmesser 13,30 mm ±0.60 ["OD"] Loch 3,80 mm ±0.25 mm ["ID"] Länge 6,60 mm ±0.25 mm ["HT"] Dicke 7,50 mm ±0.35mm ["T"] Bauform Bild 1 AL-Wert- nH² Permeabilität µ 850 Impedanz 100 MHz - 59 Ω Impedanz 250 MHz - 88 Ω Suppression Applications for Broadband Frequencies 20-300 MHz - Material 43 BN-Eigenschaften 43 Anfangspermeabilität 850 Max.Permeabilität 3000 Sättigungsflußdichte 10 Oe (Gauß) 2750 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 130 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,01-1 Frequenz MHz Breitbandschaltung 1,0 – 50 Frequenz MHz Drossel-Anwendung 30-600 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2012 Amidon.de - All Rights Reserved

BN43-1502 10Stück

Material 43 - Permeabilität 850 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 1 - 60 MHz Aussendurchmesser 13,30 mm ±0.60 ["OD"] Loch 3,80 mm ±0.25 mm ["ID"] Länge 6,60 mm ±0.25 mm ["HT"] Dicke 7,50 mm ±0.35mm ["T"] Bauform Bild 1 AL-Wert- nH² Permeabilität µ 850 Impedanz 100 MHz - 59 Ω Impedanz 250 MHz - 88 Ω Suppression Applications for Broadband Frequencies 20-300 MHz - Material 43 BN-Eigenschaften 43 Anfangspermeabilität 850 Max.Permeabilität 3000 Sättigungsflußdichte 10 Oe (Gauß) 2750 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 130 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,01-1 Frequenz MHz Breitbandschaltung 1,0 – 50 Frequenz MHz Drossel-Anwendung 30-600 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2012 Amidon.de - All Rights Reserved

BN43-2402

Doppellochkern Material 43 - Permeabilität 850
Material 43 - Permeabilität 850 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 1 - 60 MHz Al-Wert: 1275 [nH/Wdg.²] Suppression Applications for Broadband Frequencies 20-300 MHz - Material 43 BN-Eigenschaften 43 Anfangspermeabilität 850 Max.Permeabilität 3000 Sättigungsflußdichte 10 Oe (Gauß) 2750 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 130 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,01-1 Frequenz MHz Breitbandschaltung 1,0 – 50 Frequenz MHz Drossel-Anwendung 30-600 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2012 Amidon.de - All Rights Reserved

BN43-2402

Doppellochkern Material 43 - Permeabilität 850
Material 43 - Permeabilität 850 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 1 - 60 MHz Al-Wert: 1275 [nH/Wdg.²] Suppression Applications for Broadband Frequencies 20-300 MHz - Material 43 BN-Eigenschaften 43 Anfangspermeabilität 850 Max.Permeabilität 3000 Sättigungsflußdichte 10 Oe (Gauß) 2750 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 130 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,01-1 Frequenz MHz Breitbandschaltung 1,0 – 50 Frequenz MHz Drossel-Anwendung 30-600 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2012 Amidon.de - All Rights Reserved

BN43-3312

Material 43 - Permeabilität 850 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 1 - 60 MHz Aussendurchmesser 19.45 mm ±0.6["OD"] Loch 4.75 mm ±0.2["ID"] Länge 25.40 mm ±0.7 ["HT"] Dicke 9.50 mm ±0.25 ["T"] Bauform Bild 1 AL-Wert- nH² 5000 Permeabilität µ 850 Impedanz 25 MHz - 295 Ω Impedanz 100 MHz - 400 Ω Suppression Applications for Broadband Frequencies 20-300 MHz - Material 43 BN-Eigenschaften 43 Anfangspermeabilität 850 Max.Permeabilität 3000 Sättigungsflußdichte 10 Oe (Gauß) 2750 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 130 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,01-1 Frequenz MHz Breitbandschaltung 1,0 – 50 Frequenz MHz Drossel-Anwendung 30-600 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie) Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

BN43-3312 - 5Stück

BN43-3312 - 5Stück
Material 43 - Permeabilität 850 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 1 - 60 MHz Aussendurchmesser 19.45 mm ±0.6["OD"] Loch 4.75 mm ±0.2["ID"] Länge 25.40 mm ±0.7 ["HT"] Dicke 9.50 mm ±0.25 ["T"] Bauform Bild 1 AL-Wert- nH² 5000 Permeabilität µ 850 Impedanz 25 MHz - 295 Ω Impedanz 100 MHz - 400 Ω Suppression Applications for Broadband Frequencies 20-300 MHz - Material 43 BN-Eigenschaften 43 Anfangspermeabilität 850 Max.Permeabilität 3000 Sättigungsflußdichte 10 Oe (Gauß) 2750 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 130 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,01-1 Frequenz MHz Breitbandschaltung 1,0 – 50 Frequenz MHz Drossel-Anwendung 30-600 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie) Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

BN43-5170

Material 43 - Permeabilität 850 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 1 - 60 MHz Aussendurchmesser 28.70 mm ±0.6["A"] Loch 6.35 mm±0.15["H"] Länge 28.70 mm ±0.70["B"] Dicke 14.25 mm ±0.3["C"] Bauform Bild 3 AL-Wert- nH² 5500 Min Permeabilität µ 850 Impedanz 25 MHz - 380 Ω Impedanz 100 MHz - 500 Ω Suppression Applications for Broadband Frequencies 20-300 MHz - Material 43 BN-Eigenschaften 43 Anfangspermeabilität 850 Max.Permeabilität 3000 Sättigungsflußdichte 10 Oe (Gauß) 2750 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 130 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,01-1 Frequenz MHz Breitbandschaltung 1,0 – 50 Frequenz MHz Drossel-Anwendung 30-600 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie) Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Suppression Applications for Broadband Frequencies 20-300 MHz (43 material) Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie) Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

BN43-6802

Lieferzeit: Ca 4 -6 Wochen
Material BN 43 Dieses NiZn ist unser populärster Ferrit zur Unterdrückung leitungsgebundener elektromagnetischer Störungen von 20 MHz bis 250 MHz. Dieses Material wird auch für induktive Anwendungen wie Hochfrequenz-Gleichtaktdrosseln verwendet. BN-43-6802 Material Characteristics Property Item Unit/ Symbol Value Max. Permeabilität Freq. MHz Reso-nanz Freq. MHz Breit-band Freq. MHz Drossel Initial Permeability@ B < 10 gauss µi 850 3000 0.01-1 1-50 30-600 Flux Density @ Field Strength Gauss Oersted B H 2900 10 Residual Flux Density Gauss Br 1300 Coercive Force Oersted Hc 0.45 Loss Factor @ Frequency 10 -6 MHz Tan δ/ µi 250 1.0 Temperature Coefficient of Initial Permeability (20 -70°C) %/°C 1.25 Density gm/cm3 ≈4.7 g/cm3 Curie Temperature °C Tc >130 Resistivity Ohm-cm Ρ 1×10⁵ 1×105 Chart Legend + Test frequency Typical Impedance (Ω) 25 MHz 219 100 MHz 300 Dimensional Tolerances Dim Case In Toleranz mm Toleranz Weight Gewicht A B (Outer Dia-meter)/mm 0.525 -- 13.3 ±0.60 7.00 g 7.00 gramm B A (Inner Diameter)/mm 1062 -- 27 ±0.75 --- --- C H (Height)/mm 0.295 -- 7.5 ±0.35 --- -- E 0.225 5.7 ±0.25 H 0.15 3.8 ±0.25 Ferrite Material Constants Specific Heat 0.25 cal/g/°C Thermal Conductivity 3.5 - 4.5 mW/cm-°C Coefficient of Linear Expansion 8 - 10x10-6/°C Tensile Strength 4.9 kgf/mm2 Compressive Strength 42 kgf/mm2 Young's Modulus 15x103 kgf/mm2 Hardness (Knoop) 650 Specific Gravity ≈4.7 g/cm3 Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite. The above quoted properties are typical for Amidon MnZn and NiZn ferrites.

BN43-7051

Material 43 - Permeabilität 850 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 1 - 60 MHz Aussendurchmesser 28.70 mm ±0.6["A"] Loch 6.35 mm±0.15["H"] Länge 28.70 mm ±0.70["B"] Dicke 14.25 mm ±0.3["C"] Bauform Bild 3 AL-Wert- nH² 6000 Min Permeabilität µ 850 Impedanz 25 MHz - 380 Ω Impedanz 100 MHz - 500 Ω Suppression Applications for Broadband Frequencies 20-300 MHz - Material 43 BN-Eigenschaften 43 Anfangspermeabilität 850 Max.Permeabilität 3000 Sättigungsflußdichte 10 Oe (Gauß) 2750 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 130 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,01-1 Frequenz MHz Breitbandschaltung 1,0 – 50 Frequenz MHz Drossel-Anwendung 30-600 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie) Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

BN61-202

Material 61 - Permeabilität 125 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 60 MHz - 300 MHz Aussendurchmesser 13,50mm ±0.60["OD"] Loch 3,80 mm ±0.25 ["ID"] Länge 14,35 mm ±0.50["HT"] Dicke 7,50 mm ["T"] Bauform Bild 1 AL-Wert- nH² 425 Min Permeabilität µ 125 Impedanz 100 MHz - 150 Ω Impedanz 250 MHz - 190 Ω Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Suppression Applications for Broadband Frequencies > 250 MHz - Material 61 BN-Eigenschaften 61 Anfangspermeabilität 125 Max.Permeabilität 450 Sättigungsflußdichte 10 Oe (Gauß) 2150 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 350 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,2 - 10 Frequenz MHz Breitbandschaltung 10 - 200 Frequenz MHz Drossel-Anwendung 200 - 1000 Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

BN61-202

10 Stück Sonderaktion
Material 61 - Permeabilität 125 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 60 MHz - 300 MHz Aussendurchmesser 13,50mm ±0.60["OD"] Loch 3,80 mm ±0.25 ["ID"] Länge 14,35 mm ±0.50["HT"] Dicke 7,50 mm ["T"] Bauform Bild 1 AL-Wert- nH² 425 Min Permeabilität µ 125 Impedanz 100 MHz - 150 Ω Impedanz 250 MHz - 190 Ω Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Suppression Applications for Broadband Frequencies > 250 MHz - Material 61 BN-Eigenschaften 61 Anfangspermeabilität 125 Max.Permeabilität 450 Sättigungsflußdichte 10 Oe (Gauß) 2150 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 350 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,2 - 10 Frequenz MHz Breitbandschaltung 10 - 200 Frequenz MHz Drossel-Anwendung 200 - 1000 Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

BN61-302

Material 61 - Permeabilität 125 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 60 MHz - 300 MHz Aussendurchmesser 13,30mm ±0.60["OD"] Loch 3,80 mm ±0.25["ID"] Länge 10.30 mm ±0.30["HT"] Dicke 7,50 mm ±0.35 ["T"] Bauform Bild 1 AL-Wert- nH² 230 Min Permeabilität µ 125 Impedanz 100 MHz - 150 Ω Impedanz 250 MHz - 200 Ω Suppression Applications for Broadband Frequencies > 250 MHz - Material 61 BN-Eigenschaften 61 Anfangspermeabilität 125 Max.Permeabilität 450 Sättigungsflußdichte 10 Oe (Gauß) 2150 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 350 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,2 - 10 Frequenz MHz Breitbandschaltung 10 - 200 Frequenz MHz Drossel-Anwendung 200 - 1000 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

BN61-1502 - Z-R-X- Daten

BN61-1502

Material 61 - Permeabilität 125 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 60 MHz - 300 MHz Aussendurchmesser 13,30 mm ±0.60["OD"] Loch 3.80 mm ±0.25 ["ID"] Länge 6.60 mm ±0.25 ["HT"] Dicke 7.50 mm ±0.35 ["T"] Bauform AL-Wert- nH² 145 Min Permeabilität µ 125 Impedanz 100 MHz - 90 Ω Impedanz 250 MHz - 115 Ω Suppression Applications for Broadband Frequencies > 250 MHz - Material 61 BN-Eigenschaften 61 Anfangspermeabilität 125 Max.Permeabilität 450 Sättigungsflußdichte 10 Oe (Gauß) 2150 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 350 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,2 - 10 Frequenz MHz Breitbandschaltung 10 - 200 Frequenz MHz Drossel-Anwendung 200 - 1000 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 20101Amidon.de - All Rights Reserved

BN61-1502

Material 61 - Permeabilität 125 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 60 MHz - 300 MHz Aussendurchmesser 13,30 mm ±0.60["OD"] Loch 3.80 mm ±0.25 ["ID"] Länge 6.60 mm ±0.25 ["HT"] Dicke 7.50 mm ±0.35 ["T"] Bauform AL-Wert- nH² 145 Min Permeabilität µ 125 Impedanz 100 MHz - 90 Ω Impedanz 250 MHz - 115 Ω Suppression Applications for Broadband Frequencies > 250 MHz - Material 61 BN-Eigenschaften 61 Anfangspermeabilität 125 Max.Permeabilität 450 Sättigungsflußdichte 10 Oe (Gauß) 2150 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 350 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,2 - 10 Frequenz MHz Breitbandschaltung 10 - 200 Frequenz MHz Drossel-Anwendung 200 - 1000 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 20101Amidon.de - All Rights Reserved

BN61-1702

Material 61 - Permeabilität 125 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 60 MHz - 300 MHz Aussendurchmesser 6,´35 mm ±0.25["OD"] Loch 1,10 mm ±0.30["ID"] Länge 12,00 mm ±0.35 ["HT"] Dicke ["T"] Bauform Bild 2 AL-Wert- nH² 440 Min Permeabilität µ 125 Impedanz 100 MHz - 210 Ω Impedanz 250 MHz - 275 Ω Suppression Applications for Broadband Frequencies > 250 MHz - Material 61 BN-Eigenschaften 61 Anfangspermeabilität 125 Max.Permeabilität 450 Sättigungsflußdichte 10 Oe (Gauß) 2150 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 350 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,2 - 10 Frequenz MHz Breitbandschaltung 10 - 200 Frequenz MHz Drossel-Anwendung 200 - 1000 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

BN61-1802

Material 61 - Permeabilität 125 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 60 MHz - 300 MHz Aussendurchmesser 6,40 mm ±0.6["OD"] Loch 1,30 mm ["ID"] Länge 6,10 mm ["HT"] Dicke ["T"] Bauform Bild 2 AL-Wert- nH² 310 Permeabilität µ 125 Impedanz Impedanz Suppression Applications for Broadband Frequencies > 250 MHz - Material 61 BN-Eigenschaften 61 Anfangspermeabilität 125 Max.Permeabilität 450 Sättigungsflußdichte 10 Oe (Gauß) 2150 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 350 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,2 - 10 Frequenz MHz Breitbandschaltung 10 - 200 Frequenz MHz Drossel-Anwendung 200 - 1000 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen. Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

BN61-2302

Material 61 - Permeabilität 125 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 60 MHz - 300 MHz Aussendurchmesser 3,45 mm ±0.25["OD"] Loch 0.75 mm ±0.25 ["ID"] Länge 2.35 mm ±0.25 ["HT"] Dicke 2.00 mm ±0.15 ["T"] Bauform Bild 1 AL-Wert- nH² 60 Min Permeabilität µ 125 Impedanz 100 MHz - 35 Ω Impedanz 250 MHz - 48 Ω Suppression Applications for Broadband Frequencies > 250 MHz - Material 61 BN-Eigenschaften 61 Anfangspermeabilität 125 Max.Permeabilität 450 Sättigungsflußdichte 10 Oe (Gauß) 2150 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 350 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,2 - 10 Frequenz MHz Breitbandschaltung 10 - 200 Frequenz MHz Drossel-Anwendung 200 - 1000 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved
