AMIDON-DEUTSCHLAND

T37-6*

MATERIAL 6 (Permeabilität 8)

Ein "SF"-gepulvertes Eisenmaterial, das dem Material "2" sehr ähnelt, aber verbesserte Güte für höhere Frequenzen bis 50 MHz aufweist.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

T37-6

Gelb

9,53

5,21

3,25

µ 8

±5%

2-50 MHz

0,74

gramm

A_Lvalue (nominal)	3 nH/ N²
Test Winding	N=25, #26 AWG
Frequency	1 Mhz
Voltage on Agilent 4284A	0,71 V
Coating Type	Yellow/Clear Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm

Core Loss & Q		Q Test Winding	N25#26AWG
		Q frequency	11 MHz
		Q min on HP4342A	190
where Bpk expressed in gauss, f expressed in hertz, and: a=4.00E+09, b=3.00E+08, c=2.70E+06, d=8.90E-16
DC Saturation	HDC		200 Oe
	Percent Initial Perm (nom.)		98,1%
	Percent Initial Perm (min.)		97,4%
where H expressed in oersteds, and: a=1.00E-02, b=4.87E-08, c=1.57, d=0.00

Wire

Size

AWG

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

T37-10

MATERIAL 10 (Permeabilität 6)

Ein "W"-gepulvertes Carbonyleisenmaterial, das hohe Güte und Stabilität für Frequenzen bis 100 MHz aufweist

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

T37-10

schwarz

9,53

5,21

3,25

µ 8

±5%

2-100 MHz

0,72

gramm

A_Lvalue (nominal)	3 nH/ N²
Test Winding	N=25, #26 AWG
Frequency	1 Mhz
Voltage on Agilent 4284A	0,71 V
Coating Type	Black/Clear Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm

Core Loss & Q		Q Test Winding	N25#26AWG
		Q frequency	11 MHz
		Q min on HP4342A	190
where Bpk expressed in gauss, f expressed in hertz, and: a=4.00E+09, b=3.00E+08, c=2.70E+06, d=8.90E-16
DC Saturation	HDC		200 Oe
	Percent Initial Perm (nom.)		98,1%
	Percent Initial Perm (min.)		97,4%
where H expressed in oersteds, and: a=1.00E-02, b=4.87E-08, c=1.57, d=0.00

Wire

Size

AWG

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

117

181

280

433

671

1,038

T37-11

MATERIAL 11 (Permeabilität 20)

Ein "C"-gepulvertes Carbonyleisenmaterial, das dem Material '13' sehr ähnelt, aber einen höheren Volumenwiderstand und eine größere Stabilität aufweist

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

T37-11

Blau

9,53

5,21

3,25

µ 20

±10%

0.5-5 MHz

0,94 gramm

A_Lvalue (nominal)	8 nH/ N²
Test Winding	N=50, #30 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0,014 V
Coating Type	Blue/Clear Epoxy Pain
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm

Core Loss & Q		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	31 mW/cm³
		Core Loss (maximum)	36 mW/cm³
where Bpkexpressed in gauss, fexpressed in hertz, and: a=1.90E+09, b=2.00E+08, c=9.00E+05, d=4.30E-15
DC Saturation	HDC		200 Oe
	Percent Initial Perm (nom.)		82%
	Percent Initial Perm (min.)		78%
where H expressed in oersteds, and: a=1.00E-02, b=1.14E-06, c=1.43, d=0.00

Wire

Size

AWG

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

T37-12

Nachfolger T37-17

MATERIAL 12 (Permeabilität 3)

Ein synthetisches Oxidmaterial, das eine mittlere Güte und Stabilität oberhalb von 100 MHz besitzt.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

(approximate)

T37-12

Grün/Weiß

9,53

5,21

3,25

µ 3

±5%

20-200 MHz

#N/A

A_Lvalue (nominal)	1,5 nH/ N²
Test Winding	N=50, #30 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0,014 V
Coating Type	Green/Clear Epoxy Pain
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm

Core Loss		Bpk	#N/A
		frequency	#N/A
		Core Loss (nominal)	#N/A
		Core Loss (maximum)	#N/A
where Bpk expressed in gauss, fexpressed in hertz, and: #N/A
DC Saturation	HDC		#N/A
	Percent Initial Perm (nom.)		#N/A
	Percent Initial Perm (min.)		#N/A
where H expressed in oersteds, and: #N/A

Wire

Size

AWG

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

T37-13

Ein "HP"-gepulvertes Carbonyleisenmaterial mit ausgezeichneter Stabilität und hoher Güte für niedrige Frequenzen um 50 kHz

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Masss

T37-13

Grau

9,53

5,21

3,25

µ 35

120

±10%

0.05-0.5 MHz

0,96

gramm

A_Lvalue (nominal)	12 nH/ N²
Test Winding	N=50, #30 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0,014 V
Coating Type	Gray Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	31 mW/cm³
		Core Loss (maximum)	36 mW/cm³
where Bpkexpressed in gauss, fexpressed in hertz, and: a=1.90E+09, b=2.00E+08, c=9.00E+05, d=4.30E-15
DC Saturation	HDC		200 Oe
	Percent Initial Perm (nom.)		60,1%
	Percent Initial Perm (min.)		53,7%
where H expressed in oersteds, and: a=1.00E-02, b=1.14E-06, c=1.43, d=0.00

Wire

Size

AWG

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

T37-15

MATERIAL 15 (Permeabilität 25)

Ein "GS-6"-gepulvertes Eisenmaterial (Carbonyl), das gute Stabilität für kommerzielle Rundfunkfrequenzen bietet, wo hohe Güte und eine gleichmäßige Permeabilität erforderlich sind.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Masss

(approximate)

T37-15

Weiß/

rot

9,53

5,21

3,25

µ 25

±10%

0,1-2 MHz

0,94

gramm

A_Lvalue (nominal)	9 nH/ N²
Test Winding	N=50, #30 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0,014 V
Coating Type	White/Red Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	32 mW/cm³
		Core Loss (maximum)	36 mW/cm³
where Bpk expressed in gauss, fexpressed in hertz, and: a=1.90E+09, b=2.00E+08, c=9.00E+05, d=4.30E-15
DC Saturation	HDC		200 Oe
	Percent Initial Perm (nom.)		74.7%
	Percent Initial Perm (min.)		69.4%
where H expressed in oersteds, and: a=1.00E-02, b=1.14E-06, c=1.43, d=0.00

Wire

Size

AWG

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

T37-17

MATERIAL 17 - Permeabilität 15

Ein synthetisches Oxidmaterial, das eine mittlere Güte und Stabilität oberhalb von 100 MHz besitzt.

Achtung!!!

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

(approximate)

T37-17

Blau/gelb

9,53

5,21

3,25

µ 4

±5%

20-200 MHz

0,71

gramm

A_Lvalue (nominal)	1,5 nH/ N²
Test Winding	N=52, #30 AWG
Frequency	1 MHz
Voltage on Agilent 4284A	1,0 V
Coating Type	Blue/Yellow Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm

Core Loss

Bpk

140 G

frequency

100 kHz

Core Loss (nominal)

32 mW/cm³

Core Loss (maximum)

36 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=4.00E+09, b=3.00E+08, c=2.70E+06, d=4.40E-16

DC Saturation

HDC

200 Oe

Percent Initial Perm (nom.)

99.5%

Percent Initial Perm (min.)

99.4%

where H expressed in oersteds, and:

a=1.00E-02, b=1.34E-08, c=1.55, d=0.00

Wire

Size

AWG

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

T37-18

MATERIAL 18 (Permeabilität 55)

Material mit geringem Ringkernverlust und Sättigungs-Charakteristik. Für Leistungsanwendung 50/60Hz - bis 500 kHz. Frequenzbereich: DC-Drossel-Leistungsdrossel

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

(approximate)

T37-18

Grün/Rot

9,53

5,21

3,25

µ 55

190

±10%

50/60Hz - bis 500 kHz

0.97

gramm

A_Lvalue (nominal)	19 nH/ N²
Test Winding	N=50, #30 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0,014 V
Coating Type	Green/Red Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm

Core Loss

Bpk

140 G

frequency

100 kHz

Core Loss (nominal)

46 mW/cm³

Core Loss (maximum)

53 mW/cm³

where Bpk expressed in gauss, f expressed in hertz, and:

a=8.00E+08, b=1.70E+08, c=9.00E+05, d=3.10E-14

DC Saturation

HDC

100 Oe

Percent Initial Perm (nom.)

51.4%

Percent Initial Perm (min.)

43.9%

where H expressed in oersteds, and:

a=1.00E-02, b=1.34E-08, c=1.55, d=0.00

Wire

Size

AWG

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

Metalldichte cm³ : 6,6g

Preis auf Anfrage

Bitte erfragen Sie die Lieferzeiten

Achtung!!! Abgabe nur als Gebinde

T37-25

MATERIAL 25 (Permeabilität 25)

Ein "GS-6"-gepulvertes Eisenmaterial (Carbonyl), das gute Stabilität für kommerzielle Rundfunkfrequenzen bietet, wo hohe Güte und eine gleichmäßige Permeabilität erforderlich sind.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

(approximate)

T37-25

Rot/Weiß

9,53

5,21

3,25

µ 25

±10%

0,1-2 MHz

0,94

gramm

A_Lvalue (nominal)	9 nH/ N²
Test Winding	N=50, #30 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0,014 V
Coating Type	Red/White Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	32 mW/cm³
		Core Loss (maximum)	36 mW/cm³
where Bpkexpressed in gauss, fexpressed in hertz, and: a=1.90E+09, b=2.00E+08, c=9.00E+05, d=4.30E-15
DC Saturation	HDC		200 Oe
	Percent Initial Perm (nom.)		74.7%
	Percent Initial Perm (min.)		69.4%
where H expressed in oersteds, and: a=1.00E-02, b=1.14E-06, c=1.43, d=0.00

Wire

Size

AWG

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

T37-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

(approximate)

T37-26

Gelb/weiß

9,53

5,21

3,25

µ 25

285

±10%

DC-1 MHz

1,0

gramm

A_Lvalue (nominal)	28,5 nH/ N²
Test Winding	N=50, #30 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0,014 V
Coating Type	Yellow/White Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	83 mW/cm³
		Core Loss (maximum)	95 mW/cm³
where Bpk expressed in gauss, fexpressed in hertz, and: a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13
DC Saturation	HDC		50 Oe
	Percent Initial Perm (nom.)		55.2%
	Percent Initial Perm (min.)		47.4%
where H expressed in oersteds, and: a=1.00E-02, b=9.70E-06, c=1.72, d=0.00

Wire

Size

AWG

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

T37-36

MATERIAL 36 (Permeabilität 75)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

(approximate)

T37-36

Gelb/weiß

9,53

5,21

3,25

µ 25

285

±10%

DC-1 MHz

1,0

gramm

A_Lvalue (nominal)	28,5 nH/ N²
Test Winding	N=50, #30 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0,014 V
Coating Type	Yellow/White Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	83 mW/cm³
		Core Loss (maximum)	95 mW/cm³
where Bpk expressed in gauss, fexpressed in hertz, and: a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13
DC Saturation	HDC		50 Oe
	Percent Initial Perm (nom.)		55.2%
	Percent Initial Perm (min.)		47.4%
where H expressed in oersteds, and: a=1.00E-02, b=9.70E-06, c=1.72, d=0.00

Wire

Size

AWG

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

T37-52

-52 Material: Dieses Material hat geringere Kernverluste bei hoher Frequenz und die gleiche Durchlässigkeit wie das -26 und -36 Material. Es ist beliebt für Hochfrequenz-Choke-Designs und in einer Vielzahl von Geometrien verfügbar.

‐52 Material: This material has lower core losses at high frequency and the same permeability as the ‐26 and -36 Material. It is popular for high frequency choke designs and available in a wide variety of geometries.

Bitte erfragen Sie die Lieferzeiten

Achtung!!! Abgabe nur als Gebinde

Preis auf Anfrage

Material 52 (Permeabilität 75)

50/60 Hz- Differential mode EMI Line-Chokes

z.B.350 µH -100 Umdrehungen=35,0nH/N²

IRON POWDER TOROIDAL CORES FOR POWER AND AC LINE FILTER

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

(approximate)

T37-52

Green/Blue

9,53

5,21

3,25

µ 75

260

±10%

>50kHz

1,0

gramm

A_Lvalue (nominal)	26 nH/ N²
Test Winding	N=50, #30 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0,014 V
Coating Type	Green/Blue Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.31 cm

0.0640 cm²

0.147 cm³

0.183 cm²

3.47 cm²

1.50 cm

Metalldichte:7,0g/cm³

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	58 mW/cm³
		Core Loss (maximum)	67 mW/cm³
where Bpkexpressed in gauss, fexpressed in hertz, and: a=1.00E+09, b=1.10E+08, c=2.10E+06, d=6.90E-14
DC Saturation	HDC		50 Oe
	Percent Initial Perm (nom.)		61,6%
	Percent Initial Perm (min.)		53.4%
where H expressed in oersteds, and: a=1.00E-02, b=4.66E-06, c=1.84, d=0.00

Wire

Size

AWG

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

0.080

Single

Layer

Turns

105

132

RDC(Ω)

6.0m

12.7m

26.5m

52.2m

108.6m

213.4m

428,3m

861.2m

1.7

3.4

6.8

Full

Winding

Turns

117

181

280

433

671

1,038

RDC(Ω)

6.5m

15.9m

40.4m

98.4m

242.8m

594.5m

1.5

3.6

8.9

21.8

53.7

T44-0

MATERIAL 0 (01) (Permeabilität 1)

Dieses Material wird am häufigsten für Frequenzen oberhalb 200 MHz benutzt.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

T44-0

Braun

11,18

5,82

4,04

µ 1

6,50

Ref Only

50-300 MHz

0,59 gramm

A_Lvalue (nominal)	0,65 nH/ N²
Test Winding	N=100, #34 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0,041 V
Coating Type	Tan/Tan Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.68 cm

0.0990 cm²

0.266 cm³

0.221 cm²

4.81 cm²

1.81 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	0 mW/cm³
		Core Loss (maximum)	0 mW/cm³
where Bpk expressed in gauss, f expressed in hertz, and: a=1.00E+99, b=1.00E+99, c=1.00E+99, d=0.00E+00
DC Saturation	HDC		200 Oe
	Percent Initial Perm (nom.)		100%
	Percent Initial Perm (min.)		100%
where H expressed in oersteds, and: a=1.00E-02, b=0.00E+00, c=0.00, d=0.00

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

T44-1

MATERIAL 1 (Permeabilität 20)

Ein "C"-gepulvertes Carbonyleisenmaterial, das dem Material '13' sehr ähnelt, aber einen höheren Volumenwiderstand und eine größere Stabilität aufweist

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

T44-1

Blau

11,18

5,82

4,04

µ 20

105

±10%

0.5-5 MHz

1,7 gramm

A_Lvalue (nominal)	10,5 nH/ N²
Test Winding	N=100, #34 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0,044 V
Coating Type	Blue/Clear Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.68 cm

0.0990 cm²

0.266 cm³

0.221 cm²

4.81 cm²

1.81 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	31 mW/cm³
		Core Loss (maximum)	36 mW/cm³
Core Loss(mW/cm³ where Bpk expressed in gauss, f expressed in hertz, and: a=1.90E+09, b=2.00E+08, c=9.00E+05, d=4.30E-15
DC Saturation	HDC		200 Oe
	Percent Initial Perm (nom.)		82.2%
	Percent Initial Perm (min.)		78%
where H expressed in oersteds, and: a=1.00E-02, b=0.00E+00, c=0.00, d=0.00

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

T44-2

MATERIAL 2 (Permeabilität 10)

Ein "E"-gepulvertes Carbonyleisenmaterial mit großem Volumenwiderstand und hoher Güte im Bereich von 1 MHz bei 30 MHz. Wird von allen Eisenpulvermaterialien am meisten verwendet.

-2 & -14 Materialien: Die geringe Permeabilität dieser Materialien führt zu einer niedrigeren AC-Flussdichte als andere Materialien ohne zusätzlichen Lückenverlust. Das -14 Material ist ähnlich -2 Material mit einer höheren Permeabilität.

-2, -4, -6 & -7 Materialien: Dies sind die beliebtesten Carbonyleisenmischungen. Sie bieten hohe Q-Werte bis zu 40 MHz und sind am beliebtesten für Amateurfunk und eine Vielzahl anderer Kommunikationsanwendungen. Sie sind auch nützlich für moderate Bandtransformatoren im Frequenzbereich von 200 bis 400 MHz

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

T44-2

Red

11,18

5,82

4,04

µ 10

52,00

±5%

1-30 MHz

1,3 gramm

A_Lvalue (nominal)	5,2 nH/ N²
Test Winding	N=100, #34 AWG
Frequency	1 MHz
Voltage on Agilent 4284A	1.0 V
Coating Type	Red/Clear Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic Dimen- sions	L_e Eff. Mag. Path Length (cm)		A_e Eff. Mag. Cross Section (cm²)	V_eff Eff. Core Volume (cm³)	WA - Min. Eff. Window Area	sa - Surface Area	mlt - mean length per turn
	2.68 cm		0.0990 cm²	0.266 cm³	0.221 cm²	4.81 cm²	1.81 cm
Core Loss			Q test winding		N100, #34 AWG
			Q frequency		2 MHz
			Q min on HP4342A		137
where Bpk expressed in gauss, f expressed in hertz, and: a=4.00E+09, b=3.00E+08, c=2.70E+06, d=9.60E-16
DC Saturation		HDC			200 Oe
		Percent Initial Perm (nom.)			95.9%
		Percent Initial Perm (min.)			84.8%
where H expressed in oersteds, and: a=1.00E-02, b=1.83E-07, c=1.46, d=0.00

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

T44-3

MATERIAL 3 (Permeabilität 35)

Ein "HP"-gepulvertes Carbonyleisenmaterial mit ausgezeichneter Stabilität und hoher Güte für niedrige Frequenzen um 50 kHz.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

T44-3

grau

11,18

5,82

4,04

µ 35

180

±10%

0.05-0.5 MHz

1,7 gramm

A_Lvalue (nominal)	18 nH/ N²
Test Winding	N=100, #34 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0.044V
Coating Type	Gray/Clear Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.68 cm

0.0990 cm²

0.266 cm³

0.221 cm²

4.81 cm²

1.81 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	31 mW/cm³
		Core Loss (maximum)	36 mW/cm³
where Bpk expressed in gauss, f expressed in hertz, and: a=1.90E+09, b=2.00E+08, c=9.00E+05, d=4.30E-15
DC Saturation	HDC		200 Oe
	Percent Initial Perm (nom.)		60.1%
	Percent Initial Perm (min.)		53.7%
where H expressed in oersteds, and: a=1.00E-02, b=3.49E-06, c=1.43, d=0.00

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

T44-6

MATERIAL 6 (Permeabilität 8)

Ein "SF"-gepulvertes Eisenmaterial, das dem Material "2" sehr ähnelt, aber verbesserte Güte für höhere Frequenzen bis 50 MHz aufweist.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

T44-6

Gelb

11,18

5,82

4,04

µ 8.5

42,00

±5%

2-50 MHz

1,3 gramm

A_Lvalue (nominal)	4,2 nH/ N²
Test Winding	N=100, #34 AWG
Frequency	1 MHz
Voltage on Agilent 4284A	1.0 V
Coating Type	Yellow/Clear Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic Dimen- sions	L_e Eff. Mag. Path Length (cm)		A_e Eff. Mag. Cross Section (cm²)	V_eff Eff. Core Volume (cm³)	WA - Min. Eff. Window Area	sa - Surface Area
	2.68 cm		0.0990 cm²	0.266 cm³	0.221 cm²	4.81 cm²
Core Loss			Q test winding		N=15, #22 AWG
			Q frequency		10 MHz
			Q min on HP4342A		209
where Bpk expressed in gauss, f expressed in hertz, and: a=4.00E+09, b=3.00E+08, c=2.70E+06, d=8.90E-16
DC Saturation		HDC			200 Oe
		Percent Initial Perm (nom.)			98.1%
		Percent Initial Perm (min.)			97.4%
where H expressed in oersteds, and: a=1.00E-02, b=4.87E-08, c=1.57, d=0.00

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

T44-10

MATERIAL 10 (Permeabilität 6)

Ein "W"-gepulvertes Carbonyleisenmaterial, das hohe Güte und Stabilität für Frequenzen bis 100 MHz aufweist

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

T44-10

Black

11,18

5,82

4,04

µ 6

33,00

±5%

10-100 MHz

1,3 gramm

A_Lvalue (nominal)	3.3 nH/ N²
Test Winding	N=66, #30 AWG
Frequency	1 MHz
Voltage on Agilent 4284A	1.0 V
Coating Type	Black/Clear Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic Dimen- sions	L_e Eff. Mag. Path Length (cm)		A_e Eff. Mag. Cross Section (cm²)	V_eff Eff. Core Volume (cm³)	WA - Min. Eff. Window Area	sa - Surface Area
	2.68 cm		0.0990 cm²	0.266 cm³	0.221 cm²	4.81 cm²
Core Loss			Q test winding		N=10, #20 AWG
			Q frequency		25 MHz
			Q min on HP4342A		190
where Bpk expressed in gauss, f expressed in hertz, and: a=4.00E+09, b=3.00E+08, c=2.70E+06, d=8.00E-16
DC Saturation		HDC			200 Oe
		Percent Initial Perm (nom.)			99.6%
		Percent Initial Perm (min.)			99.4%
where H expressed in oersteds, and: a=1.00E-02, b=5.54E-09, c=1.69, d=0.00

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

T44-11

MATERIAL 11 (Permeabilität 20)

Ein "C"-gepulvertes Carbonyleisenmaterial, das dem Material '13' sehr ähnelt, aber einen höheren Volumenwiderstand und eine größere Stabilität aufweist

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

T44-11

Blau

11,18

5,82

4,04

µ 20

105

±10%

0.5-5 MHz

1,7 gramm

A_Lvalue (nominal)	10,5 nH/ N²
Test Winding	N=100, #34 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0,044 V
Coating Type	Blue/Clear Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic Dimen- sions	L_e Eff. Mag. Path Length (cm)		A_e Eff. Mag. Cross Section (cm²)	V_eff Eff. Core Volume (cm³)	WA - Min. Eff. Window Area	sa - Surface Area	mlt - mean length per turn
	2.68 cm		0.0990 cm²	0.266 cm³	0.221 cm²	4.81 cm²	1.81 cm
Core Loss			Bpk		140 G
			frequency		100 kHz
			Core Loss (nominal)		31mW/cm³
			Core Loss (maximum)		36 mW/cm³
where Bpk expressed in gauss, fexpressed in hertz, and: a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13
DC Saturation		HDC			200 Oe
		Percent Initial Perm (nom.)			82.2%
		Percent Initial Perm (min.)			78,0%
where H expressed in oersteds, and: a=1.00E-02, b=1.14E-06, c=1.43, d=0.00

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

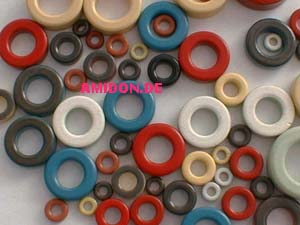

T44-12

MATERIAL 12 (Permeabilität 4)

Ein synthetisches Oxidmaterial, das eine mittlere Güte und Stabilität oberhalb von 100 MHz besitzt.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

(approximate)

T44-12

Grün/

weiß

11,18

5,82

4,04

µ 4

185

±5%

20-200 MHz

#N/A

A_Lvalue (nominal)	18.5 nH/ N²
Test Winding	N=100, #34 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0.044V
Coating Type	Green/White Clear Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.68 cm

0.0990 cm²

0.266 cm³

0.221 cm²

4.81 cm²

1.81 cm

Core Loss		Bpk	#N/A
		frequency	#N/A
		Core Loss (nominal)	#N/A
		Core Loss (maximum)	#N/A
where Bpk expressed in gauss, f expressed in hertz, and: #N/A
DC Saturation	HDC		#N/A
	Percent Initial Perm (nom.)		#N/A
	Percent Initial Perm (min.)		#N/A
where H expressed in oersteds, and: #N/A

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

T44-13

MATERIAL 13 (Permeabilität 35)

Ein "HP"-gepulvertes Carbonyleisenmaterial mit ausgezeichneter Stabilität und hoher Güte für niedrige Frequenzen um 50 kHz.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Masss

T44-13

grau

11,18

5,82

4,04

µ 35

180

±10%

0.05-0.5 MHz

1,7 gramm

A_Lvalue (nominal)	18 nH/ N²
Test Winding	N=100, #34 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0.044V
Coating Type	Gray/Clear Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.68 cm

0.0990 cm²

0.266 cm³

0.221 cm²

4.81 cm²

1.81 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	31 mW/cm³
		Core Loss (maximum)	36 mW/cm³
where Bpk expressed in gauss, f expressed in hertz, and: a=1.90E+09, b=2.00E+08, c=9.00E+05, d=4.30E-15
DC Saturation	HDC		200 Oe
	Percent Initial Perm (nom.)		60.1%
	Percent Initial Perm (min.)		53.7%
where H expressed in oersteds, and: a=1.00E-02, b=3.49E-06, c=1.43, d=0.00

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

T44-15

MATERIAL 15 (Permeabilität 25)

Ein "GS-6"-gepulvertes Eisenmaterial (Carbonyl), das gute Stabilität für kommerzielle Rundfunkfrequenzen bietet, wo hohe Güte und eine gleichmäßige Permeabilität erforderlich sind.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T44-15

Rot/

Weiß

11,18

5,82

4,04

µ 25

160

±10%

0.1-2 MHz

1,7

gramm

A_Lvalue (nominal)	16 nH/ N²
Test Winding	N=100, #34 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0.044V
Coating Type	Red/White Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.68 cm

0.0990 cm²

0.266 cm³

0.221 cm²

4.81 cm²

1.81 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	32 mW/cm³
		Core Loss (maximum)	36 mW/cm³
where Bpk expressed in gauss, f expressed in hertz, and: a=1.90E+09, b=2.00E+08, c=9.00E+05, d=5.00E-15
DC Saturation	HDC		200 Oe
	Percent Initial Perm (nom.)		74.7%
	Percent Initial Perm (min.)		69.4%
where H expressed in oersteds, and: a=1.00E-02, b=3.90E-07, c=1.46, d=0.00

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

T44-18

MATERIAL 18 (Permeabilität 55)

Dieses Material hat einen geringen Kernverlust wie das Material -8 mit höherer Permeabilität. Gute DC-Sättigungseigenschaften.

Für Leistungsanwendung 50/60Hz - bis 500 kHz

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T44-18

Grün/

Rot

11,18

5,82

4,04

µ 55

255

±10%

0.1-2 MHz

1,8

gramm

A_Lvalue (nominal)	25,5 nH/ N²
Test Winding	N=100, #34 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0.044V
Coating Type	Green/Red Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s
Density gm/cm³	6.6

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.68 cm

0.0990 cm²

0.266 cm³

0.221 cm²

4.81 cm²

1.81 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	46 mW/cm³
		Core Loss (maximum)	53 mW/cm³
where Bpk expressed in gauss, f expressed in hertz, and: a=8.00E+08, b=1.70E+08, c=9.00E+05, d=3.10E-14
DC Saturation	HDC		100 Oe
	Percent Initial Perm (nom.)		51.4%
	Percent Initial Perm (min.)		43.9%
where H expressed in oersteds, and: a=1.00E-02, b=4.72E-06, c=1.65, d=0.00

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

T44-25

MATERIAL 25 (Permeabilität 25)

Ein "GS-6"-gepulvertes Eisenmaterial (Carbonyl), das gute Stabilität für kommerzielle Rundfunkfrequenzen bietet, wo hohe Güte und eine gleichmäßige Permeabilität erforderlich sind.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T44-25

Weiß/

rot

11,18

5,82

4,04

µ 25

160

±10%

0.1-2 MHz

1,7

gramm

A_Lvalue (nominal)	16 nH/ N²
Test Winding	N=100, #34 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0.044V
Coating Type	White/Red Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s
Density gm/cm³	6.4

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.68 cm

0.0990 cm²

0.266 cm³

0.221 cm²

4.81 cm²

1.81 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	32 mW/cm³
		Core Loss (maximum)	36 mW/cm³
where Bpk expressed in gauss, f expressed in hertz, and: a=1.90E+09, b=2.00E+08, c=9.00E+05, d=5.00E-15
DC Saturation	HDC		200 Oe
	Percent Initial Perm (nom.)		74.7%
	Percent Initial Perm (min.)		69.4%
where H expressed in oersteds, and: a=1.00E-02, b=3.90E-07, c=1.46, d=0.00

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

T44-26

MATERIAL 26 (Permeabilität 70)

-26- & 36 Material: Ein sehr populäres Material, es ist ein kostengünstiges Allzweckmaterial, das in einer Vielzahl von Stromumwandlungs- und Netzfilteranwendungen nützlich ist.

Ein wasserstoffreduziertes Eisenmaterial, das Material '41' sehr ähnelt, aber einen erweiterten Frequenzbereich bietet.

50/60Hz - bis 500 kHz für Leistungsan

Bevorzugte Anwendungsbereiche:
Licht-Dimmer-Drosseln 50/60 Hz,

EMI-Netz Drosseln

DC-Drosseln <50 kHz

Leistungsfaktor-Korrektur Drosseln <50 kHz.

Kern

Farbe

Außen

Innen

Höhe

Perme-abilität

A_L (nH/100Wdgg.²)

A_L-Toleranz

Frequenz-bereich

Mass

(approximate)

Product Group

T44-26

gelb/

Weiß

11,18

5,82

4,04

µ 70

370

±10%

DC-1 MHz

1,9

gramm

A_Lvalue (nominal)	37 nH/ N²
Test Winding	N=100, #34 AWG
Frequency	10 kHz
Voltage on Agilent 4284A	0.044V
Coating Type	Yellow/white Epoxy Paint
Voltage Breakdown (min.)	500 Vrms, 60Hz
Limit	0.1 mA, 5 s
Density gm/cm³	7

Magnetic

Dimen-

sions

L_e Eff. Mag. Path Length (cm)

A_e

Eff. Mag. Cross Section (cm²)

V_eff Eff. Core Volume (cm³)

WA - Min. Eff. Window Area

sa - Surface Area

mlt - mean length per turn

2.68 cm

0.0990 cm²

0.266 cm³

0.221 cm²

4.81 cm²

1.81 cm

Core Loss		Bpk	140 G
		frequency	100 kHz
		Core Loss (nominal)	83 mW/cm³
		Core Loss (maximum)	95 mW/cm³
where Bpk expressed in gauss, f expressed in hertz, and: a=1.00E+09, b=1.10E+08, c=1.90E+06, d=1.90E-13
DC Saturation	HDC		50 Oe
	Percent Initial Perm (nom.)		55.2%
	Percent Initial Perm (min.)		47.4%
where H expressed in oersteds, and: a=1.00E-02, b=9.70E-06, c=1.72, d=0.00

Wire

Size

AWG

1.000

0.800

0.630

0.500

0.400

0.315

0.250

0.200

0.160

0.125

0.100

Single

Layer

Turns

116

RDC(Ω)

4.2m

8.4m

17.3m

35.1m

70.3m

142.7m

288.3 m

575.7m

1.1

2.3

4.6

Full

Winding

Turns

141

219

339

524

812

RDC(Ω)

3.8m

9.6m

24.0m

58.0m

143.1m

351.0m

865.0m

2.1

5.3

12.9

31.9

Wir freuen uns, dass Sie unseren Webshop für Ringkerne und HF -Spezialbauteile besuchen. Amidon.de
