FT50A-82



MATERIAL 82 (Permeabilität 2050)

Ein Mangan-Zink-Material mit großer Sättigungsflußdichte bei hohen Temperaturen. Niedrige Kernverluste im Bereich von 1 kHz bis 1 MHz. Ideal für Transformatoren und Breitbandübertrager bis 30 MHz sowie zur Nebenwellendämpfung zwischen 2 und 40 MHz.



A manganese-zinc material with high saturation flux density at high temperatures. Low core losses in the range of 1 kHz to 1 MHz. Ideal for transformers and broadband transformers up to 30 MHz as well as for secondary wave attenuation between 2 and 40 MHz.



82 Material Characteristics

Property

Item

Unit/

Symbol

Permea-bilität

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

2050

6000

0.001-1

0.5-30

10-50

Flux Density @ Field Strength

Gauss
Oersted

B

H

5100

5

Mittlere Feld-

Linienlänge



Oberfläche



Volumen



Residual Flux Density

Gauss

Br

1800

3.12 cm

0.15cm³

0.47 cm³

Coercive Force

Oersted

Hc

0.25

Sättigungsflußdichte

10 Oe (Gauß)

4600

Vol.Widerstand Ω/cm

102

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

15

0.1

Remanenzflußdichte

10 Oe (Gauß)

1150

Σl/A(cm-1)

20.8

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



1.2



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

˃200

Resistivity

Ohm-cm

p



100

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT50A-82

Ferrit Toroid

AL

nH/N2

@ 10 KHz

1300

±25%

NiZn



Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.15

±10%

Ve

cm³

N/A

0.47

±10%

Initial Permeability

µ0

@ B < 10 gauss

2050

±20%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.7

Typ.

Coercive Force

Hc

oersted

0.30

Typ.

Residual Flux Density

Gauss, Br

N/A

1800

Typ.

Flux Density

Gauss, B

Initial (B), oersted

5100

Typ.



Gauss, H @

@ Field Strength (H), oersted

5

Typ.

Curie temperature

°C

Tc

˃200

Nom.

Resistivity

Ω cm. p

@ Field Strength

102

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

15

Typ.



MHz

@ Frequency

0.1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





20.9

2.95

0.129

0.38

1300

±25%

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.500

±0.010

12.7

±0.25

2.40 g

2.40 gramm

A (Inner Diameter)/mm

0.312

±0.008

7.90

±0.20

---

---

H (Height)/mm

0.25

±0.010

6.35

-0.25

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.



FT50A-85



MATERIAL A - 85 (Permeabilität 5000)

Ein Mangan-Zink-Material, mit geringem Volumenwiderstand und niedrigen Kernverlusten zwischen 1 kHz und 1 MHz. Wird für Transformatoren niedriger Leistung, Breitbandübertrager und Puls-Transformatoren benutzt. Sehr geeignet auch zur Dämpfung unerwünschter HF im Bereich von 5 bis 20 MHz. Lieferbar in Ring- oder Perlenform

A-85 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

5000

8000

0.001-1

0.15-12

1.0-20

Flux Density @ Field Strength

Gauss
Oersted

B

H



4300



@ 1194 A/m, 15 oe mT

Mittlere Feld-

Linienlänge



Oberfläche



Volumen



Residual Flux Density

Gauss

Br

1400

31.7 cm

14 cm²

451 cm²

Coercive Force

Oersted

Hc

0.16

Sättigungsflußdichte

10 Oe (Gauß)

2500

Vol.Widerstand Ω/cm

10²

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

15

0.1

Remanenzflußdichte

10 Oe (Gauß)

1400

Σl/A(cm-1)

22.9

tan δ/ μi

≤12·10-6

Test conditions

100 kHz, 0.5 mT, 25°C

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



0.6



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>140

Resistivity

Ohm-cm

Ρ

300



1×10²

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

(nH/T²)



AL-Toleranz













FT50A-85

Ferrit Toroid

AL

nH/N²

@ 10 KHz

3000

10 kHz

±20%

MnZn

≥0.9 x AL

@ 10 kHz

200 kHz

Test conditions: 0.5 mT (For N = 1 use 1.49 mA), 25°C

Relative Loss Factor

10 -6

Tan δ/ µi

˂20



kHz

@frenquency

100

Max. Usable freq.

MHz

50% roll-off

˂1

Remanence

G, mT

Typical

1000, 100

Disaccommodation Factor

10 -6

Typical

˂3

Power Loss (PL), Sine Wave, in mW/cm³ (typical)

Condition



25°C



@60°C



@100°C

@120°C

I

25 kHz

N/A

200 mT

N/A

2000 G

N/A

N/A

II

100 kHz

N/A

100 mT

N/A

1000 G

N/A

N/A

III

500 kHz

N/A

50 mT

N/A

500 G

N/A

N/A

IV

700 kHz

N/A

50 mT

N/A

500 G

N/A

N/A



Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.15

±10%

Ve

cm³

N/A

0.47

±10%

WaAc

N/A

N/A

0.07



Initial Permeability

µ0

@ B < 10 gauss

5000

±25%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.6

Typ.

Coercive Force

Hc

oersted

0.16

Typ.

Residual Flux Density

Gauss, Br

N/A

1400

Typ.

Flux Density

Gauss, B

Initial (B), oersted

4300

Typ.



Gauss, H @

@ Field Strength (H), oersted

5

Typ.

Curie temperature

°C

Tc

> 140

Nom.

Resistivity

Ω cm. p

@ Field Strength

10²

Typ.

Loss Factor

Tan δ/ µi

Initial

15

Typ.



MHz

@ Frequency

0.1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :

WaAc

Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor



0.07

20.8

3.12

0.15

0.47

3000

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.500

0.510 Max

12.7

12.96 Max

2.40 g

2.40 g

A (Inner Diameter)/mm

0.311

0.312 Min

7.92

7.67 Min

---

---

H (Height)/mm

0.250

0.257 Max

6.35

6.53 Max

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.

Ferrit-Ringkern für Breitbandtransformatoren



FT50A-86

MATERIAL 86 (Permeabilität 20)

Ein Nickel-Zink-Material mit hohem Volumenwiderstand und ausgezeichneter Temperaturstabilität. Hohe Güte zwischen 80 und 180 MHz. Ist für HF-Spulen, Antennen und Breitbandverstärker ebensogut geeignet wie für Linearendstufen.

86 Material ist nicht Standard und nur in wenigen Größen verfügbar. Hoher Q-Wert bis zu 100 MHz.



A nickel-zinc material with high volume resistance and excellent temperature stability. High quality between 80 and 180 MHz. Suitable for RF coils, antennas and broadband amplifiers as well as for linear amplifiers.

86 Material is non-standard and only in stock on a few sizes. High Q up to 100 MHz.



A-86 Material Characteristics

Property

Item

Unit/

Symbol

Permea-bilität

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

16

40

80-100

200-1000

1000-5000

Flux Density @ Field Strength

Gauss
Oersted

B

H

2700

40

Mittlere Feld-

Linienlänge



Oberfläche



Volumen



Residual Flux Density

Gauss

Br

900

3.12 cm

0.15cm³

0.47 cm³

Coercive Force

Oersted

Hc

6.5

Sättigungsflußdichte

10 Oe (Gauß)

2000

Vol.Widerstand Ω/cm

107

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

400

100

Remanenzflußdichte

10 Oe (Gauß)

1000

Σl/A(cm-1)

20.8

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



0.10



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

˃500

Resistivity

Ohm-cm

p



     1x107

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT50A-86

Ferrit Toroid

AL

nH/N2

@ 10 KHz

7.2 Min

Typ.

NiZn





Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.15

±10%

Ve

cm³

N/A

0.47

±10%

Initial Permeability

µ0

@ B < 10 gauss

16

±20%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.10

Typ.

Coercive Force

Hc

oersted

7.0

Typ.

Residual Flux Density

Gauss, Br

N/A

1000

Typ.

Flux Density

Gauss, B

Initial (B), oersted

2700

Typ.



Gauss, H @

@ Field Strength (H), oersted

40

Typ.

Curie temperature

°C

Tc

˃500

Nom.

Resistivity

Ω cm. p

@ Field Strength

107

Typ.

Loss Factor

1×107

Tan δ/ µi

Initial

500

Typ.



MHz

@ Frequency

100

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





20.9

2.95

0.129

0.38

7.2 Min

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.500

±0.010

12.7

±0.25

2.40 g

2.40 gramm

A (Inner Diameter)/mm

0.312

±0.008

7.90

±0.20

---

---

H (Height)/mm

0.25

±0.010

6.35

-0.25

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.





FT50A-98

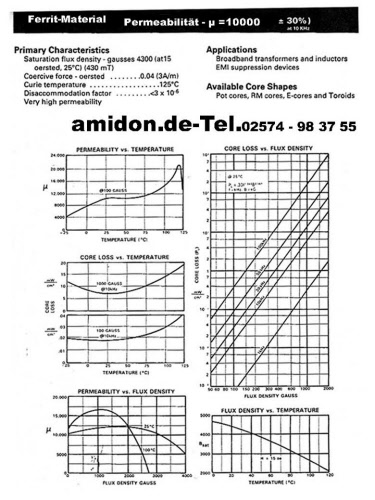

MATERIAL A-98 (Permeabilität 10.000)

-98 Material ist ein Material mit hoher Permeabilität, das für EMI / RMI-Unterdrückung, Gleichtaktdrosseln, Impuls- und Breitbandtransformatoren verwendet wird.

-98- material is a high permeability material used for EMI/RMI suppression, common mode chokes, pulse and broadband transformers. Available in shapes and toroids.

Das  -98 Material hat Industriestandard für Materialien mit hoher Permeabilität gesetzt.
In Filteranwendungen hat das Material 98 zu 20% - 50 % mehr Impedanz unter 1 MHz als J perm.

-98- material is a high permeability material used for EMI/RMI suppression, common mode chokes, pulse and broadband transformers. Available in shapes and toroids.

Electrical Specifications FT50 A-98

Item

Unit/Symbol

Condition

Value

Tol.

Freq. MHz Resonanz

Freq. MHz

Breit-band

Freq.

MHz Drossel

AL-

mH/1000

@ 5 gauss in a de-gaussed state

5936

±30%

1-250 kHz

2 kHz -

2 MHz

100 kHz-

1 MHz

le

cm

N/A

3.12

±10%

Saturation Flux Density

(390 mT, 11.9 A•T/cm



Effective Path Length

Ae

cm²

N/A

0.146

±10%

Curie Temperature

135°C



Effective Cross-Sectional

Ve

cm³

N/A

0.457

)

±10%

Maximum Usable Frequency (50% roll-off)

≤0.5 MHz



Effective Core Volume

Density

g/cm³

N/A

4.9

Typ.

Remanence

(800 G, 25°C)

80 mT

Permeability

µi

Typical

10.000

±30%

Coercivity

Oe, A/m

Typical

0.04, 3

Typ.

Flux Density

Gauss, B

Typical

4300

Typ.

Resistivity

0.1 Ω-m



Gauss, H

@ 1194 A/m, 15 oe mT

430

Typ.

Curie temperature

°C

Tc

> 135

Typ.

Density

4.9 g/cm3

WaAc

0.07

Resistivity

Ω cm p

Typical

0.1

Typ.





Relative Loss Factor

10 -6

Tan δ/ µi

˂7

Typ.

kHz

@ Frequency

10

Typ.

Max. Usable freq.

MHz

(50% roll-off)

˂0.25

Typ.

Remanence

G, mT

Typical

800, 80

Typ.

Disaccommodation Factor

10 -6

Typical

˂3

Typ.

Condition



25°C



@60°C



@100°C

@120°C

I

25 kHz

N/A

200 mT

N/A

2000 G

N/A

N/A

II

100 kHz

N/A

100 mT

N/A

1000 G

N/A

N/A

III

500 kHz

N/A

50 mT

N/A

500 G

N/A

N/A

IV

700 kHz

N/A

50 mT

N/A

500 G

N/A

N/A

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.500

0.515 Max

12.7

13.09 Max

2.40 g

2.40 g

A (Inner Diameter)/mm

0.312

0.297 Min

7.92

7.54 Min

---

---

H (Height)/mm

0.250

0.261 Max

6.35

6.63 Max

---

--





FT50A-H99

H99 wird nicht mehr hergestellt, nur noch so lange der Vorrat reicht.

Dann:

Siehe Material M

Material M -Permeabilität - µ 15.000

M-Material ist das Material mit der höchsten Permeabilität von Amidon bei 15.000μ, das für EMI / RMI-Unterdrückungsfilter, Gleichtaktdrosseln, Signalverarbeitung und Breitbandtransformatoren verwendet wird. Erhältlich in Ringkernen.



Ideal zur Dämpfung unerwünschter HF im Bereich unter 200 KHz in EMI/RFI Filter. KHz in EMI/RFI Filter.



 M material is Magnetics' highest permeability material at 15,000µ used for EMI/RMI suppression filters, common mode chokes, signal processing, and broadband transformers. Available in toroids.

Ideal for attenuating unwanted RF in the range below 200 kHz in EMI / RFI filters. KHz in EMI / RFI filters.



Property

Unit

Symbol



Value







Max.

Permeabilität

Freq. MHz Resonanz

Freq. MHz Breitband

Freq. kHz Drossel

Initial Permeability@ B < 10 gauss



µi

15.000

20.000

1 kHz – 250 kHz

1 kHz – 1 MHz

100 kHz – 1 MHz

















Initial Perm (10 kHz)

µi

15.000 ± 30%

Conditions

25 ̊C; 10 kHz

Curie Temperature

Tc

----------------

--------------------

≥130°C

Flux Dencity

B

----------------

25 ̊C; 10 kHz; 1190 A/m

470 mT

------------------

100 ̊C; 10 kHz; 1190 A/m

290 mT

Loss Factor

tan δ/µi

≤10.0∙10 -6

25 ̊C; 10 kHz; 0.25 mT

-------------------------

≤15.0∙10 -6

25 ̊C; 30 kHz; 0.25 mT

Resistivity

ρ

0.5 Ωm

25°C

---------------------------

Maximum Usable Frequency (50% roll-off)



120 kHz





Curie Temperature

130°C

Saturation Flux Density (4,700 G at 15 Oe, 25°C)

470 mT, 11.9 A•T/cm

Maximum Usable Frequency (50% roll-off)

≤0.12 MHz

Relative Loss Factor (tan δ/µiac) X10-6, 25°C

≤10 (10 kHz)

Remanence (800 G, 25°C)

80 mT

Resistivity

0.5 Ω-m

Density

5 g/cm3

Composition

Mn • Zn • Fe

Bestellnr.

Kern-Material

Item

Unit/Symbol

Value

(nH/T²)



AL-Toleranz

FT50A-M

Ferrit Toroid

AL

nH/N²

8.476

10 kHz

±30%

≥0.9 x AL

@ 10 kHz

200 kHz

Chart Legend

Σl/A(cm-1):

le : mm

Ae mm² :

Ve : mm³

AL :

WaAc

Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor



0.07



31.7

14.2

4.51

8.476



INDUCTANCE

Test conditions

8476±30%

10 kHz, 0.5 mT (For N = 5, use 0.12 mA), 25°C

Electrical LOSSES

Tan δ/ µi



Production lot limit Average



Test conditions

≤10.0∙10 -6

≤9.0∙10 -6



10 kHz,0.5 mT, 25ºC



Dimensional Tolerances

mm

Uncoated Nominal:



Min:

Max:

O.D

12.7

12.44

12.96

I.D

8.14

7.67

8.61

Ht

6.35

6.17

6.53

FT50A-W76/98

MATERIAL A-W 76/98 (Permeabilität 10.000)



W-76/98 Material ist ein Material mit hoher Permeabilität, das für EMI / RMI-Unterdrückung, Gleichtaktdrosseln, Impuls- und Breitbandtransformatoren verwendet wird.

W-76/98- material is a high permeability material used for EMI/RMI suppression, common mode chokes, pulse and broadband transformers. Available in shapes and toroids.

Das – W 76/98 Material hat Industriestandard für Materialien mit hoher Permeabilität gesetzt.
In Filteranwendungen hat das Material 98 zu 20% - 50 % mehr Impedanz unter 1 MHz als J perm.

W 76/98- material is a high permeability material used for EMI/RMI suppression, common mode chokes, pulse and broadband transformers. Available in shapes and toroids.



Electrical Specifications FT50 A-W-76/98

Item

Unit/Symbol

Condition

Value

Tol.

Freq. MHz Resonanz

Freq. MHz

Breit-band

Freq.

MHz Drossel

AL-

mH/1000

@ 5 gauss in a de-gaussed state

5936

±30%

1-250 kHz

2 kHz -

2 MHz

100 kHz-

1 MHz

le

cm

N/A

3.12

±10%

Saturation Flux Density

(390 mT, 11.9 A•T/cm



Effective Path Length

Ae

cm²

N/A

0.146

±10%

Curie Temperature

135°C



Effective Cross-Sectional

Ve

cm³

N/A

0.457



±10%

Maximum Usable Frequency (50% roll-off)

≤0.5 MHz



Effective Core Volume

Density

g/cm³

N/A

4.9

Typ.

Remanence

(800 G, 25°C)

80 mT

Permeability

µi

Typical

10.000

±30%

Coercivity

Oe, A/m

Typical

0.04, 3

Typ.

Flux Density

Gauss, B

Typical

4300

Typ.

Resistivity

0.1 Ω-m



Gauss, H

@ 1194 A/m, 15 oe mT

430

Typ.

Curie temperature

°C

Tc

> 135

Typ.

Density

4.9 g/cm3

WaAc

0.07

Resistivity

Ω cm p

Typical

0.1

Typ.



Relative Loss Factor

10 -6

Tan δ/ µi

˂7

Typ.

kHz

@ Frequency

10

Typ.

Max. Usable freq.

MHz

(50% roll-off)

˂0.25

Typ.

Remanence

G, mT

Typical

800, 80

Typ.

Disaccommodation Factor

10 -6

Typical

˂3

Typ.

Condition



25°C



@60°C



@100°C

@120°C

I

25 kHz

N/A

200 mT

N/A

2000 G

N/A

N/A

II

100 kHz

N/A

100 mT

N/A

1000 G

N/A

N/A

III

500 kHz

N/A

50 mT

N/A

500 G

N/A

N/A

IV

700 kHz

N/A

50 mT

N/A

500 G

N/A

N/A

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.500

0.515 Max

12.7

13.09 Max

2.40 g

2.40 g

A (Inner Diameter)/mm

0.312

0.297 Min

7.92

7.54 Mon

---

---

H (Height)/mm

0.250

0.261 Max

6.35

6.63 Max

---

--

ft23-61

FT50 A-FC

Preis- und Lieferzeit auf Anfrage

MATERIAL A – FC  (Permeabilität 3000)

Große Sättigungsflussdichte bei hoher Temperatur. Für Transformatoren und Filter zwischen 0,5 und 50 MHz.

F-Material ist ein Allzweck-Leistungstransformator, Induktor und Filtermaterial für mittlere Frequenzen. Etwas länger in Perm als P oder R-Material. Entwickelt für geringste Verluste bei 60 ° C.

F material is a medium frequency general-purpose power transformer, inductor and filter material. Slightly higher in perm than P or R Material. Engineered for lowest losses at 60°C.

Electrical Specifications FT50 A-FC

Item

Unit/Symbol

Condition

Value

Tol.

Freq. MHz Resonanz

Freq. MHz

Breit-band

Freq.

MHz Drossel

AL-

mH/1000

@ 5 gauss in a de-gaussed state

1782

±20%

0.001-1

0.5-30

1.0-20

le

cm

N/A

3.12

(31.7)

±10%

Saturation Flux Density (4,700 G at 15 Oe, 25°C)

470 mT, 11.9 A•T/cm



Effective Path Length

Ae

cm²

N/A

0.146

(14.2)

±10%

Curie Temperature

210°C



Effective Cross-Sectional

Ve

cm³

N/A

0.457

(451.7)

±10%

Maximum Usable Frequency (50% roll-off)

≤1.5 MHz



Effective Core Volume

Density

g/cm³

N/A

4.8

Typ.

Remanence (1,500 G, 25°C)

150 mT

Permeability

µi

Typical

3000

±20%

Coercivity

Oe, A/m

Typical

0.2, 16

Typ.

Flux Density

Gauss, B

Typical

4900

Typ.

Resistivity

5 Ω-m



Gauss, H

@ 1194 A/m, 15 oe mT

490

Typ.

Curie temperature

°C

Tc

> 250

Typ.

Density

4.8 g/cm3



Resistivity

Ω cm p

Typical

2

Typ.



Relative Loss Factor

10 -6

Tan δ/ µi

˂8

Typ.

kHz

@ Frequency

100

Typ.

Max. Usable freq.

MHz

(50% roll-off)

˂1.3

Typ.

Remanence

G, mT

Typical

1200, 120

Typ.

Disaccommodation Factor

10 -6

Typical

N/A

Typ.

Condition



25°C



@60°C



@100°C

@120°C

I

25 kHz

90

200 mT

160

2000 G

240

N/A

II

100 kHz

100

100 mT

180

1000 G

225

N/A

III

500 kHz

N/A

50 mT

N/A

500 G

N/A

N/A

IV

700 kHz

N/A

50 mT

N/A

500 G

N/A

N/A

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

AL value (nH/T²)

Test conditions

1782± 20%

10 kHz, 0.5 mT (For N = 5, use 0.5 mA), 25°C

CORE LOSSES

PLmax

Production lot limit

Max avg

Test conditions

99.2 mW

(220 mW/cm³)



90.2 mW

(200 mW/cm³)



25 kHz, 200 mT, 100°C

B (Outer Diameter)/mm

0.500

0.525 Max

12.7

13.34 Max

2.04 g

1.90 g

A (Inner Diameter)/mm

0.312

0.287 Min

8.14

8.49 Min

---

---

H (Height)/mm

0.250

0.272 Max

6.35

6.91 Max

---

--

Epoxy rated for 200°C continuous operation.

Epoxy für den Dauerbetrieb bei 200 ° C ausgelegt.

Voltage breakdown rating 1500 V Min Wire-to-Wire.

Spannungsabbauwert 1500 V Min. Draht-zu-Draht.

ft50a-75

FT50A -J



MATERIAL A - J (Permeabilität 5000)

Ein Mangan-Zink-Material, mit geringem Volumenwiderstand und niedrigen Kernverlusten zwischen 1 kHz und 1 MHz. Wird für Transformatoren niedriger Leistung, Breitbandübertrager und Puls-Transformatoren benutzt. Sehr geeignet auch zur Dämpfung unerwünschter HF im Bereich von 5 bis 20 MHz. Lieferbar in Ring- oder Perlenform

A-J Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

5000

8000

0.001-1

0.15-12

1.0-20

Flux Density @ Field Strength

Gauss
Oersted

B

H



4300



@ 1194 A/m, 15 oe mT

Mittlere Feld-

Linienlänge



Oberfläche



Volumen



Residual Flux Density

Gauss

Br

1400

31.7 cm

14 cm²

451 cm²

Coercive Force

Oersted

Hc

0.16

Sättigungsflußdichte

10 Oe (Gauß)

2500

Vol.Widerstand Ω/cm

10²

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

15

0.1

Remanenzflußdichte

10 Oe (Gauß)

1400

Σl/A(cm-1)

22.9

tan δ/ μi

≤12·10-6

Test conditions

100 kHz, 0.5 mT, 25°C

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



0.6



Density gm/cm3



≈5.0 g/cm3

Curie Temperature

°C

Tc

>140

Resistivity

Ohm-cm

Ρ

300



1×10²

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

(nH/T²)



AL-Toleranz













FT50A-J

Ferrit Toroid

AL

nH/N²

@ 10 KHz

2968

10 kHz

±20%

MnZn

≥0.9 x AL

@ 10 kHz

200 kHz

Test conditions: 0.5 mT (For N = 1 use 1.49 mA), 25°C

Relative Loss Factor

10 -6

Tan δ/ µi

˂20



kHz

@frenquency

100

Max. Usable freq.

MHz

50% roll-off

˂1

Remanence

G, mT

Typical

1000, 100

Disaccommodation Factor

10 -6

Typical

˂3

Power Loss (PL), Sine Wave, in mW/cm³ (typical)

Condition



25°C



@60°C



@100°C

@120°C

I

25 kHz

N/A

200 mT

N/A

2000 G

N/A

N/A

II

100 kHz

N/A

100 mT

N/A

1000 G

N/A

N/A

III

500 kHz

N/A

50 mT

N/A

500 G

N/A

N/A

IV

700 kHz

N/A

50 mT

N/A

500 G

N/A

N/A



Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.15

±10%

Ve

cm³

N/A

0.47

±10%

WaAc

N/A

N/A

0.07



Initial Permeability

µ0

@ B < 10 gauss

5000

±25%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.6

Typ.

Coercive Force

Hc

oersted

0.16

Typ.

Residual Flux Density

Gauss, Br

N/A

1400

Typ.

Flux Density

Gauss, B

Initial (B), oersted

4300

Typ.



Gauss, H @

@ Field Strength (H), oersted

5

Typ.

Curie temperature

°C

Tc

> 140

Nom.

Resistivity

Ω cm. p

@ Field Strength

10²

Typ.

Loss Factor

Tan δ/ µi

Initial

15

Typ.



MHz

@ Frequency

0.1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :

WaAc

Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor



0.07

20.8

3.12

0.15

0.47

3000

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.500

0.515 Max

12.7

13.09 Max

2.40 g

2.40 g

A (Inner Diameter)/mm

0.312

0.297 Min

7.92

7.54 Min

---

---

H (Height)/mm

0.250

0.193 Max

6.35

6.63 Max

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.

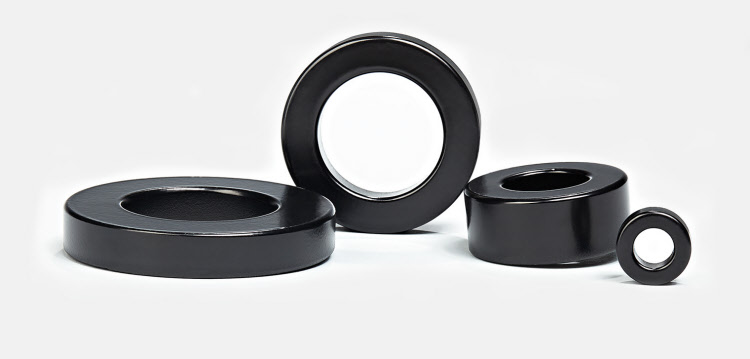

Ferrit-Ringkern für Breitbandtransformatoren





FT50A-M

Preis und Lieferzeit auf Anfrage





Material M -Permeabilität - µ 15.000

M-Material ist das Material mit der höchsten Permeabilität von Amidon bei 15.000μ, das für EMI / RMI-Unterdrückungsfilter, Gleichtaktdrosseln, Signalverarbeitung und Breitbandtransformatoren verwendet wird. Erhältlich in Ringkernen.

    Ideal zur Dämpfung unerwünschter HF im Bereich unter 200 KHz in EMI/RFI Filter. KHz in EMI/RFI Filter.

   M material is Amidon highest permeability material at 15,000µ used for EMI/RMI suppression filters, common         mode chokes, signal processing, and broadband transformers. Available in toroids.

   Ideal for attenuating unwanted RF in the range below 200 kHz in EMI / RFI filters. KHz in EMI / RFI filters.



Property

Unit

Symbol

Symbol

Value







Max.

Permeabilität

Freq. MHz Resonanz

Freq. MHz Breitband

Freq. MHz Drossel

Initial Permeability@ B < 10 gauss



µi

15.000

---

1 – 150 kHz

1 kHz – 1 MHz

10 – 50 MHz

Initial Perm (10 kHz)

µi

15.000 ± 30%

Conditions

25 ̊C; 10 kHz

Curie Temperature

Tc

----------------

--------------------

≥130°C

Flux Dencity

B

----------------

25 ̊C; 10 kHz; 1190 A/m

470 mT

------------------

100 ̊C; 10 kHz; 1190 A/m

290 mT

Loss Factor

tan δ/µi

≤10.0∙10 -6

25 ̊C; 10 kHz; 0.25 mT

-------------------------

≤15.0∙10 -6

25 ̊C; 30 kHz; 0.25 mT

Resistivity

ρ

0.5 Ωm

25°C

---------------------------

Maximum Usable Frequency (50% roll-off)



120 kHz





Curie Temperature

130°C

Saturation Flux Density (4,700 G at 15 Oe, 25°C)

470 mT, 11.9 A•T/cm

Maximum Usable Frequency (50% roll-off)

≤0.12 MHz

Relative Loss Factor (tan δ/µiac) X10-6, 25°C

≤10 (10 kHz)

Remanence (800 G, 25°C)

80 mT

Resistivity

0.5 Ω-m

Density

5 g/cm3

Composition

Mn • Zn • Fe

Bestellnr.

Kern-Material

Item

Unit/Symbol

Value

(nH/T²)



AL-Toleranz



FT50A-M

Ferrit Toroid

AL

nH/N²

15.000

10 kHz

±30%

≥0.9 x AL

@ 10 kHz

200 kHz

Chart Legend

Σl/A(cm-1):

le : mm

Ae mm² :

Ve : mm³

AL :

WaAc

Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor



0.07



31.7

14.2

4.51

8476



INDUCTANCE

Test conditions

8476±30%

10 kHz, 0.5 mT (For N = 5, use 0.12 mA), 25°C

Electrical LOSSES

Tan δ/ µi



Production lot limit Average



Test conditions

≤10.0∙10 -6

≤9.0∙10 -6



10 kHz,0.5 mT, 25ºC



Dimensional Tolerances

mm

Uncoated Nominal:



Min:

Max:

O.D

12.7

12.44

12.96

I.D

8.14

7.67

8.61

Ht

6.35

6.17

6.53

FT50A-W

 Material W -Permeabilität - µ 10.000

MATERIAL W (μ = 10.000). Material mit hoher Permeabilität, das zur Frequenzdämpfung von 100 KHz bis 1 MHz in EMI / RFI-Filtern verwendet wird. Wird auch in Breitbandtransformatoren verwendet. Erhältlich in Ringform.

MATERIAL W (µ = 10,000). High permeability material used for frequency attenuation from 100 KHZ to 1 MHZ in EMI/RFI filters. Also used in broadband transformers.

Property

Unit

Symbol

Symbol

Permeabilität

Max.

Permeabilität

Freq. MHz Resonanz

Freq. MHz Breitband

Freq. MHz Drossel

Initial Permeability@ B < 10 gauss



µi

10.000

---

1 kHz – 250 kHz

1 kHz – 1 MHz

100 kHz- 1 MHz

Curie Temperature

Tc

----------------

--------------------

≥135°C

Resistivity

ρ

0.1 Ωm

25°C

---------------------------

Maximum Usable Frequency (50% roll-off)



≤0.5 MHz





Curie Temperature

135°C

Saturation Flux Density (4,700 G at 15 Oe, 25°C)

390 mT, 11.9 A•T/cm

Maximum Usable Frequency (50% roll-off)

≤0.5 MHz

Relative Loss Factor (tan δ/µiac) X10-6, 25°C

˂7(10 kHz)

Remanence (800 G, 25°C)

80 mT

Resistivity

0.1 Ω-m

Density

4.9 g/cm3

Composition

Mn • Zn • Fe

Bestellnr.

Kern-Material

Item

Unit/Symbol

Value

(nH/T²)



AL-Toleranz

FT50A-W

Ferrit Toroid

AL

nH/N²

5.936

±30%

Chart Legend

Σl/A(cm-1):

le : mm

Ae mm² :

Ve : mm³

AL :

WaAc

Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor



0.07



31.7

14

451

5.936



INDUCTANCE

Test conditions

Dimensional Tolerances

mm

Uncoated Nominal:



Min:

Max:

O.D

12.7

12.44

13.09

I.D

7.92

7.67

8.61

Ht

6.35

6.17

6.53

FT50B-16

MATERIAL B-16 (Permeabilität 120)

Eine Ringkonfiguration bietet die ultimative Nutzung der Eigenschaften des intrinsischen Ferritmaterials. Ringkerne werden in einer Vielzahl von Anwendungen eingesetzt, z. B. als Eingangsfilter, Fehlerstromschutzschalter, Gleichtaktfilter und in Impuls- und Breitbandtransformatoren.

Ein Nickel-Zink-Material, das mittlere Temperaturstabilität, aber eine hohe Güte bietet (0,2 bis 15 MHz). In erster Linie Ersatz als Ringkern in Spulen hoher Güte. Auch lieferbar in Stabform oder als Breitband-Balunkern.


Ferrit-Ring für Breitbandtransformatoren
Frequenz hohe Güte bis 200 MHz

Features

NiZn ferrite material with a range for inductive applications up to 25 MHz, that can be used for EMI applications to suppress noise frequencies above 200 MHz.

Burnished to break sharp edges, can contain Parylene C coat at smaller diameters from the length of 9.5mm (0.375") or a uniform coating of thermo-set plastic at larger dimensions (if part numbers ends with a C).



Toroide werden auf AL-Werte bei 10 kHz getestet.

A high frequency NiZn ferrite developed for a range of inductive applications up to 25 MHz. This material is also used in EMI applications for suppression of noise frequencies above 200 MHz. EMI suppression beads, beads on leads, SM beads, wound beads, multi-aperture cores, round cable snap-its, rods, antenna/RFID rods, and toroids are all available in 61 material. Strong magnetic fields or excessive mechanical stresses may result in irreversible changes in permeability and losses.

16 Material Ferrite ToroidsFerrite Toroids 16 Material and is designed for inductive applications up to 25 MHz and also suppresses noise frequencies from 200 MHz to 1000 MHz





Chart Legend
Σl/A  :  Core Constant,    le :  Effective Path Length,    Ae :  Effective Cross-Sectional Area,    Ve :  Effective Core Volume
AL :  Inductance Factor

B-16 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

120

450

0.2-10

10-200

200-1000

Flux Density @ Field Strength

Gauss
Oersted

B

H

2500

15

Mittlere Feld-

Linienlänge

3.12 cm

Oberfläche

0.299 cm³

Volumen

0.93 cm²

Residual Flux Density

Gauss

Br

1000







Coercive Force

Oersted

Hc

1.1

Sättigungsflußdichte

10 Oe (Gauß)

2150

Vol.Widerstand Ω/cm

10⁸

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

30

1(Typ)

Remanenzflußdichte

10 Oe (Gauß)

1200

Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



0.10



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>300

Resistivity

Ohm-cm

Ρ

1×108

1×108

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT50B-16

Ferrit Toroid

AL

nH/N2

@ 10 KHz

150

±25%

NiZn



Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

120

±25%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.10

Typ.

Coercive Force

Hc

oersted

1.8

Typ.

Residual Flux Density

Gauss, Br

N/A

1000

Typ.

Flux Density

Gauss, B

Initial (B), oersted

2500

Typ.



Gauss, H @

@ Field Strength (H), oersted

15

Typ.

Curie temperature

°C

Tc

> 300

Nom.

Resistivity

Ω cm. p

@ Field Strength

10⁸

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

30

Typ.



MHz

@ Frequency

1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

3.12

0.299

0.93

150

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.5

±0.010

12.7

±0.25

4.7 g

4.7  gramm

A (Inner Diameter)/mm

0.312

±0.008

7.9

±0.20

---

---

H (Height)/mm

0.5

±0.010

12.9

-0.35

---

--

Typical Impedance Ω

100 MHz -45 Ω

250 MHz- 70 Ω

500 MHz - 105 Ω

1000 MHz- 175 Ω

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.

FT50B-27



Material B-27 Permeabilität 2000

Ein Mangan-Zink-Material mit großer Sättigungsflußdichte bei hohen Temperaturen. Niedrige Kernverluste im Bereich von 1 kHz bis 1 MHz. Ideal für Transformatoren und Breitbandübertrager bis 30 MHz sowie zur Nebenwellendämpfung zwischen 2 und 40 MHz. Lieferbar in Ringkerne.

Eine Ringkonfiguration bietet die ultimative Nutzung der Eigenschaften des intrinsischen Ferritmaterials. Ringkerne werden in einer Vielzahl von Anwendungen eingesetzt, z. B. als Eingangsfilter, Fehlerstromschutzschalter, Gleichtaktfilter und in Impuls- und Breitbandtransformatoren.

Ein MnZn-Ferrit für den Einsatz in einer Vielzahl von induktiven Designs mit hoher und niedriger Flussdichte für Frequenzen bis zu 100 kHz.

A ring configuration provides the ultimate utilization of the intrinsic ferrite material properties. Toroidal       cores are used in a wide variety of applications such as power input filters, ground-fault interrupters, common-mode filters and in pulse and broadband transformers.

   All toroidal cores are supplied burnished to break sharp edges.

  A MnZn ferrite for use in a wide range of high and low flux density inductive designs for frequencies up to 100 kHz.

Chart Legend
Σl/A  :  Core Constant,    le :  Effective Path Length,    Ae :  Effective Cross-Sectional Area,    Ve :  Effective Core Volume
AL :  Inductance Factor

B-27 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

2000

6000

0.001-2

0.5-30

10-50

Flux Density @ Field Strength

Gauss
Oersted

B

H

5100

5

Mittlere Feld-

Linienlänge

3.12 cm

Oberfläche

0.299 cm²

Volumen

0.93 cm²

Residual Flux Density

Gauss

Br

1800







Coercive Force

Oersted

Hc

0.25

Sättigungsflußdichte

10 Oe (Gauß)

4600

Vol.Widerstand Ω/cm

10²

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

15

0.1

Remanenzflußdichte

10 Oe (Gauß)

1150

Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



1.2



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>200

Resistivity

Ohm-cm

Ρ

1×10²

100

1×105

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT50B-27

Ferrit Toroid

AL

nH/N2

@ 10 KHz

2595

±25%

MnZn



Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

2000

±25%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.7

Typ.

Coercive Force

Hc

oersted

1.8

Typ.

Residual Flux Density

Gauss, Br

N/A

1000

Typ.

Flux Density

Gauss, B

Initial (B), oersted

5100

Typ.



Gauss, H @

@ Field Strength (H), oersted

5

Typ.

Curie temperature

°C

Tc

> 200

Nom.

Resistivity

Ω cm. p

@ Field Strength

10²

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

15

Typ.



MHz

@ Frequency

0.1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

3.12

0.299

0.93

2595

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.5

±0.010

12.7

±0.25

4.7 g

4.7  gramm

A (Inner Diameter)/mm

0.312

±0.008

7.9

±0.20

---

---

H (Height)/mm

0.5

±0.014

12.7

-0.35

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.





FT50B-34







MATERIAL B-34 (Permeabilität 850)

Ein Nickel-Zink Material mit großem Volumenwiderstand. Wird häufig für Spulen mittlerer Frequenz in Ringform und für Breitbandübertrager bis 50 MHz benutzt. Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 50 bis 200 MHz eingesetzt. Frequenz hohe Güte 40 MHz bis 400 MHz.

 Beschichtungsoptionen:
- Toroide mit einem Außendurchmesser von 9,5 mm (0,375 ") oder kleiner können mit Parylen C beschichtet werden. Die Parylene-Beschichtung erhöht die Abmessungen "A" und "C" und verringert die Abmessung "B" um maximal 0,038 mm (0,0015 "). Die neunte Ziffer einer Parylene-beschichteten Toroid-Teilenummer ist eine "1". Siehe Referenztabellen für die Materialeigenschaften von Parylene C. Parylene C-Beschichtung sind RoHS-konform.

34 Material

Dieses NiZn ist unser populärster Ferrit zur Unterdrückung leitungsgebundener elektromagnetischer Störungen von 20 MHz bis 250 MHz. Dieses Material wird auch für induktive Anwendungen wie Hochfrequenz-Gleichtaktdrosseln verwendet. EMI-Unterdrückung Perlen, Perlen auf Leitungen, SM-Perlen, Multi-Apertur-Kernen, Rundkabel EMI-Entstörungskerne, Rundkabel Snap-its, Flachkabel EMI-Entstörungskerne, Flachkabel snap-its, verschiedene Unterdrückung Kerne, Spulen und Ringspulen sind alle erhältlich in 34 Material.

Features

NiZn ferrite material with a range for inductive applications up to 25 MHz, that can be used for EMI applications to suppress noise frequencies above 200 MHz.

Burnished to break sharp edges, can contain Parylene C coat at smaller diameters from the length of 9.5mm (0.375") or a uniform coating of thermo-set plastic at larger dimensions (if part numbers ends with a C).

Coating Options:

– Toroids with an outside diameter of 9.5 mm (0.375″) or smaller can be supplied Parylene C coated. The Parylene coating will increase the “A” and “C” dimensions and decrease the “B” dimension a maximum of 0.038 mm (0.0015″). The ninth digit of a Parylene coated toroid part number is a “1”. See reference tables for the material characteristics of Parylene C. Parylene C coating is RoHS compliant.

34 Material This NiZn is our most popular ferrite for suppression of conducted EMI from 20 MHz to 250 MHz. This material is also used for inductive applications such as high frequency common-mode chokes. EMI suppression beads, beads on leads, SM beads, multi-aperture cores, round cable EMI suppression cores, round cable snap-its, flat cable EMI suppression cores, flat cable snap-its, miscellaneous suppression cores, bobbins, and toroids are all available in 34 material.

Chart Legend
Σl/A  :  Core Constant,    le :  Effective Path Length,    Ae :  Effective Cross-Sectional Area,    Ve :  Effective Core Volume
AL :  Inductance Factor





B-34  Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

850

3000

0.01-1

1-50

30-600

Flux Density @ Field Strength

Gauss
Oersted

B

H

2900

10

Mittlere Feld-

Linienlänge



Oberfläche



Volumen



Residual Flux Density

Gauss

Br

1300

3.12 cm

0.299 cm²

0.93 cm³

Coercive Force

Oersted

Hc

0.45

Sättigungsflußdichte

10 Oe (Gauß)

2750

Vol.Widerstand Ω/cm

10⁵

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

250

1

Remanenzflußdichte

10 Oe (Gauß)



Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



1.25



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>130

Resistivity

Ohm-cm

p



1×10⁵

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT50B-34

Ferrit Toroid

AL

nH/N2

@ 10 KHz

965

±20%

NiZn



Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

850

±20%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

1.25

Typ.

Coercive Force

Hc

oersted

0.45

Typ.

Residual Flux Density

Gauss, Br

N/A

--

Typ.

Flux Density

Gauss, B

Initial (B), oersted

2900

Typ.



Gauss, H @

@ Field Strength (H), oersted

10

Typ.

Curie temperature

°C

Tc

> 125

Nom.

Resistivity

Ω cm. p

@ Field Strength

10⁵

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

250

Typ.



MHz

@ Frequency

1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

312

0.299

0.93

965

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.500

±0.010

12.7

±0.25

2.00 g

2.00 gramm

A (Inner Diameter)/mm

0.312

±0.008

7.90

±0.20

---

---

H (Height)/mm

0.500

±0.010

12.7

-0.25

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.



FT50B-43*

MATERIAL B-43 (Permeabilität 850)

Ein Nickel-Zink Material mit großem Volumenwiderstand. Wird häufig für Spulen mittlerer Frequenz in Ringform und für Breitbandübertrager bis 50 MHz benutzt. Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 50 bis 200 MHz eingesetzt. Frequenz hohe Güte 40 MHz bis 400 MHz.

Beschichtungsoptionen:
- Toroide mit einem Außendurchmesser von 9,5 mm (0,375 ") oder kleiner können mit Parylen C beschichtet werden. Die Parylene-Beschichtung erhöht die Abmessungen "A" und "C" und verringert die Abmessung "B" um maximal 0,038 mm (0,0015 "). Die neunte Ziffer einer Parylene-beschichteten Toroid-Teilenummer ist eine "1". Siehe Referenztabellen für die Materialeigenschaften von Parylene C. Parylene C-Beschichtung sind RoHS-konform.

43 Material

Dieses NiZn ist unser populärster Ferrit zur Unterdrückung leitungsgebundener elektromagnetischer Störungen von 20 MHz bis 250 MHz. Dieses Material wird auch für induktive Anwendungen wie Hochfrequenz-Gleichtaktdrosseln verwendet. EMI-Unterdrückung Perlen, Perlen auf Leitungen, SM-Perlen, Multi-Apertur-Kernen, Rundkabel EMI-Entstörungskerne, Rundkabel Snap-its, Flachkabel EMI-Entstörungskerne, Flachkabel snap-its, verschiedene Unterdrückung Kerne, Spulen und Ringspulen sind alle erhältlich in 43 Material.
<!--[if !supportLineBreakNewLine]-->
Features

NiZn ferrite material with a range for inductive applications up to 25 MHz, that can be used for EMI applications to suppress noise frequencies above 200 MHz.

Burnished to break sharp edges, can contain Parylene C coat at smaller diameters from the length of 9.5mm (0.375") or a uniform coating of thermo-set plastic at larger dimensions (if part numbers ends with a C).

Coating Options:

– Toroids with an outside diameter of 9.5 mm (0.375″) or smaller can be supplied Parylene C coated. The Parylene coating will increase the “A” and “C” dimensions and decrease the “B” dimension a maximum of 0.038 mm (0.0015″). The ninth digit of a Parylene coated toroid part number is a “1”. See reference tables for the material characteristics of Parylene C. Parylene C coating is RoHS compliant.

43 Material This NiZn is our most popular ferrite for suppression of conducted EMI from 20 MHz to 250 MHz. This material is also used for inductive applications such as high frequency common-mode chokes. EMI suppression beads, beads on leads, SM beads, multi-aperture cores, round cable EMI suppression cores, round cable snap-its, flat cable EMI suppression cores, flat cable snap-its, miscellaneous suppression cores, bobbins, and toroids are all available in 43 material.

Chart Legend
Σl/A  :  Core Constant,    le :  Effective Path Length,    Ae :  Effective Cross-Sectional Area,    Ve :  Effective Core Volume
AL :  Inductance Factor



B-43  Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

850

3000

0.01-1

1-50

30-600

Flux Density @ Field Strength

Gauss
Oersted

B

H

2900

10

Mittlere Feld-

Linienlänge



Oberfläche



Volumen



Residual Flux Density

Gauss

Br

1300

3.12 cm

0.299 cm²

0.93 cm³

Coercive Force

Oersted

Hc

0.45

Sättigungsflußdichte

10 Oe (Gauß)

2750

Vol.Widerstand Ω/cm

10⁵

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

250

1

Remanenzflußdichte

10 Oe (Gauß)



Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



1.25



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>130

Resistivity

Ohm-cm

p



1×10⁵

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT50B-43

Ferrit Toroid

AL

nH/N2

@ 10 KHz

965

±20%

NiZn

Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

850

±20%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

1.25

Typ.

Coercive Force

Hc

oersted

0.45

Typ.

Residual Flux Density

Gauss, Br

N/A

--

Typ.

Flux Density

Gauss, B

Initial (B), oersted

2900

Typ.



Gauss, H @

@ Field Strength (H), oersted

10

Typ.

Curie temperature

°C

Tc

> 125

Nom.

Resistivity

Ω cm. p

@ Field Strength

10⁵

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

250

Typ.



MHz

@ Frequency

1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

312

0.299

0.93

965

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.500

±0.010

12.7

±0.25

2.00 g

2.00 gramm

A (Inner Diameter)/mm

0.312

±0.008

7.90

±0.20

---

---

H (Height)/mm

0.500

±0.010

12.7

-0.25

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.



FT50B-61

MATERIAL B-61 (Permeabilität 125)

Eine Ringkonfiguration bietet die ultimative Nutzung der Eigenschaften des intrinsischen Ferritmaterials. Ringkerne werden in einer Vielzahl von Anwendungen eingesetzt, z. B. als Eingangsfilter, Fehlerstromschutzschalter, Gleichtaktfilter und in Impuls- und Breitbandtransformatoren.

Ein Nickel-Zink-Material, das mittlere Temperaturstabilität, aber eine hohe Güte bietet (0,2 bis 15 MHz). In erster Linie Ersatz als Ringkern in Spulen hoher Güte. Auch lieferbar in Stabform oder als Breitband-Balunkern.


Ferrit-Ring für Breitbandtransformatoren
Frequenz hohe Güte bis 200 MHz

Features

NiZn ferrite material with a range for inductive applications up to 25 MHz, that can be used for EMI applications to suppress noise frequencies above 200 MHz.

Burnished to break sharp edges, can contain Parylene C coat at smaller diameters from the length of 9.5mm (0.375") or a uniform coating of thermo-set plastic at larger dimensions (if part numbers ends with a C).



Toroide werden auf AL-Werte bei 10 kHz getestet.

A high frequency NiZn ferrite developed for a range of inductive applications up to 25 MHz. This material is also used in EMI applications for suppression of noise frequencies above 200 MHz. EMI suppression beads, beads on leads, SM beads, wound beads, multi-aperture cores, round cable snap-its, rods, antenna/RFID rods, and toroids are all available in 61 material. Strong magnetic fields or excessive mechanical stresses may result in irreversible changes in permeability and losses.

61 Material Ferrite ToroidsFerrite Toroids 61 Material and is designed for inductive applications up to 25 MHz and also suppresses noise frequencies from 200 MHz to 1000 MHz





Chart Legend
Σl/A  :  Core Constant,    le :  Effective Path Length,    Ae :  Effective Cross-Sectional Area,    Ve :  Effective Core Volume
AL :  Inductance Factor

B-61 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

125

450

0.2-10

10-200

200-1000

Flux Density @ Field Strength

Gauss
Oersted

B

H

2500

15

Mittlere Feld-

Linienlänge

3.12 cm

Oberfläche

0.299 cm³

Volumen

0.93 cm²

Residual Flux Density

Gauss

Br

1000







Coercive Force

Oersted

Hc

1.1

Sättigungsflußdichte

10 Oe (Gauß)

2150

Vol.Widerstand Ω/cm

10⁸

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

30

1(Typ)

Remanenzflußdichte

10 Oe (Gauß)

1200

Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



0.10



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>300

Resistivity

Ohm-cm

Ρ

1×108

1×108

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT50B-61

Ferrit Toroid

AL

nH/N2

@ 10 KHz

150

±25%

NiZn

Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

125

±25%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.10

Typ.

Coercive Force

Hc

oersted

1.8

Typ.

Residual Flux Density

Gauss, Br

N/A

1000

Typ.

Flux Density

Gauss, B

Initial (B), oersted

2500

Typ.



Gauss, H @

@ Field Strength (H), oersted

15

Typ.

Curie temperature

°C

Tc

> 300

Nom.

Resistivity

Ω cm. p

@ Field Strength

10⁸

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

30

Typ.



MHz

@ Frequency

1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

3.12

0.299

0.93

150

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.5

±0.010

12.7

±0.25

4.7 g

4.7  gramm

A (Inner Diameter)/mm

0.312

±0.008

7.9

±0.20

---

---

H (Height)/mm

0.5

±0.010

12.9

-0.35

---

--

Typical Impedance Ω

100 MHz -45 Ω

250 MHz- 70 Ω

500 MHz - 105 Ω

1000 MHz- 175 Ω

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.

FT50B-63



MATERIAL 63 (Permeabilität 40)

Ein Nickel-Zink-Material mit geringer Permeabilität und großem Volumenwiderstand. Material hoher Güte für den Frequenzbereich zwischen 15 und 25 MHz. Wird als Ringkern sehr häufig für Spulen hoher Güte verwandt. Lieferbar in Ringform.

Ein hochfrequenter NiZn-Ferrit für den Entwurf von Breitbandtransformatoren, Antennen und Hi-Q-Induktivitätsanwendungen bis 50 MHz.

Starke Magnetfelder oder übermäßige mechanische Beanspruchungen können zu irreversiblen Veränderungen der Durchlässigkeit oder der Verluste führen.

A nickel-zinc material with low permeability and high volume resistance. High quality material for the frequency range between 15 and 25 MHz. Is used as a toroidal core very often for coils of high quality. Available in ring form.

A high frequency NiZn ferrite for the design of broadband transformers, antennas and Hi Q inductor applications up to 50 MHz.

Strong magnetic fields or excessive mechanical stresses may result in irreversible changes in permeability or losses.



Chart Legend
Σl/A  :  Core Constant,    le :  Effective Path Length,    Ae :  Effective Cross-Sectional Area,    Ve :  Effective Core Volume
AL :  Inductance Factor

B-63 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

40

125

15-25

50-500

500-2000

Flux Density @ Field Strength

Gauss
Oersted

B

H

2500

20

Mittlere Feld-

Linienlänge

3.12 cm

Oberfläche

0.299 cm³

Volumen

0.93 cm²

Residual Flux Density

Gauss

Br

1000







Coercive Force

Oersted

Hc

2.5

Sättigungsflußdichte

10 Oe (Gauß)

1850

Vol.Widerstand Ω/cm

10⁸

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

200

50

Remanenzflußdichte

10 Oe (Gauß)

750

Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



0.05



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>475

Resistivity

Ohm-cm

Ρ

1×107

1×108

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT50B-63

Ferrit Toroid

AL

nH/N2

@ 10 KHz

48

+35,

-25%

NiZn



Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

40

±25%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.05

Typ.

Coercive Force

Hc

oersted

3.5

Typ.

Residual Flux Density

Gauss, Br

N/A

800

Typ.

Flux Density

Gauss, B

Initial (B), oersted

2500

Typ.



Gauss, H @

@ Field Strength (H), oersted

20

Typ.

Curie temperature

°C

Tc

> 475

Nom.

Resistivity

Ω cm. p

@ Field Strength

10⁷

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

200

Typ.



MHz

@ Frequency

50

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

3.12

0.299

0.93

48

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.5

±0.010

12.7

±0.25

4.7 g

4.7  gramm

A (Inner Diameter)/mm

0.312

±0.008

7.9

±0.20

---

---

H (Height)/mm

0.5

±0.010

12.7

-0.35

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.





FT50B-67

MATERIAL 67 (Permeabilität 40)

Ein Nickel-Zink-Material mit großer Ähnlichkeit zu Material 63. Hat ausgezeichnete Stabilität und einen erweiterten Frequenzbereich von 10 bis 80 MHz sowie eine höhere Flußdichte gegenüber Material 63, dagegen einen etwas niedrigeren Volumenwiderstand. Sehr gut geeignet für HF-Anwendungen hoher Güte. Wird verbreitet für Breitbandverstärker und Linearendstufen eingesetzt. Lieferbar in Ringform.

Ein Nickel-Zink-Material mit geringer Permeabilität und großem Volumenwiderstand. Material hoher Güte für den Frequenzbereich zwischen 15 und 25 MHz. Wird als Ringkern sehr häufig für Spulen hoher Güte verwandt. Lieferbar in Ringform.

Ein hochfrequenter NiZn-Ferrit für den Entwurf von Breitbandtransformatoren, Antennen und Hi-Q-Induktivitätsanwendungen bis 50 MHz.

Starke Magnetfelder oder übermäßige mechanische Beanspruchungen können zu irreversiblen Veränderungen der Durchlässigkeit oder der Verluste führen.

A nickel-zinc material with low permeability and high volume resistance. High quality material for the frequency range between 15 and 25 MHz. Is used as a toroidal core very often for coils of high quality. Available in ring form.

A high frequency NiZn ferrite for the design of broadband transformers, antennas and Hi Q inductor applications up to 50 MHz.

Strong magnetic fields or excessive mechanical stresses may result in irreversible changes in permeability or losses.

Chart Legend
Σl/A  :  Core Constant,    le :  Effective Path Length,    Ae :  Effective Cross-Sectional Area,    Ve :  Effective Core Volume
AL :  Inductance Factor

B-67 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

40

125

15-25

50-500

500-2000

Flux Density @ Field Strength

Gauss
Oersted

B

H

2500

20

Mittlere Feld-

Linienlänge

3.12 cm

Oberfläche

0.299 cm³

Volumen

0.93 cm²

Residual Flux Density

Gauss

Br

1000







Coercive Force

Oersted

Hc

2.5

Sättigungsflußdichte

10 Oe (Gauß)

1850

Vol.Widerstand Ω/cm

10⁸

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

200

50

Remanenzflußdichte

10 Oe (Gauß)

750

Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



0.05



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>475

Resistivity

Ohm-cm

Ρ



1×108

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT50B-67

Ferrit Toroid

AL

nH/N2

@ 10 KHz

48

+35,

-25%

NiZn





Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

40

±25%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.05

Typ.

Coercive Force

Hc

oersted

3.5

Typ.

Residual Flux Density

Gauss, Br

N/A

800

Typ.

Flux Density

Gauss, B

Initial (B), oersted

2500

Typ.



Gauss, H @

@ Field Strength (H), oersted

20

Typ.

Curie temperature

°C

Tc

> 475

Nom.

Resistivity

Ω cm. p

@ Field Strength

10⁷

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

200

Typ.



MHz

@ Frequency

50

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

3.12

0.299

0.93

48

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.5

±0.010

12.7

±0.25

4.7 g

4.7  gramm

A (Inner Diameter)/mm

0.312

±0.008

7.9

±0.20

---

---

H (Height)/mm

0.5

±0.010

12.7

-0.35

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.



FT50B-72



Material B-72 Permeabilität 2030

Ein Mangan-Zink-Material mit großer Sättigungsflußdichte bei hohen Temperaturen. Niedrige Kernverluste im Bereich von 1 kHz bis 1 MHz. Ideal für Transformatoren und Breitbandübertrager bis 30 MHz sowie zur Nebenwellendämpfung zwischen 2 und 40 MHz. Lieferbar in Ringkerne.

Eine Ringkonfiguration bietet die ultimative Nutzung der Eigenschaften des intrinsischen Ferritmaterials. Ringkerne werden in einer Vielzahl von Anwendungen eingesetzt, z. B. als Eingangsfilter, Fehlerstromschutzschalter, Gleichtaktfilter und in Impuls- und Breitbandtransformatoren.

Ein MnZn-Ferrit für den Einsatz in einer Vielzahl von induktiven Designs mit hoher und niedriger Flussdichte für Frequenzen bis zu 100 kHz.

A ring configuration provides the ultimate utilization of the intrinsic ferrite material properties. Toroidal       cores are used in a wide variety of applications such as power input filters, ground-fault interrupters, common-mode filters and in pulse and broadband transformers.

All toroidal cores are supplied burnished to break sharp edges.



A MnZn ferrite for use in a wide range of high and low flux density inductive designs for frequencies up to 100 kHz.

Chart Legend
Σl/A  :  Core Constant,    le :  Effective Path Length,    Ae :  Effective Cross-Sectional Area,    Ve :  Effective Core Volume
AL :  Inductance Factor

B-72 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

2030

6000

0.001-2

0.5-30

10-50

Flux Density @ Field Strength

Gauss
Oersted

B

H

5100

5

Mittlere Feld-

Linienlänge

3.12 cm

Oberfläche

0.299 cm²

Volumen

0.93 cm²

Residual Flux Density

Gauss

Br

1800







Coercive Force

Oersted

Hc

0.25

Sättigungsflußdichte

10 Oe (Gauß)

4600

Vol.Widerstand Ω/cm

10²

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

15

0.1

Remanenzflußdichte

10 Oe (Gauß)

1150

Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



1.2



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>200

Resistivity

Ohm-cm

Ρ

1×10²

100

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT50B-72

Ferrit Toroid

AL

nH/N2

@ 10 KHz

2595

±25%

MnZn

Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

2030

±25%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.7

Typ.

Coercive Force

Hc

oersted

1.8

Typ.

Residual Flux Density

Gauss, Br

N/A

1000

Typ.

Flux Density

Gauss, B

Initial (B), oersted

5100

Typ.



Gauss, H @

@ Field Strength (H), oersted

5

Typ.

Curie temperature

°C

Tc

> 200

Nom.

Resistivity

Ω cm. p

@ Field Strength

10²

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

15

Typ.



MHz

@ Frequency

0.1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

3.12

0.299

0.93

2595

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.5

±0.010

12.7

±0.25

4.7 g

4.7  gramm

A (Inner Diameter)/mm

0.312

±0.008

7.9

±0.20

---

---

H (Height)/mm

0.5

±0.014

12.7

-0.35

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.





FT50B-75

FT 50B-75 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

5000

9500

0.001-1

0.15-12

1.0-20

Flux Density @ Field Strength

Gauss
Oersted

B

H



4300

5

Mittlere Feld-

Linienlänge



Oberfläche



Volumen



Residual Flux Density

Gauss

Br

1400

3.12 cm

0.299 cm²

0.93 cm²

Coercive Force

Oersted

Hc

0.16

Sättigungsflußdichte

10 Oe (Gauß)

4300

Vol.Widerstand Ω/cm

5x10²

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

15

0.1

Remanenzflußdichte

10 Oe (Gauß)

1250

Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



0.60



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>140

Resistivity

Ohm-cm

Ρ

300



1×10²

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

(nH/T²)



AL-Toleranz













FT50B-75

Ferrit Toroid

AL

nH/N²

@ 10 KHz

6000



±20%

MnZn

Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

5000

±20%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.6

Typ.

Coercive Force

Hc

oersted

0.16

Typ.

Residual Flux Density

Gauss, Br

N/A

1400

Typ.

Flux Density

Gauss, B

Initial (B), oersted

4300

Typ.



Gauss, H @

@ Field Strength (H), oersted

5

Typ.

Curie temperature

°C

Tc

> 140

Nom.

Resistivity

Ω cm. p

@ Field Strength

10²

Typ.

Loss Factor

Tan δ/ µi

Initial

15

Typ.



MHz

@ Frequency

0.1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :

WaAc

Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

3.12

0.299

0.93

6000

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.500

0.10 Max

12.7

±0.25

2.70 g

2.70 g

A (Inner Diameter)/mm

0.312

0.008 Min

7.90

±0.20

---

---

H (Height)/mm

0.500

0.014 Max

12.7

±0.35

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.

Ferrit-Ringkern für Breitbandtransformatoren

FT50B-77

Material B-77 Permeabilität 2050

Ein Mangan-Zink-Material mit großer Sättigungsflußdichte bei hohen Temperaturen. Niedrige Kernverluste im Bereich von 1 kHz bis 1 MHz. Ideal für Transformatoren und Breitbandübertrager bis 30 MHz sowie zur Nebenwellendämpfung zwischen 2 und 40 MHz. Lieferbar in Ringkerne.

Eine Ringkonfiguration bietet die ultimative Nutzung der Eigenschaften des intrinsischen Ferritmaterials. Ringkerne werden in einer Vielzahl von Anwendungen eingesetzt, z. B. als Eingangsfilter, Fehlerstromschutzschalter, Gleichtaktfilter und in Impuls- und Breitbandtransformatoren.

Ein MnZn-Ferrit für den Einsatz in einer Vielzahl von induktiven Designs mit hoher und niedriger Flussdichte für Frequenzen bis zu 100 kHz.

A ring configuration provides the ultimate utilization of the intrinsic ferrite material properties. Toroidal       cores are used in a wide variety of applications such as power input filters, ground-fault interrupters, common-mode filters and in pulse and broadband transformers.

All toroidal cores are supplied burnished to break sharp edges.

A MnZn ferrite for use in a wide range of high and low flux density inductive designs for frequencies up to 100 kHz.

Chart Legend
Σl/A  :  Core Constant,    le :  Effective Path Length,    Ae :  Effective Cross-Sectional Area,    Ve :  Effective Core Volume
AL :  Inductance Factor

B-77 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

2050

6000

0.001-2

0.5-30

10-50

Flux Density @ Field Strength

Gauss
Oersted

B

H

5100

5

Mittlere Feld-

Linienlänge

3.12 cm

Oberfläche

0.299 cm²

Volumen

0.93 cm²

Residual Flux Density

Gauss

Br

1800







Coercive Force

Oersted

Hc

0.25

Sättigungsflußdichte

10 Oe (Gauß)

4600

Vol.Widerstand Ω/cm

10²

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

15

0.1

Remanenzflußdichte

10 Oe (Gauß)

1150

Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



1.2



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>200

Resistivity

Ohm-cm

Ρ

1×10²

100

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT50B-77

Ferrit Toroid

AL

nH/N2

@ 10 KHz

2595

±25%

MnZn

Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

2050

±25%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.7

Typ.

Coercive Force

Hc

oersted

1.8

Typ.

Residual Flux Density

Gauss, Br

N/A

1000

Typ.

Flux Density

Gauss, B

Initial (B), oersted

5100

Typ.



Gauss, H @

@ Field Strength (H), oersted

5

Typ.

Curie temperature

°C

Tc

> 200

Nom.

Resistivity

Ω cm. p

@ Field Strength

10²

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

15

Typ.



MHz

@ Frequency

0.1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

3.12

0.299

0.93

2595

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.5

±0.010

12.7

±0.25

4.7 g

4.7  gramm

A (Inner Diameter)/mm

0.312

±0.008

7.9

±0.20

---

---

H (Height)/mm

0.5

±0.014

12.7

-0.35

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.



ft50b-771

FT50B-82



Material B-82 Permeabilität 2000

Ein Mangan-Zink-Material mit großer Sättigungsflußdichte bei hohen Temperaturen. Niedrige Kernverluste im Bereich von 1 kHz bis 1 MHz. Ideal für Transformatoren und Breitbandübertrager bis 30 MHz sowie zur Nebenwellendämpfung zwischen 2 und 40 MHz. Lieferbar in Ringkerne.



Eine Ringkonfiguration bietet die ultimative Nutzung der Eigenschaften des intrinsischen Ferritmaterials. Ringkerne werden in einer Vielzahl von Anwendungen eingesetzt, z. B. als Eingangsfilter, Fehlerstromschutzschalter, Gleichtaktfilter und in Impuls- und Breitbandtransformatoren.

Ein MnZn-Ferrit für den Einsatz in einer Vielzahl von induktiven Designs mit hoher und niedriger Flussdichte für Frequenzen bis zu 100 kHz.

A ring configuration provides the ultimate utilization of the intrinsic ferrite material properties. Toroidal       cores are used in a wide variety of applications such as power input filters, ground-fault interrupters, common-mode filters and in pulse and broadband transformers.

All toroidal cores are supplied burnished to break sharp edges.



A MnZn ferrite for use in a wide range of high and low flux density inductive designs for frequencies up to 100 kHz.

Chart Legend
Σl/A  :  Core Constant,    le :  Effective Path Length,    Ae :  Effective Cross-Sectional Area,    Ve :  Effective Core Volume
AL :  Inductance Factor

B-82 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

2000

6000

0.001-2

0.5-30

10-50

Flux Density @ Field Strength

Gauss
Oersted

B

H

5100

5

Mittlere Feld-

Linienlänge

3.12 cm

Oberfläche

0.299 cm²

Volumen

0.93 cm²

Residual Flux Density

Gauss

Br

1800







Coercive Force

Oersted

Hc

0.25

Sättigungsflußdichte

10 Oe (Gauß)

4600

Vol.Widerstand Ω/cm

10²

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

15

0.1

Remanenzflußdichte

10 Oe (Gauß)

1150

Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



1.2



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>200

Resistivity

Ohm-cm

Ρ

1×10²



100

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT50B-82

Ferrit Toroid

AL

nH/N2

@ 10 KHz

2595

±25%

MnZn





Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

2000

±25%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.7

Typ.

Coercive Force

Hc

oersted

1.8

Typ.

Residual Flux Density

Gauss, Br

N/A

1000

Typ.

Flux Density

Gauss, B

Initial (B), oersted

5100

Typ.



Gauss, H @

@ Field Strength (H), oersted

5

Typ.

Curie temperature

°C

Tc

> 200

Nom.

Resistivity

Ω cm. p

@ Field Strength

10²

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

15

Typ.



MHz

@ Frequency

0.1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

3.12

0.299

0.93

2595

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.5

±0.010

12.7

±0.25

4.7 g

4.7  gramm

A (Inner Diameter)/mm

0.312

±0.008

7.9

±0.20

---

---

H (Height)/mm

0.5

±0.014

12.7

-0.35

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.

FT50B-85

MATERIAL B-85 (Permeabilität 5000)

Ein Mangan-Zink-Material, mit geringem Volumenwiderstand und niedrigen Kernverlusten zwischen 1 kHz und 1 MHz. Wird für Transformatoren niedriger Leistung, Breitbandübertrager und Puls-Transformatoren benutzt. Sehr geeignet auch zur Dämpfung unerwünschter HF im Bereich von 5 bis 20 MHz.

Ein MnZn-Ferrit mit hoher Permeabilität, der für eine Reihe von Breitband- und Impulstransformator-Anwendungen und Gleichtaktinduktordesigns vorgesehen ist.


A high permeability MnZn ferrite intended for a range of broadband and pulse transformer applications and common-mode inductor designs.

Toroidal cores are available in 85 material.



FT 50B-85 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

5000

9500

0.001-1

0.15-12

1.0-20

Flux Density @ Field Strength

Gauss
Oersted

B

H



4300

5

Mittlere Feld-

Linienlänge



Oberfläche



Volumen



Residual Flux Density

Gauss

Br

1400

3.12 cm

0.299 cm²

0.93 cm²

Coercive Force

Oersted

Hc

0.16

Sättigungsflußdichte

10 Oe (Gauß)

4300

Vol.Widerstand Ω/cm

5x10²

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

15

0.1

Remanenzflußdichte

10 Oe (Gauß)

1250

Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



0.60



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>140

Resistivity

Ohm-cm

Ρ

300



1×10²

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

(nH/T²)



AL-Toleranz













FT50B-85

Ferrit Toroid

AL

nH/N²

@ 10 KHz

6000



±20%

MnZn

Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

5000

±20%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.6

Typ.

Coercive Force

Hc

oersted

0.16

Typ.

Residual Flux Density

Gauss, Br

N/A

1400

Typ.

Flux Density

Gauss, B

Initial (B), oersted

4300

Typ.



Gauss, H @

@ Field Strength (H), oersted

5

Typ.

Curie temperature

°C

Tc

> 140

Nom.

Resistivity

Ω cm. p

@ Field Strength

10²

Typ.

Loss Factor

Tan δ/ µi

Initial

15

Typ.



MHz

@ Frequency

0.1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :

WaAc

Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

3.12

0.299

0.93

6000

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.500

0.10 Max

12.7

±0.25

2.70 g

2.70 g

A (Inner Diameter)/mm

0.312

0.008 Min

7.90

±0.20

---

---

H (Height)/mm

0.500

0.014 Max

12.7

±0.35

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.

Ferrit-Ringkern für Breitbandtransformatoren





FT50B-J

MATERIAL B-J (Permeabilität 5000)

Ein Mangan-Zink-Material, mit geringem Volumenwiderstand und niedrigen Kernverlusten zwischen 1 kHz und 1 MHz. Wird für Transformatoren niedriger Leistung, Breitbandübertrager und Puls-Transformatoren benutzt. Sehr geeignet auch zur Dämpfung unerwünschter HF im Bereich von 5 bis 20 MHz.

Ein MnZn-Ferrit mit hoher Permeabilität, der für eine Reihe von Breitband- und Impulstransformator-Anwendungen und Gleichtaktinduktordesigns vorgesehen ist.


A high permeability MnZn ferrite intended for a range of broadband and pulse transformer applications and common-mode inductor designs.

Toroidal cores are available in J material.



FT 50B-J Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

5000

9500

0.001-1

0.15-12

1.0-20

Flux Density @ Field Strength

Gauss
Oersted

B

H



4300

5

Mittlere Feld-

Linienlänge



Oberfläche



Volumen



Residual Flux Density

Gauss

Br

1400

3.12 cm

0.299 cm²

0.93 cm²

Coercive Force

Oersted

Hc

0.16

Sättigungsflußdichte

10 Oe (Gauß)

4300

Vol.Widerstand Ω/cm

5x10²

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

15

0.1

Remanenzflußdichte

10 Oe (Gauß)

1250

Σl/A(cm-1)

10.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



0.60



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>140

Resistivity

Ohm-cm

Ρ

300



1×10²

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

(nH/T²)



AL-Toleranz













FT50B-J

Ferrit Toroid

AL

nH/N²

@ 10 KHz

6000



±20%

MnZn

Le

cm

N/A

3.12

±10%

Ae

cm²

N/A

0.299

±10%

Ve

cm³

N/A

0.93

±10%

Initial Permeability

µ0

@ B < 10 gauss

5000

±20%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.6

Typ.

Coercive Force

Hc

oersted

0.16

Typ.

Residual Flux Density

Gauss, Br

N/A

1400

Typ.

Flux Density

Gauss, B

Initial (B), oersted

4300

Typ.



Gauss, H @

@ Field Strength (H), oersted

5

Typ.

Curie temperature

°C

Tc

> 140

Nom.

Resistivity

Ω cm. p

@ Field Strength

10²

Typ.

Loss Factor

Tan δ/ µi

Initial

15

Typ.



MHz

@ Frequency

0.1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :

WaAc

Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





10.4

3.12

0.299

0.93

6000

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.500

0.10 Max

12.7

±0.25

2.70 g

2.70 g

A (Inner Diameter)/mm

0.312

0.008 Min

7.90

±0.20

---

---

H (Height)/mm

0.500

0.014 Max

12.7

±0.35

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.

Ferrit-Ringkern für Breitbandtransformatoren





FT63A-16

MATERIAL 63A-16 (Permeabilität 120)

Eine Ringkonfiguration bietet die ultimative Nutzung der Eigenschaften des intrinsischen Ferritmaterials. Ringkerne werden in einer Vielzahl von Anwendungen eingesetzt, z. B. als Eingangsfilter, Fehlerstromschutzschalter, Gleichtaktfilter und in Impuls- und Breitbandtransformatoren.

Ein Nickel-Zink-Material, das mittlere Temperaturstabilität, aber eine hohe Güte bietet (0,2 bis 15 MHz). In erster Linie Ersatz als Ringkern in Spulen hoher Güte. Auch lieferbar in Stabform oder als Breitband-Balunkern.

Ferrit-Ring für Breitbandtransformatoren * Frequenz hohe Güte bis 200 MHz

Ein hochfrequenter NiZn-Ferrit, entwickelt für eine Reihe von induktiven Anwendungen bis 25 MHz. Dieses Material wird auch in EMI-Anwendungen zur Unterdrückung von Störfrequenzen über 200 MHz verwendet. EMI-Unterdrückung Perlen, Perlen auf Leitungen, SM-Perlen, Wundperlen, Multi-Apertur-Kerne, Rundkabel snap-its, Stangen, Antenne / RFID-Stäbe und Toroide sind alle in 61 Material erhältlich. Starke Magnetfelder oder übermäßige mechanische Beanspruchungen können zu irreversiblen Veränderungen der Durchlässigkeit und der Verluste führen.

16 Material Ferrit-ToroideFerrit-Toroide 61 Material und ist für induktive Anwendungen bis 25 MHz ausgelegt und unterdrückt darüber hinaus Rauschfrequenzen von 200 MHz bis 1000 MHz

Features

NiZn ferrite material with a range for inductive applications up to 25 MHz, that can be used for EMI applications to suppress noise frequencies above 200 MHz.

Burnished to break sharp edges, can contain Parylene C coat at smaller diameters from the length of 9.5mm (0.375") or a uniform coating of thermo-set plastic at larger dimensions (if part numbers ends with a C).

Toroide werden auf AL-Werte bei 10 kHz getestet.

A high frequency NiZn ferrite developed for a range of inductive applications up to 25 MHz. This material is also used in EMI applications for suppression of noise frequencies above 200 MHz. EMI suppression beads, beads on leads, SM beads, wound beads, multi-aperture cores, round cable snap-its, rods, antenna/RFID rods, and toroids are all available in 16 material. Strong magnetic fields or excessive mechanical stresses may result in irreversible changes in permeability and losses.

16 Material Ferrite ToroidsFerrite Toroids 16 Material and is designed for inductive applications up to 25 MHz and also suppresses noise frequencies from 200 MHz to 1000 MHz

Chart Legend
Σl/A  :  Core Constant,    le :  Effective Path Length,    Ae :  Effective Cross-Sectional Area,    Ve :  Effective Core Volume
AL :  Inductance Factor

63A-16 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

120

450

0.2-10

10-200

200-1000

Flux Density @ Field Strength

Gauss
Oersted

B

H

2500

15

Mittlere Feld-

Linienlänge

3.85 cm

Oberfläche

0.199 cm³

Volumen

0.77 cm²

Residual Flux Density

Gauss

Br

1000







Coercive Force

Oersted

Hc

1.1

Sättigungsflußdichte

10 Oe (Gauß)

2150

Vol.Widerstand Ω/cm

10⁸

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

30

1

Remanenzflußdichte

10 Oe (Gauß)

1200

Σl/A(cm-1)

19.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



0.10



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>300

Resistivity

Ohm-cm

Ρ

1×108

1×108

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT63A-16

Ferrit Toroid

AL

nH/N2

@ 10 KHz

80

±25%

NiZn

Le

cm

N/A

3.85

±10%

Ae

cm²

N/A

0.199

±10%

Ve

cm³

N/A

0.77

±10%

Initial Permeability

µ0

@ B < 10 gauss

120

±25%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

0.10

Typ.

Coercive Force

Hc

oersted

1.1

Typ.

Residual Flux Density

Gauss, Br

N/A

1000

Typ.

Flux Density

Gauss, B

Initial (B), oersted

2500

Typ.



Gauss, H @

@ Field Strength (H), oersted

15

Typ.

Curie temperature

°C

Tc

> 300

Nom.

Resistivity

Ω cm. p

@ Field Strength

10⁸

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

30

Typ.



MHz

@ Frequency

1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





19.4

3.85

0.199

0.77

80

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.63

±0.010

16

±0.40

---

---

A (Inner Diameter)/mm

0.378

±0.008

9.6

±0.30

---

---

H (Height)/mm

0.25

±0.010

6.35

-0.25

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.



FT63A-27

Preis- und Lieferzeit auf Anfrage

Material 27 Permeabilität 2000 FT63A

Ein Mangan-Zink-Material mit großer Sättigungsflußdichte bei hohen Temperaturen. Niedrige Kernverluste im Bereich von 1 kHz bis 1 MHz. Ideal für Transformatoren und Breitbandübertrager bis 30 MHz sowie zur Nebenwellendämpfung zwischen 2 und 40 MHz.

63A-27 Material Characteristics

Property

Item

Unit/

Symbol

Value

Max.

Permeabilität

Freq. MHz Reso-nanz

Freq. MHz

Breit-band

Freq.

MHz

Drossel

Initial Permeability@ B < 10 gauss



µi

2000

6000

0.001-2

0.5-30

10-50

Flux Density @ Field Strength

Gauss
Oersted

B

H

5100

5

Mittlere Feld-

Linienlänge

3.85 cm

Oberfläche

0.199 cm³

Volumen

0.77 cm²

Residual Flux Density

Gauss

Br

1800







Coercive Force

Oersted

Hc

0.25

Sättigungsflußdichte

10 Oe (Gauß)

4600

Vol.Widerstand Ω/cm

10²

Loss Factor @ Frequency

10 -6
MHz

Tan δ/ µi

15

0.1

Remanenzflußdichte

10 Oe (Gauß)

1150

Σl/A(cm-1)

19.4

Temperature Coefficient of Initial Permeability (20 -70°C)

%/°C



1.2



Density gm/cm3



≈4.7 g/cm3

Curie Temperature

°C

Tc

>200

Resistivity

Ohm-cm

Ρ



100

Electrical Specifications

Bestellnr.

Kern-Material

Item

Unit/Symbol

Condition

Value

AL-Toleranz



FT63A-27

Ferrit Toroid

AL

nH/N2

@ 10 KHz

1400

±25%

MnZn



Le

cm

N/A

3.85

±10%

Ae

cm²

N/A

0.199

±10%

Ve

cm³

N/A

0.77

±10%

Initial Permeability

µ0

@ B < 10 gauss

2000

±25%

Temp. Coeff. Of initial

Permeability

% °C

20-70°C

1.2

Typ.

Coercive Force

Hc

oersted

0.25

Typ.

Residual Flux Density

Gauss, Br

N/A



Typ.

Flux Density

Gauss, B

Initial (B), oersted

5100

Typ.



Gauss, H @

@ Field Strength (H), oersted

5

Typ.

Curie temperature

°C

Tc

> 200

Nom.

Resistivity

Ω cm. p

@ Field Strength

10²

Typ.

Loss Factor

1×108Tan δ/ µi

Initial

15

Typ.



MHz

@ Frequency

0.1

Typ.

Chart Legend

Σl/A(cm-1):

le :

Ae :

Ve :

AL :



Core Constant

Effective Path Length

Effective Cross-Sectional

Effective Core Volume

Inductance Factor





19.4

3.85

0.199

0.77

1400

Dimensional Tolerances

Case

In

Toleranz

mm

Toleranz

Weight

Gewicht

B (Outer Diameter)/mm

0.63

±0.010

16

±0.40

---

---

A (Inner Diameter)/mm

0.378

±0.008

9.6

±0.30

---

---

H (Height)/mm

0.25

±0.010

6.35

-0.25

---

--

Ferrite Material Constants

Specific Heat

0.25 cal/g/°C

Thermal Conductivity

3.5 - 4.5 mW/cm-°C

Coefficient of Linear Expansion

8 - 10x10-6/°C

Tensile Strength

4.9 kgf/mm2

Compressive Strength

42 kgf/mm2

Young's Modulus

15x103 kgf/mm2

Hardness (Knoop)

650

Specific Gravity

≈4.7 g/cm3

Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite.

The above quoted properties are typical for Amidon MnZn and NiZn ferrites.
